Обзор и тест thermaltake toughpower gx1 rgb 700w

Лучшие блоки питания на 550, 650, 750 и 850 Ватт

ASUS ROG-STRIX-750G

Форм-фактор: ATX, EPS | Мощность: 750 Вт | КПД: 92% & 80 PLUS Gold | Размеры: 160x150x86 мм | Вентилятор: 135 мм | Защита: OPP, OTP, OVP, SCP, OCP | Модульное подключение кабелей

Это блок питания высокого качества, которого хватит для игрового ПК

ASUS уделили внимание не только тому, как БП выглядит снаружи, но и как внутри. В активе компании можно выбрать блоки питания от 550 до 1000 Вт (в рамках серии)

Стоит ещё упомянуть о 10-летней гарантии.

be quiet! Straight Power 11 750W

Форм-фактор: ATX | Мощность: 750 Вт | КПД: 93% & 80 PLUS Gold | Размеры: 170х150х86 мм | Вентилятор: 135 мм | Защита: OCP, OPP, OTP, OVP, SCP, UVP | Модульное подключение кабелей

Компания be quiet! показала линейку Straight Power 11, модели с сертификатом 80 PLUS Gold. В неё вошли шесть блоков мощностью от 450 до 1000 Вт. Модульная система кабелей, тихий вентилятор без пассивного режима, только японские конденсаторы и пять лет гарантии.

MSI MPG A750GF

Форм-фактор: ATX, EPS | Мощность: 750 Вт | КПД: 90% & 80 PLUS Gold | Размеры: 150х160х86 мм | Вентилятор: 140 мм | Защита: OPP, OTP, OVP, SCP, OCP, UVP | Модульное подключение кабелей

Собран на качественно элементной базе с хорошим КПД, низкими температурами и невысоким уровнем шума. Японские конденсаторы позволили дать гарантию на 10 лет. Заявлена совместимость с видеокартами от NVIDIA 3000 серии. В наличии три модели 650, 750 и 850 Вт.

Thermaltake Toughpower Grand RGB 750W

Форм-фактор: ATX, EPS | Мощность: 750 Вт | КПД: 92% & 80 PLUS Gold | Размеры: 160x150x87 мм | Вентилятор: 140 мм | Защита: OVP, SCP, OPP, UVP, OTP, OCP |Модульное подключение

Линейка Toughpower Grand RGB включает блоки 650, 750 и 850 Вт плюс модели Sync Edition. Подключение кабелей полностью модульное, имеется тумблер, переключающий контроллер вентилятора в активный или пассивный режимы. Ещё 10-летняя гарантия производителя.

Chieftec Polaris 750W

Форм-фактор: ATX | Мощность: 750 Вт | КПД: 92% & 80 PLUS Gold | Размеры: 140х150х87 мм | Вентилятор: 120 мм | Защита: OCP, OPP, OTP, OVP, SCP, SIP, UVP | Модульное подключение

Линейка блоков питания Polaris среднего класса обеспечивает баланс качества, функций и производительности. Модели работают с эффективностью 80 PLUS Gold и имеют модульную систему кабелей. Отметим японские конденсаторы и наличие всех необходимых схем защиты.

Chieftronic PowerPlay 750W

Форм-фактор: ATX, EPS | Мощность: 750 Вт | КПД: 92% & 80 PLUS Gold | Размеры: 160х150х86 мм | Вентилятор: 140 мм | Защита: OCP, OPP, OTP, OVP, SCP, SIP, UVP | Модульные кабеля

Ранее компания Chieftec представила суббренд Chieftronic. В ряду блоков питания значатся пять моделей серии PowerPlay: «золотые» (550, 650 и 750 Вт) и «платиновые» (850 и 1050 Вт). Низкая термонагруженность, вентилятор на подшипнике качения и топовые японские конденсаторы.

GIGABYTE AORUS P750W

Форм-фактор: ATX | Мощность: 750 Вт | КПД: 90% & 80 PLUS Gold | Размеры: 150х160х86 мм | Вентилятор: 135 мм | Защита: OPP, OTP, OVP, SCP, OCP, UVP | Модульное подключение кабелей

Само название указывает номинальную мощность, ещё доступна модель 850 Вт. Речь идёт о полностью модульных «золотых» решениях с полным спектром защит, исключительно японскими конденсаторами. Плюс качественный вентилятор и нереальные 10 лет гарантии.

Corsair RM750x

Форм-фактор: ATX, EPS | Мощность: 750 Вт | КПД: 91% & 80 PLUS Gold | Размеры: 150х160х86 мм | Вентилятор: 135 мм | Защита: OVP, UVP, OVP, SCP, OTP, OPP | Только модульное подключение

Блоки RMx Series обеспечивают жёсткий контроль напряжения, бесшумную работу, 80 PLUS Gold эффективность и модульное подключение. Японские конденсаторы с рабочими температурами 105°C делают эти блоки отличным выбором. Плюс ещё контроллер вентилятора Zero RPM.

Cooler Master V Gold V2 750W

Форм-фактор: ATX, EPS | Мощность: 750 Вт | КПД: 90% & 80 PLUS Gold | Размеры: 150х160х86 мм | Вентилятор: 135 мм | Защита: OVP, OPP, SCP, OCP, UVP, OTP | Модульное подключение

Ранее Cooler Master представила блоки питания V Gold V2 мощностью 550, 650, 750 и 850 Вт. Высокая эффективность и стабильные напряжения, способность работать под нагрузкой, превышающей номинальное значение, тихая система охлаждения и хороший набор кабелей.

SeaSonic X-750

Форм-фактор: ATX, EPS | Мощность: 750 Вт | КПД: 87% & 80 PLUS Gold | Размеры: 150х160х86 мм | Вентилятор: 120 мм | Защита: OCP, OVP, SCP | Модульное подключение кабелей

Тестирование показывает, что блоки питания SeaSonic Х-650 и Х-750 скорее соответствуют «платиновым» устройствам, нежели «золотым». Отметим отличное состояние выходных линий питания под разными типами нагрузок. Гарантийный срок 7 лет говорит о высоком качестве.

Охлаждение и уровень шума

Охлаждение блока питания построено на активной схеме. Во включенном состоянии блока питания вентилятор работает без остановкисо скоростью, пропорциональной нагреву внутренних компонентов.

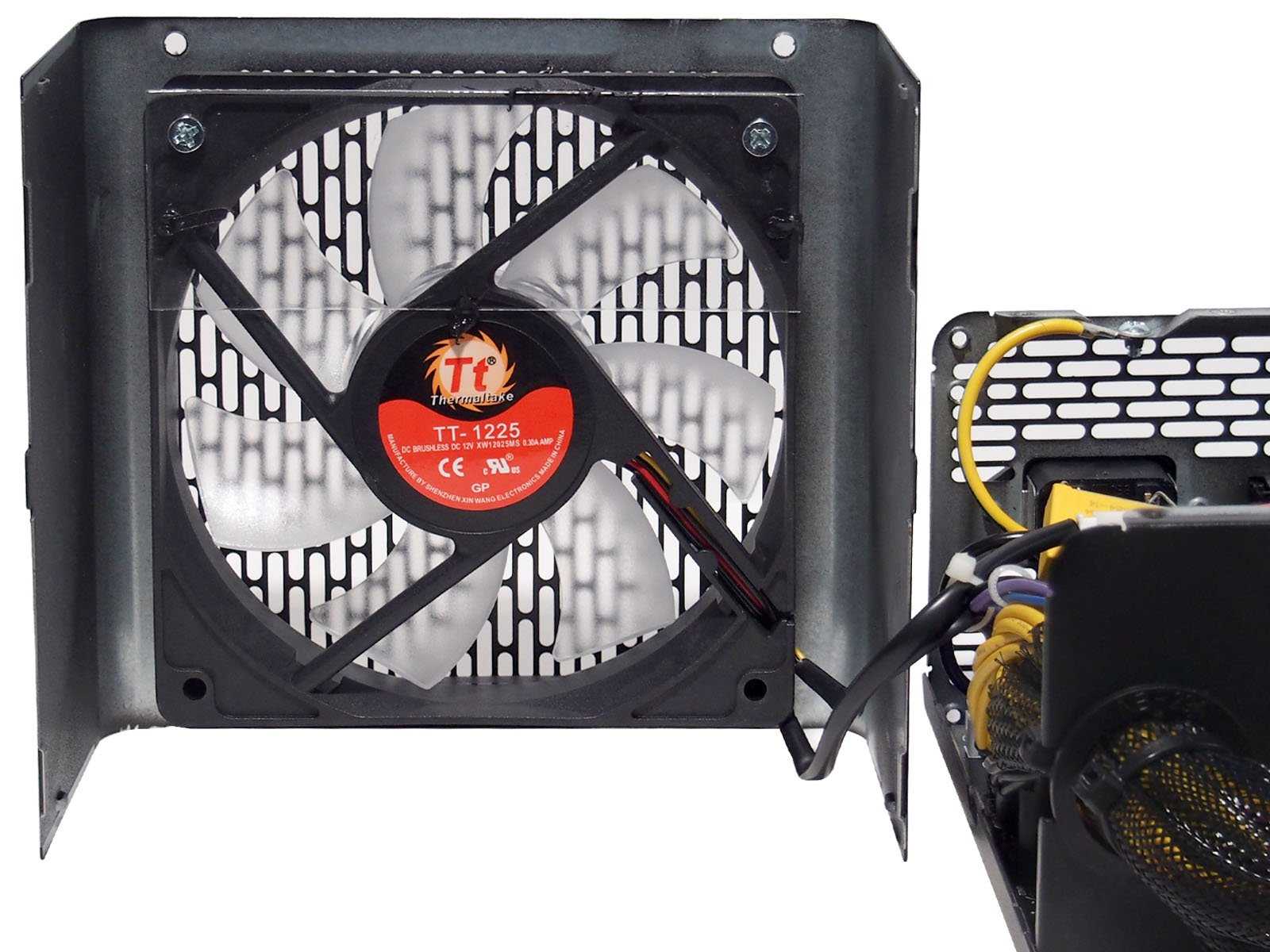

Установленный 120-мм вентилятор промаркирован как Thermaltake TT-1225. У него прозрачная семилопастная крыльчатка, подсвечиваемая во время работы. Реальный OEM-производитель — Shenzhen Xin Wang Electronics, модель — XW12025MS. Подшипник — гидродинамический. Такая же модель ставится в серию Thermaltake Smart BX1.

Вентилятор приблизительно на треть закрыт с внутренней стороны прозрачной пластиковой пластиной, направляющей приточный поток воздуха оптимальным для качественного обдува силовых элементов образом. Подключение к основной плате блока питания осуществляется через трёхконтактный разъем, а к кнопке переключения режимов подсветки — через двухконтактный.

Thermaltake Toughpower GX1 RGB 700W работает достаточно тихо. По измерениям прибором Актаком АТЕ-9015 при минимальной нагрузке вентиляторы издают едва заметный шум в районе 35,3 дБА с расстояния 15 см (менее 30 дБА с расстояния 1 м). До 400 Вт общей нагрузки шум остаётся на приемлемом уровне до 38,9 дБА с расстояния 15 см (менее 31,5 дБА с расстояния 1 м). На более высоких нагрузках звук его работы, как правило, перекрывают вентиляторы других устройств.

Спецификация

  • P/N: PS-TPI-0850F2FDPx-1;
  • Модель: TPI-850DH3FCP;
  • Тип: ATX 12V v2.4 и EPS v2.92;
  • Максимальная выходная мощность: 850 Вт;
  • Цвет корпуса: черный;
  • Размеры (Ш/В/Д): 150 х 86 x 160 мм;
  • PFC (коррекция фактора мощности): активная (APFC);
  • Сигнал Power Good: 100-500 мс;
  • Время удержания: 16 мсек (минимум) при 100% нагрузке;
  • Входной ток: максимум 12 А;
  • Входное напряжение: 100 В — 240 В переменного тока с частотой 50/60 Гц;
  • Рабочая температура: от 0 до +50 градусов Цельсия;
  • Влажность при эксплуатации: от 20% до 90%;
  • Система охлаждения: 140-мм вентилятор с гидродинамическим подшипником;
  • Эффективность: 80 PLUS Platinum при входном напряжении 115 В;
  • Среднее время безотказной работы: минимум 120 000 часов;
  • Защита: OVP, OPP, SCP;
  • Срок гарантии: 10 лет.

Официальная страничка: http://www.thermaltakerussia.ru.

В современных блоках питания основной упор делается на линию питания +12 В, так как по остальным потребление, как правило, укладывается в 50-70 Вт, поэтому Toughpower iRGB Plus 850W Platinum рассчитан на суммарную выходную мощность по линиям +3,3 В и +5 В до 100 Вт, а по +12 В — до 850 Вт (ток до 70,83 А).

Охлаждение

Для охлаждения блока питания Thermaltake Toughpower GF1 ARGB 850W используется 140-мм вентилятор на гидродинамическом подшипнике, промаркированный как TT-1425 (он же Hong Sheng A1425S12S-2).С внутренней стороны он частично закрыт прозрачной пластиковой накладкой для оптимизации потоков воздуха.

Для подключения вентилятора используются четыре кабеля, два из которых идут на кнопки управления MODE и COLOR, один на плату с выходным разъемом внешнего управления ARGB и один напрямую в основную плату блока питания. В схеме ШИМ-управления скоростью вращения и переключения режима Smart Zero Fan вероятнее всего участвует второй компаратор LM393G, распаянный рядом с коннектором вентилятора.

Вентилятор настроен на достаточно тихую работу. При нагрузке ниже 100 Вт он простаивает. В гибридном режиме вплоть до нагрузки в 550 Вт (что во многих домашних игровых конфигурациях с одним видеоадаптером — типичная нагрузка) его практически не слышно, уровень шума существенно ниже порога нашего шумомера. Дальнейший рост скорости вращения и шума нелинейный и при максимальной нагрузке в 850 Вт шум достигает 45,1 дБА с расстояния в 1 метр. При нагрузке в диапазоне 200-300 Вт присутствует едва заметный шум электронных компонентов («стрёкот»), который можно различить только при настольном расположении корпуса ПК рядом с пользователем и открытой боковой стенкой.

Тестирование

Тестирование блока питания осуществлялось в приближенных к реальности смоделированных условиях. На линии +3,3 В и +5 В с помощью набора мощных резисторов в керамических корпусах создавалась нагрузка порядка 50 Вт. Эти линии в современном ПК редко нагружаются значениями больше. Линия питания +12 В нагружалась массивом двенадцативольтовых ламп мощностью 50 Вт каждая вплоть до максимальных 850 Вт. Напряжение контролировалось на контактах модульных разъемов с помощью цифрового мультиметра MASTECH MAS830L. Для контроля потребляемой мощности из розетки использовалось включение в сеть электропитания через ваттметр Даджет Энергомер (MT-4014). Уровень шума измерялся прибором Актаком ATE-9015 в условиях обычного неподготовленного помещения с фоновым шумом менее 30 дБА. Температура в помещении поддерживалась на уровне 26 °C.

В Toughpower PF1 ARGB 850W заявлены все основные типы защиты:

  • Overvoltage Protection (OVP) — от подачи повышенного напряжения;
  • Over Power Protection (OPP) — от перегрузки;
  • Short Circuit Protection (SCP) — от короткого замыкания;
  • Over Current Protection (OCP) — от перегрузки по току;
  • Under Voltage Protection (UVP) — от низкого напряжения;
  • Over Temperature Protection (OTP) — от перегрева.

Широкий диапазон входного напряжения от 100 до 240 В и приличное время удержания более 16 мсек при 100% нагрузке позволяет блоку не только нормально функционировать даже при пониженном напряжении в бытовой электросети ниже стандартных 230 В, но и зачастую поддерживать работу ПК при кратковременном «моргании света». За случайное замыкание основных выходных линий питания можно особо не переживать, SCP реализована корректно и мгновенно отключает блок питания, минимизируя риск повреждения подключенных комплектующих.

Результаты замеров выходного напряжения линий +3,3, +5 и +12 В, в зависимости от общей нагрузки на блок питания и при оговоренных выше условиях, сведены в единую диаграмму ниже.

Блок питания отлично справляется со стабилизацией напряжений по основным линиям вплоть до максимальной нагрузки. Отклонения легко укладываются в заявленные производителем 2% и фактически находятся на уровне погрешности измерений. Элементная база явно заложена с хорошим запасом.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт.

По требованиям стандарта ATX12V отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах от +11.4 до +12.6 В.

Отклонения по второстепенным линиям укладываются в 1%. По линии +12 В отклонения не превышают 2%.

Очень интересное поведение напряжения в зависимости от нагрузки: вначале оно возрастает, затем начинает снижаться.

Уровень КПД полностью соответствует стандарту 80 PLUS Gold для 230 В, максимальные 92% демонстрируются при нагрузке в диапазоне от 300 до 600 Вт. Ниже 90% эффективность не понижается даже при минимальной нагрузке.

Также была проверена защита от короткого замыкания и перегрузки: при замыкании на любой из линий блок питания благополучно отключался. Кратковременную нагрузку держит более 850 Вт без проблем.

Внешний вид

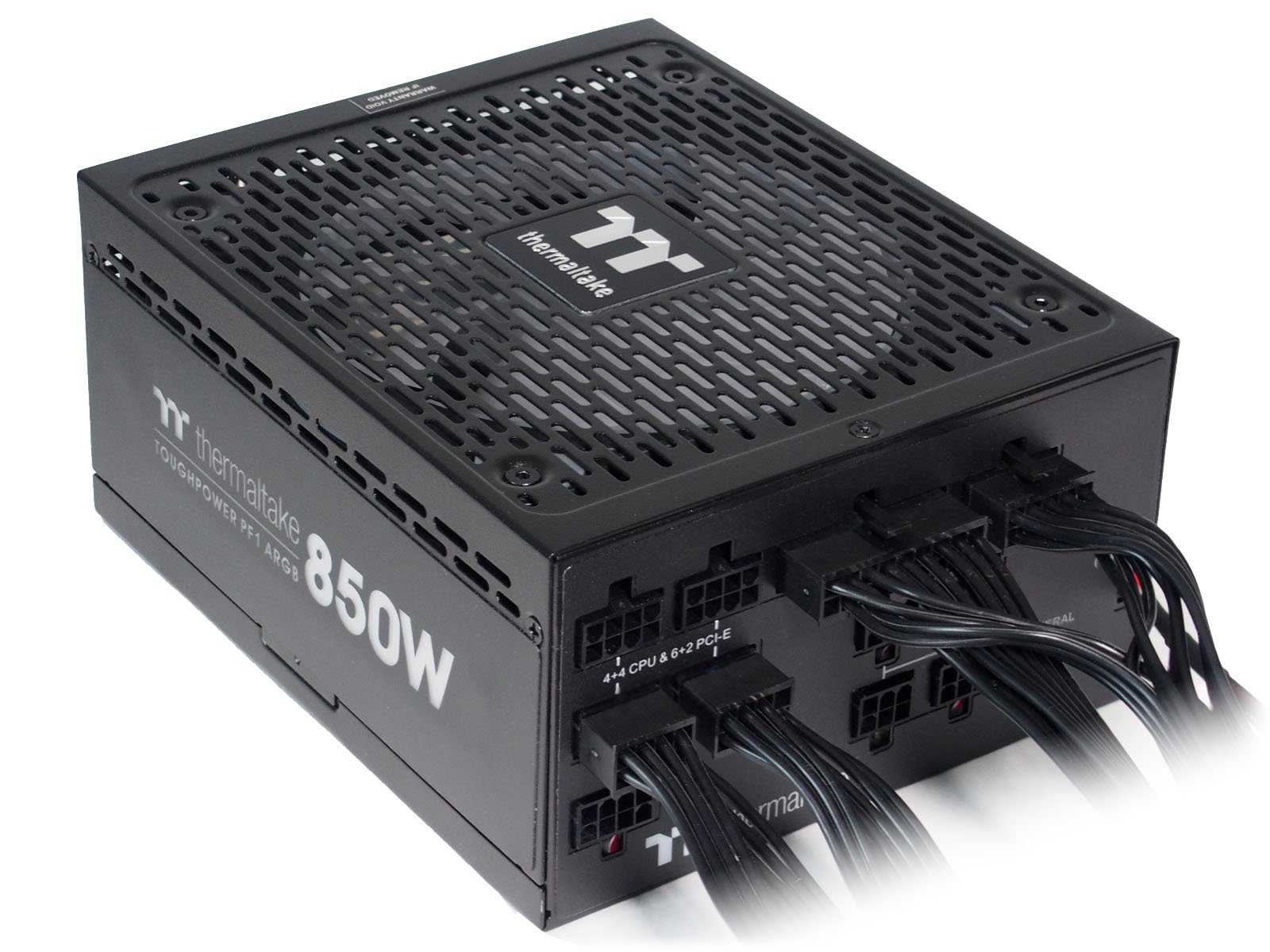

Дизайн блоков питания Thermaltake Toughpower премиального сегмента давно стал узнаваем по характерному рисунку вентиляционных отверстий и нарочито угловатым строгим формам корпусов матового чёрного цвета.

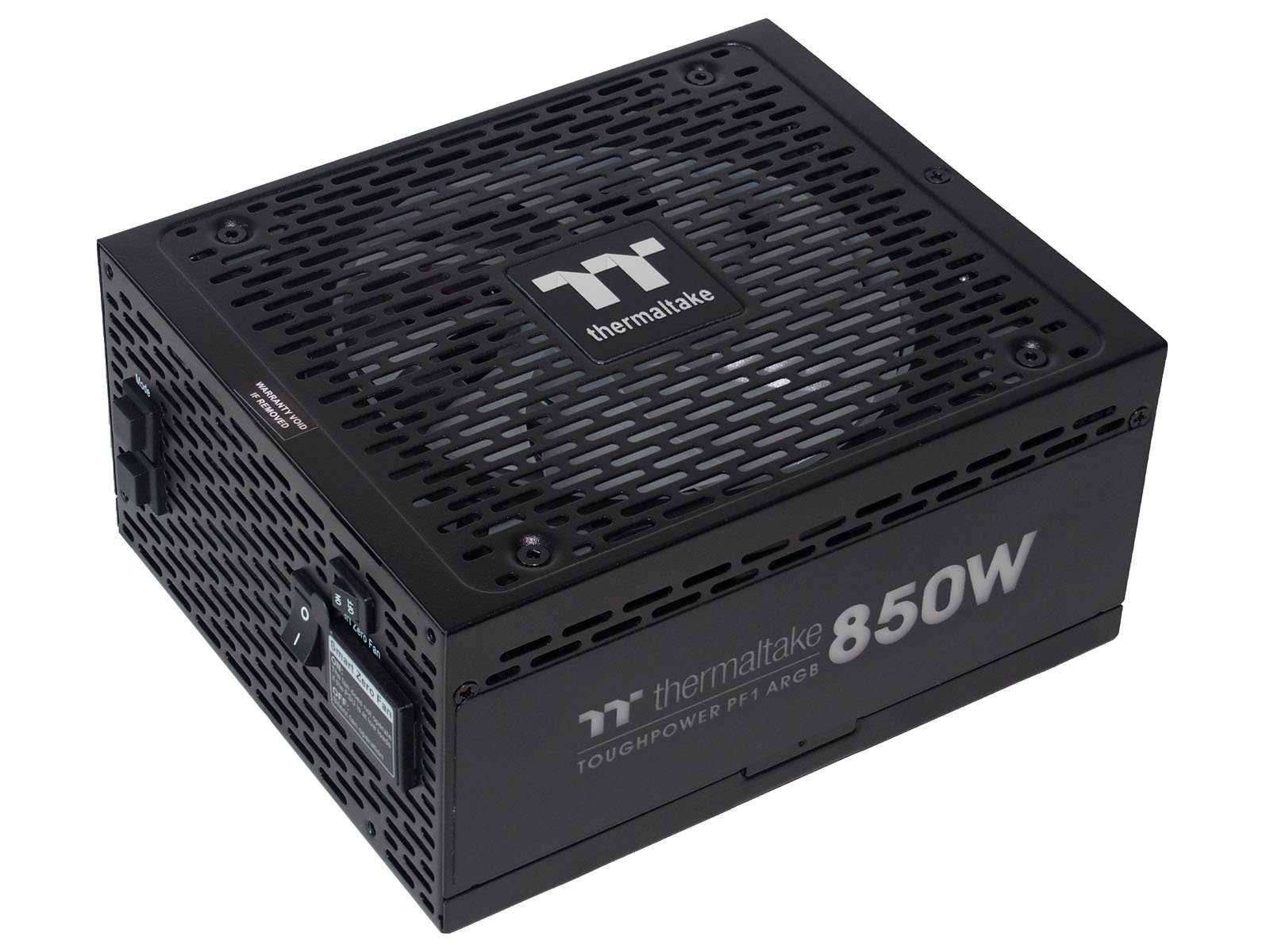

Модель Toughpower PF1 ARGB стилизована по всем канонам современной компьютерной моды крупными подсвечиваемыми боковыми надписями и 140-мм вентилятором с патентованной ARGB подсветкой.

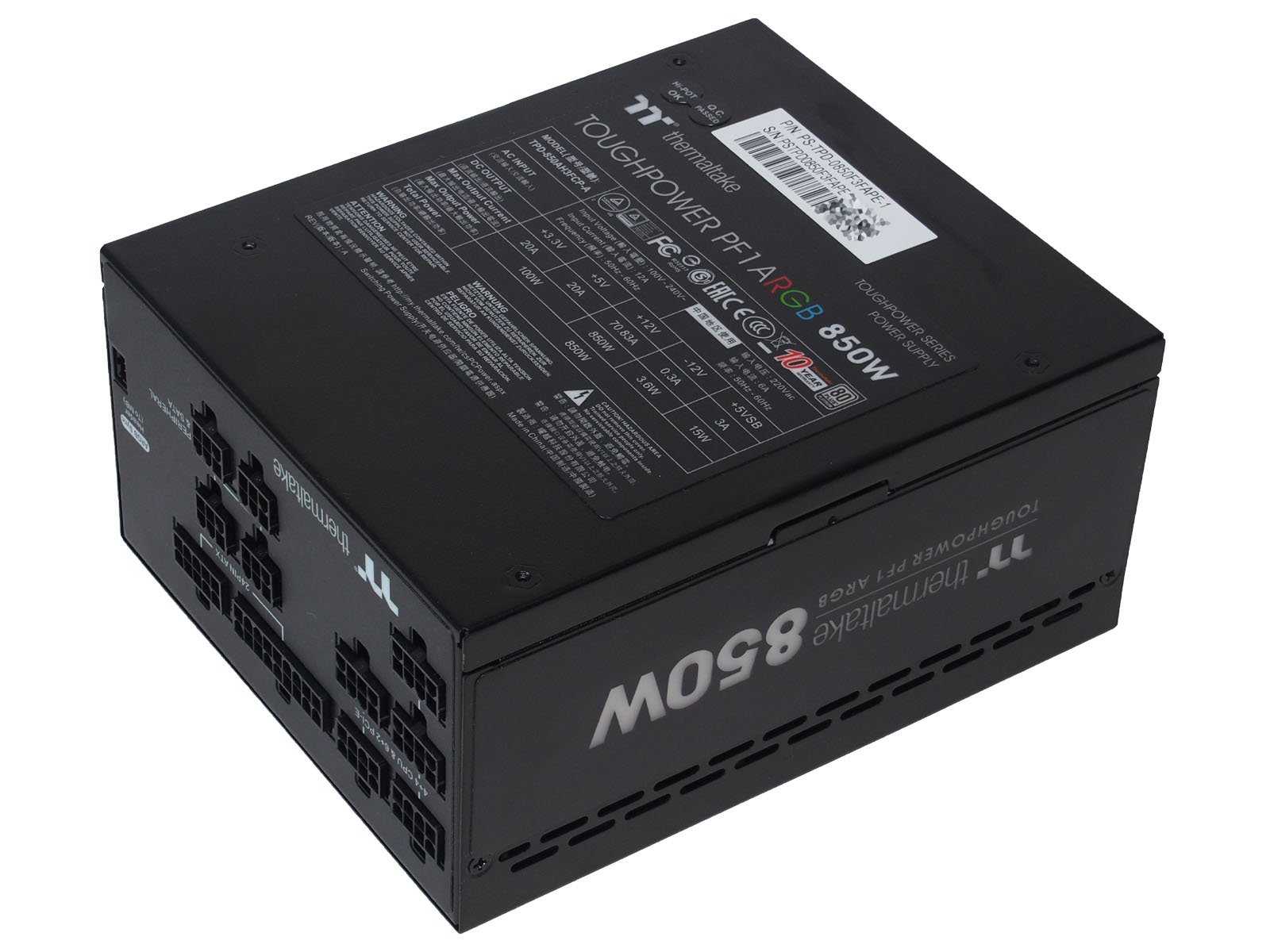

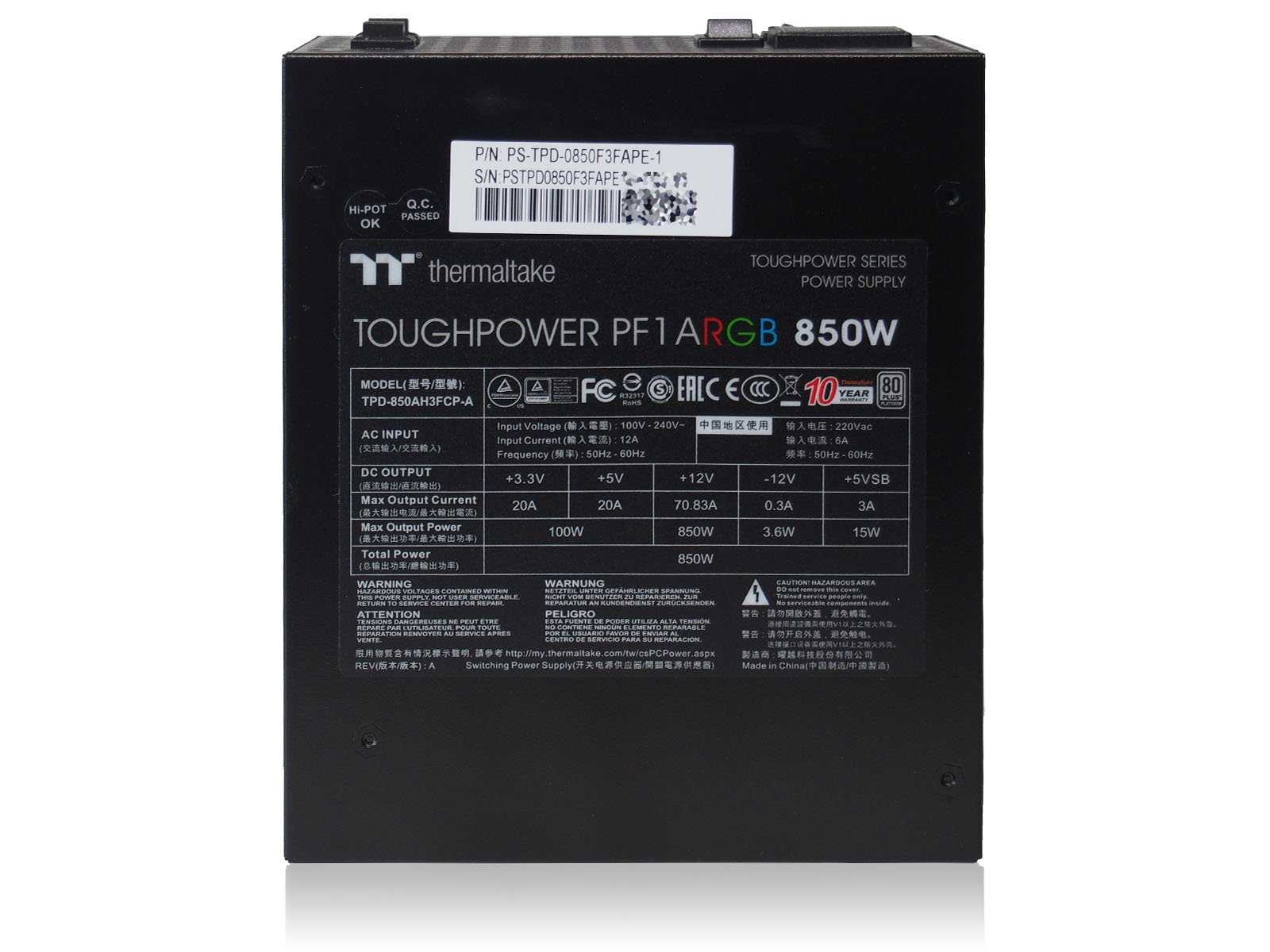

На корпусе привычно размещена крупная наклейка с техническими характеристиками устройства и нагрузочной таблицей по основным линиям питания.

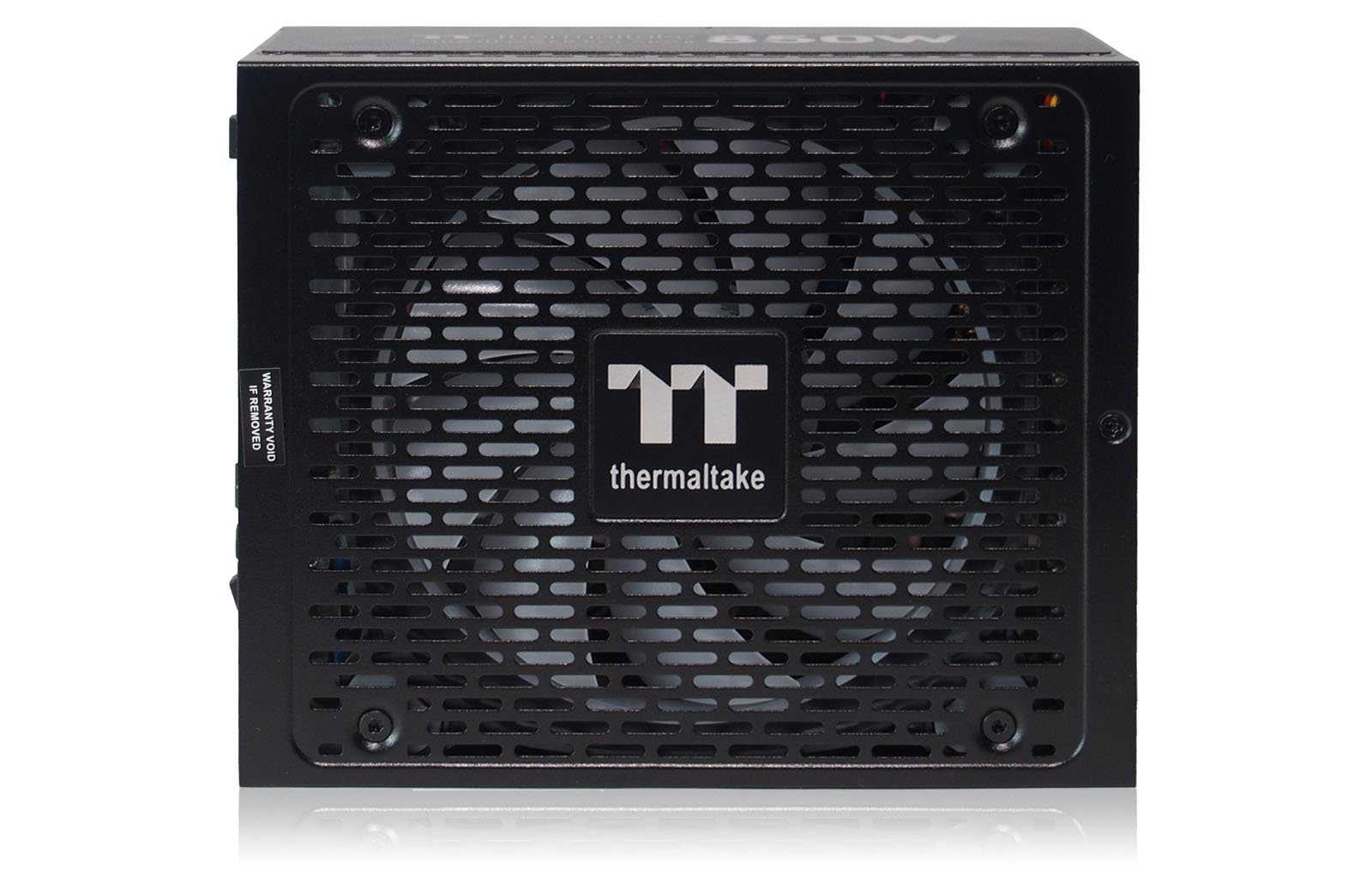

Частая перфорация над вентилятором в теории увеличивает сопротивление воздушным потокам и должна отрицательно сказываться на уровне шума во время работы, но учитывая полупассивную схему включения вентилятора и низкое потребление современных ПК в режимах малой нагрузки — это не принципиальный момент. Всё равно на фоне корпусных вентиляторов и системы охлаждения видеокарты блок питания под нагрузкой не будет сильно выделяться.

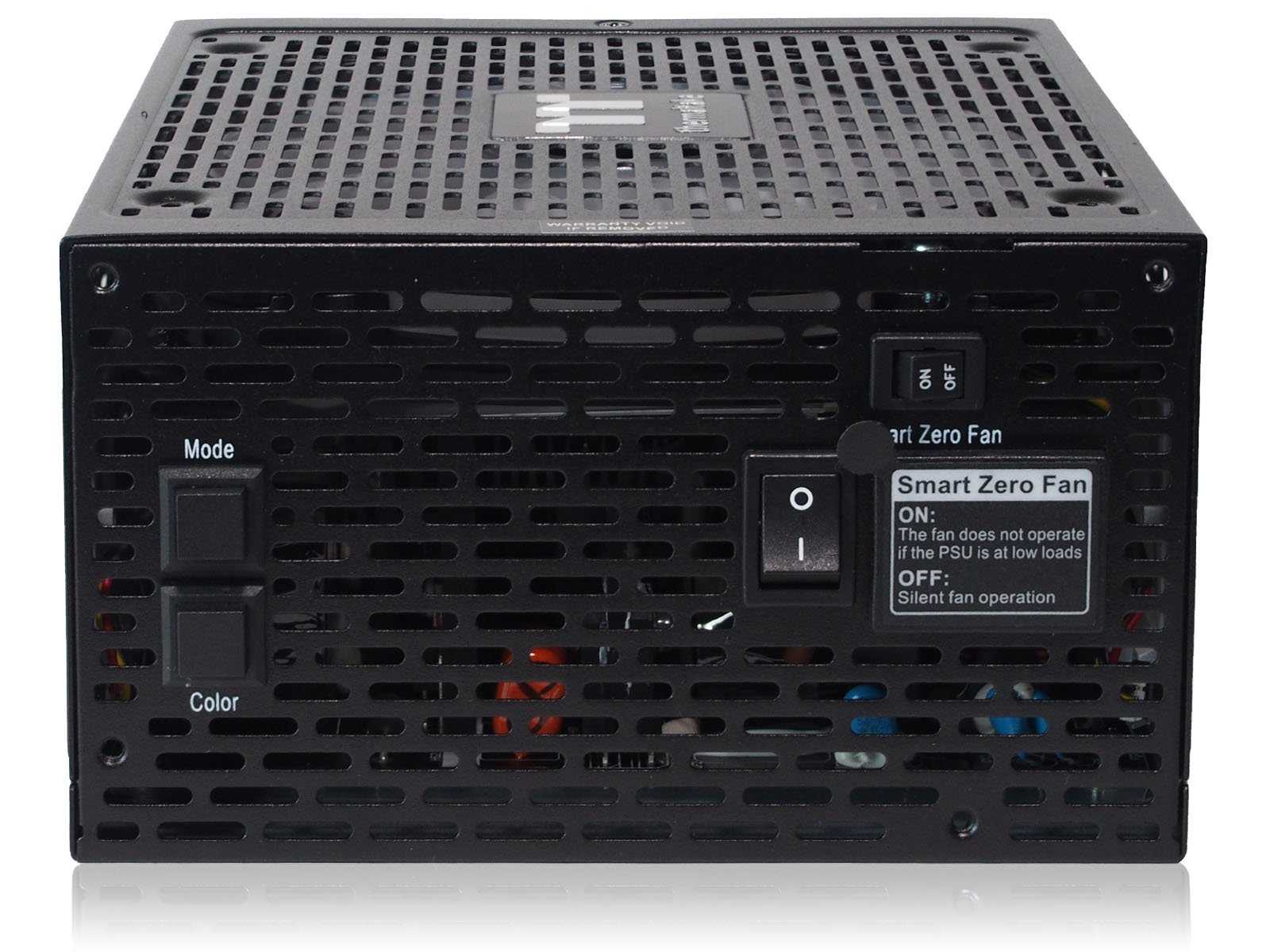

Задняя стенка, обращенная наружу корпуса ПК также обильно перфорирована. На ней кроме стандартного разъема подключения кабеля сетевого электропитания и тумблера включения размещены: кнопка переключения режима работы вентилятора Smart Zero Fan и две кнопки управления подсветкой.

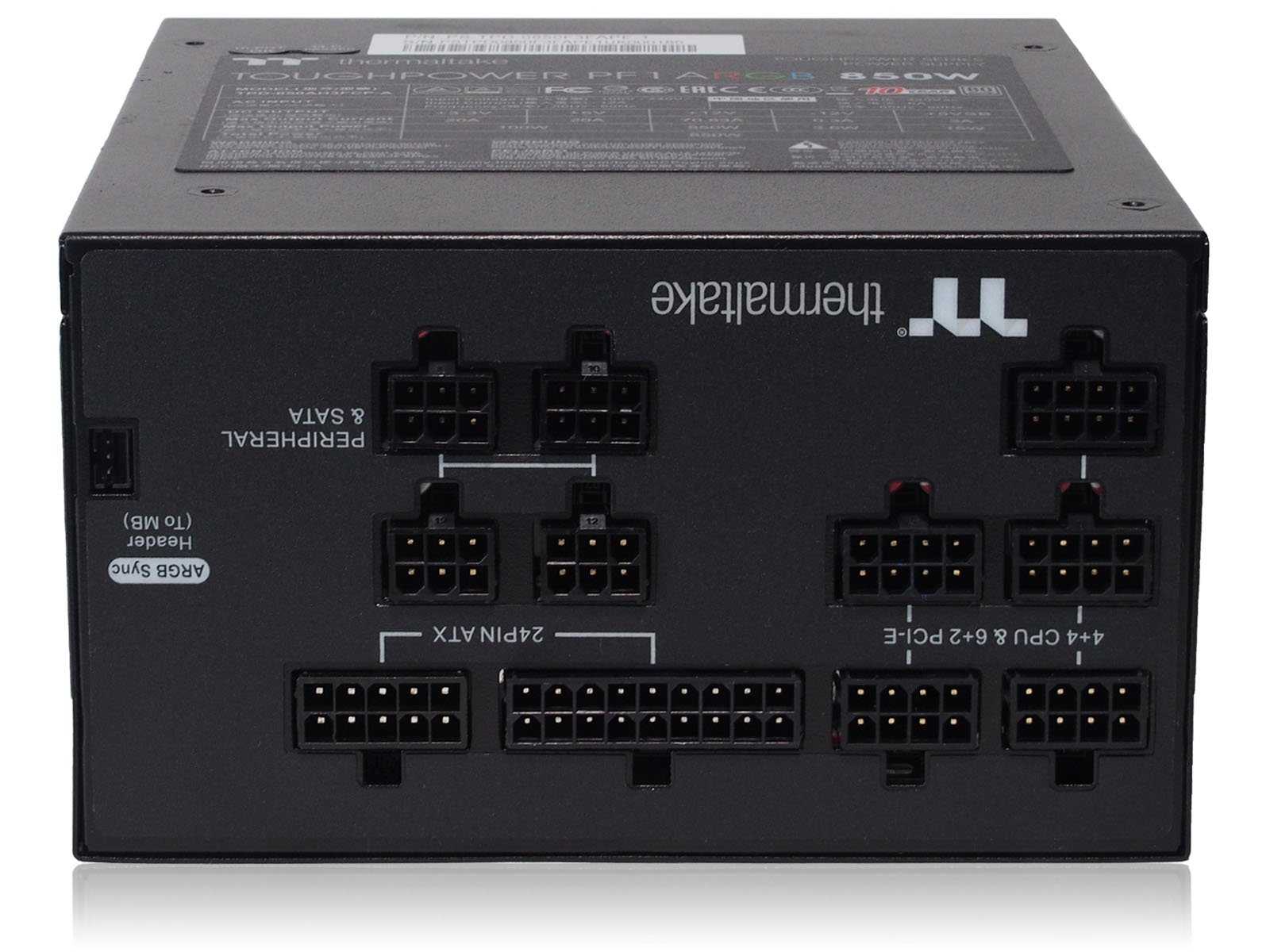

Противоположная грань полностью отведена под разъемы подключения модульных кабелей и трёхконтактного разъема ARGB Sync для кабеля синхронизации подсветки с другими устройствами.

Подписи разъемов нанесены белой краской вверх ногами, подразумевая желательное расположение блока питания вентилятором вверх, чтобы открыть взору красочную подсветку. Штекеры кабелей без плотно, но без особых усилий вставляются в соответствующие гнезда. Немного неудобно подключать 24-контактный провод до материнской платы. Со стороны блока питания он разделен на два коннектора по 18 и 10 контактов, которые «просятся» поменяться местами слева направо. Отдельные проводки пришлось посильнее отделить друг от друга, чтобы перекрутить коннекторы и раздвинуть их до точек подключения.

Внешний вид

Дизайн блоков питания Thermaltake Toughpower серии Premium сформировался и глобально практически не менялся за последние несколько лет. Он базируется на корпусах чёрного цвета, с ровными линиями прямых углов по контуру и своеобразном рисунке вентиляционной «решётки» вентилятора. Смотрится агрессивно и по-своему красиво даже без включенной подсветки.

По разным граням сделана обильная перфорация для лучшего отвода тепла.

Отштампованная область над вентилятором также перфорирована. Такое решение, как показала практика с более мощными моделями этой торговой марки, несущественно сказывается на температуре внутренних компонентов по сравнению с использованием классических решеток типа «гриль».

На боковинах корпуса размещены наклейки с крупным логотипом и названием модели. Они будут хорошо видны в корпусах ПК, в которых есть специальные вырезы в шасси в районе крепления блока питания. За счет зеркальной ориентации на разных гранях наклейки будут корректно читаемы при обоих вариантах размещения блока: вентилятором вверх или вниз.

Ещё одна крупная наклейка нанесена на глухую крышку блока питания. На ней традиционно расписана нагрузочная таблица устройства по основным линиям питания.

Задняя («наружная») стенка блока питания кроме стандартного разъёма для подключения кабеля сетевого электропитания и тумблера принудительного включения и выключения обзавелась еще тремя элементами: тумблером переключения вентилятора из постоянного вращения в полупассивный режим Smart Zero Fan, а также двумя кнопками управления режимами и цветом подсветкой (Mode и Color соответственно).

Подписи разъемов нанесены наклейкой. Надписью 24PIN ATX помечена группа из трёх разъемов, из которых лишь два (18 и 10 контактов) используются для 24-контактного провода до материнской платы, а третий равнозначен соседним восьмиконтактным коннекторам CPU/PCI-E.

Схемотехника

Блок питания легко разбирается без ущерба внешнему виду, так как боковые винты не спрятаны под декоративные наклейки. Единственным препятствием будет гарантийная наклейка на одном из верхних винтов. Учитывая десятилетний срок гарантии от производителя, периодическую чистку от пыли стоит осуществлять без разбора, например, с помощью баллончика со сжатым воздухом.

Корпус сделан качественно из металла толщиной 0,7 мм, окрашенного снаружи в чёрный цвет. В основе Thermaltake Toughpower GF1 ARGB 850W лежит OEM-платформа от CWT. Пометки на плате говорят, что это уже третья ревизия схемотехнического решения. Несмотря на отличие всего в одну букву в названии, GF1 заметно отличается от рассмотренной ранее серии PF1. Дело не ограничивается лишь избавлением от подсветки боковых стенок.

Приличная мощность в 850 Вт и относительно небольшие габариты корпуса блока питания не привели к нагромождению внутренних компонентов. Всё очень аккуратно и равномерно распределено с использованием дополнительных вертикальных плат и прямой пайки вместо проводов в выходных линиях питания. Проводные соединения остались лишь для подключения кнопок и вентилятора, а также соединения входного разъема с основной платой. Все они аккуратно стянуты в компактный пучок и не перекрывают области наибольшего нагрева.

Как и подобает любому современному блоку питания на входе распаян фильтр электромагнитных помех, часть которого навесным монтажом закреплена на контактах разъема питания, вторая часть распаяна на основной плате. В цепи есть плавкий предохранитель. Блок рассчитан на работу в трёхпроводных цепях электропитания с заземляющим контактом. Соединение входного разъема с платой осуществлено впаянными проводами.

Выпрямительный диодный мост установлен с использованием отдельного компактного радиатора с увеличенным сверху оребрением. Его маркировку не прочитать без выпаивания детали.

Элементы высоковольтного выпрямителя и корректора мощности размещены с общим охлаждением длинным радиатором. Плотная компоновка и близкое размещение крупного дросселя и конденсаторов также не позволяет их идентифицировать. Используется топология с основными коммутирующими полевыми транзисторами в полумостовой схеме включения и резонансный преобразователь LLC.

SLS-контроллер — микросхема CM6901, вынесенная на отдельную вертикальную плату рядом.

На высоковольтных конденсаторах не экономили: используются два параллельно установленных экземпляра (400 В, 470 uF, 105С) производства японской корпорации Nippon Chemi-Con с рабочей температурой до 105 °C. Суммарной ёмкости достаточно, чтобы обеспечить заявленные 16 мс удержания.

За формирование основной линии +12 В отвечает связка из крупного трансформатора и шести транзисторов SC430N на отдельной вертикальной плате. Контакты трансформатора впаяны напрямую в плату, чтобы минимизировать потери энергии.

Формирование напряжений +3,3 В и +5 В вынесено на отдельную плату DC-DC преобразования (GPR DC CARD ревизии C), на одной стороне которой обвязка из конденсаторов и катушек индуктивности, на другой — транзисторы и ШИМ-контроллер, маркировка которых неразличима из-за близкого расположения платы выходных разъемов.

Фильтрующие электролитические конденсаторы — Chemi-Con серии KZE. Плата выходных разъемов (TT GPR CM CARD ревизии 02) впаяна напрямую в основную и дополнительно зафиксирована удлиненными винтами к корпусу блока питания. На ней используются фильтрующие полимерные конденсаторы.

На обратную сторону основной платы вынесены несколько важных элементов: контроллер APFC — CM6502UHXX, сборка MOS-транзисторов CM03X (предположительно снижающая разряд конденсаторов при выключенном блоке питания) и дифференциальный компаратор ON Semiconductor LM393G, который совместно с супервизором участвует с реализации защиты блока питания.

Сам же супервизор Sitronix ST9S429-PG14 размещен с лицевой стороны платы.

Схемотехника

Блок питания Toughpower Grand RGB 650W Gold Fully Modular основан на ОЕМ платформе Sirfa. В основе схемотехники лежит современная резонансная топология LLC-преобразователя, синхронный выпрямитель для одной мощной линии +12 В. Линии вторичной цепи +3,3 В и +5 В рассчитываются DC-DC преобразователем.

Данная схемотехника наиболее благоприятна для стабильности напряжений и высокого КПД. Также в блоке питания используется активная схема коррекции коэффициента мощности.

По сравнению с ранее рассмотренным БП Thermaltake Toughpower Grand RGB 750W Gold Full Modular, мы видим значительные изменения:провода, идущие к плате с разъемами отсутствуют. Теперь питание подается по шине, что, несомненно, более эффективно и современно.

На входе мы видим несколько звеньев фильтра электромагнитных помех. Непосредственно на розетке распаяно первое звено — дополнительная плата не используется. Распаяны два Y-конденсатора и один Х-конденсатор в термоусадке, на его корпусе пара резисторов и ИС CMD02X, блокирующая ток и разряжающая Х-конденсаторы.

На краю платы — второе звено фильтра: два Y-конденсатора и один X-конденсатор, двадросселя в термоусадке. Здесь же мы видим варистор рядом с выпрямительным мостом, имеется и плавкий предохранитель.

На отдельном радиаторе с загнутым профилем расположены два диодных моста GBJ1506L.

Далее идет APFC преобразователь. Корректор работает на основе двух транзисторов и диода Шоттки UJD06506TS, которые расположеныс одной стороны отдельного радиатора на краю платы. На параллельном крупном радиаторе размещены транзисторы первичного преобразователя.

На краю основной платы разместилась вертикальная плата. На ней установлены контроллеры: PFC — Infineon ICE3PCS01, управления работой вентилятора — STC15W408AS, а также микросхема PS224, отвечающая за все виды защиты.

Между радиаторами находится сглаживающий конденсатор японского производства Rubycon емкостью 560 мкФ, рассчитанный на напряжение до 400 В и температуру до 105 °C. Рядом мы видим свободное размеченное место под еще один такой конденсатор.

На противоположном краю платы мы видим два трансформатора: силовой и источника питания.

Здесь же находится пара Х-конденсаторов синего цвета и дроссель колебательного контура первичного преобразователя -неотъемлемая часть резонансной топологии. Контроль дежурного питания возложен на микросхему Sanken STR-A6069H.

За основным трансформатором идут два небольших блестящих радиатора. Ониотводят тепло от двух пар транзисторовInfineon BSC027N04LS вторичного преобразователя канала +12В, которые расположены с обратной стороны печатной платы. Возле одного из этих радиаторов находится и термистор для схемы управления вентилятором.

Рядом с ними мы видим посадочные места еще под две пары транзисторов. С обратной же стороны находится и микросхема основного преобразователя CM6901X. Еще пара транзисторов 0906NSотносится к выпрямителю канала 5VSB.

Рядом находится вертикальная плата DC-DC преобразователя низковольтных каналов.

С одной стороны платы — дроссели, с другой — управляющая микросхема ШИМ-контроллера APW7159Си по три транзистора Infineon BSC0906NS на каждый канал.

В выходном фильтре используются электролитические высокотемпературные японские конденсаторы Nippon Chemi-Con.

Еще несколько полимерных конденсаторов находятся на плате с разъемами, они дополнительно фильтруют пульсации.

Схемотехника надежная, качество изготовления — на высоте, все сделано аккуратно и добросовестно.

Подсветка

Внедрение подсветки в блоки питания компания Thermaltake сделала первой из крупных брендов. И если сначала это было однотонное свечение с переключением цвета кнопкой на задней стенке блока питания, что в собранной системе делать неудобно, то сейчас это — управляемый дистанционно массив из двенадцати RGB-светодиодов.

Смотрится очень интересно и эффектно, особенно в корпусах открытого типа, где блок питания устанавливается вертикально вентилятором к пользователю.

Даже при горизонтальном размещении боковая перфорация пропускает через себя достаточно света, чтобы передать игру света RGB-эффектов.

При этом управление полностью дистанционное, через приложение для настольных персональных компьютеров или мобильных платформ. На примере скриншота из DPS G PC App 3.0 для PC ниже показаны возможные эффекты и настройки подсветки.

Цветовых режимов три: RGB, один цвет (Single) и выключенная подсветка. Для первых двух возможно ручное указание любого цвета из палитры, а в случае с режимом RGB — вплоть до отдельного светодиода из двенадцати установленных по окружности вентиляторной рамки. Эффектов чуть побольше — семь штук. Среди них: Поток, RGB-спектр, Пульсирующий, Мерцающий, Волна, Полное освещение. Для каждого можно задать одну из четырех скоростей — от состояния «Медленно» до «Экстрим». Пример того, как это выглядит в действительности показан в видео на официальном YouTube-канале Thermaltake.

Охлаждение

В блоках питания Thermaltake Toughpower PF1 ARGB охлаждение работает по гибридному принципу. С помощью переключателя Smart Zero Fan выбирается один из двух режимов: постоянное вращение вентилятора, либо полупассивная схема с включением вентилятора по достижению порогового уровня нагрузки в 40%.

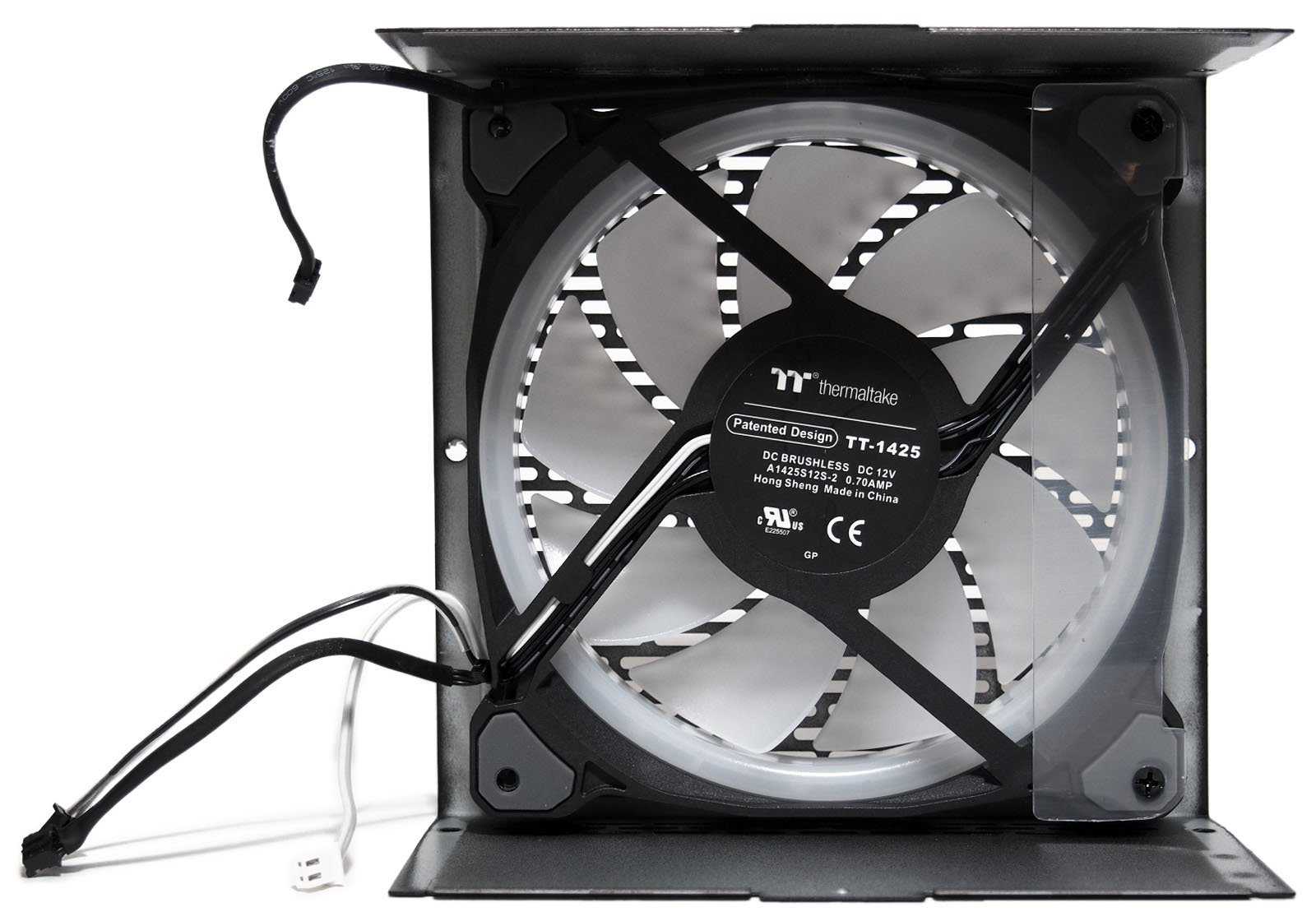

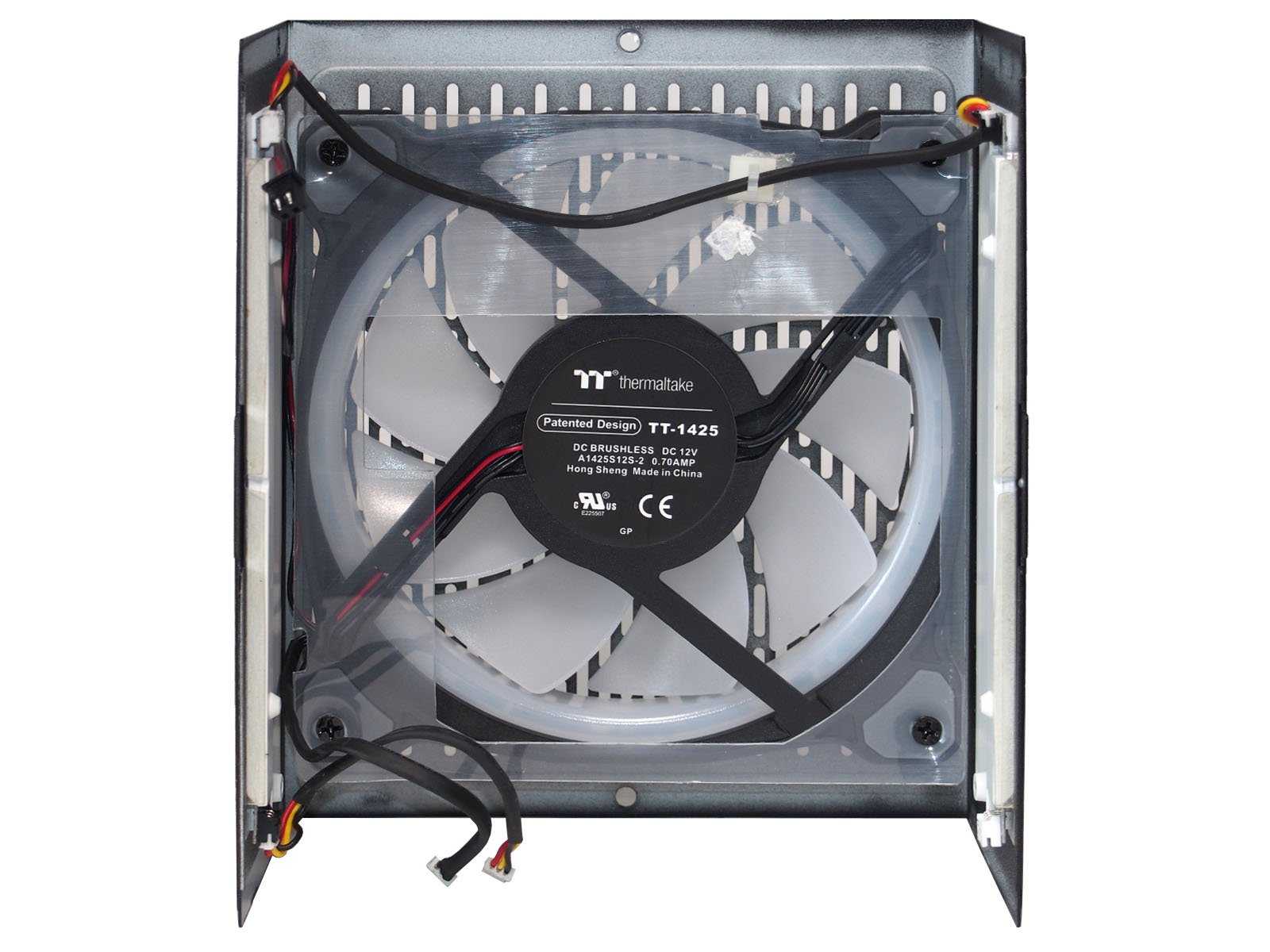

Для активного охлаждения установлен один 140-мм вентилятор на гидродинамическом подшипнике, промаркированный как Thermaltake TT-1425. На наклейке есть и информация о реальном производителе и модели — Hong Sheng A1425S12S-2. С внутренней стороны прикручена прозрачная пластиковая пластина сложной формы, задающая правильный акцент на охлаждении наиболее горячих зон в блоке питания. На корпусе вентилятора по углам сделаны прорезиненные вставки для снижения передачи вибрации во время работы на корпус БП. Подключение вентилятора осуществлено двумя отдельными проводами с разными коннекторами: двухконтактным для питания мотора и трёхконтактным для питания у управления подсветкой.

В целом вентилятор настроен на достаточно тихий режим. Даже при отключенном режиме Smart Zero Fan приблизительно до 500 Вт его практически не слышно. Рост нагрузки приводит к нелинейному повышению скорости, но на фоне остальных комплектующих ПК и видеокарты в частности он не будет сильно выделяться. При включенном Smart Zero Fan по достижению порогового значения мощности вентилятор стартует плавно без резкого набора оборотов.

Заключение

Блок питания Thermaltake Toughpower iRGB PLUS 850W Platinum не зря отнесен к разряду интеллектуальных. Причина даже не столько во встроенном мониторинге подключенной нагрузки и параметров основных электрических цепей, сколько в современной платформе, управляемой программируемыми микроконтроллерами. Время «аналогового» управления компонентами блока питания начинает уходить, цифровые интерфейсы позволяют разработчикам более гибко подходить к проектируемым устройствам и точнее управлять выходными цепями в зависимости от нагрузки. В протестированном Toughpower iRGB PLUS 850W Platinum над этим трудятся, как минимум, два микроконтроллера Texas Instruments UCD3138A и один микропроцессор Microchip PIC32 MX230F064D. Для конечного пользователя это означает высокую эффективность блока питания, низкий разброс напряжений в зависимости от нагрузки, возможность дистанционного мониторинга и управления. Для последних целей компания Thermaltake планомерно развивает собственный сервис SPM и сопутствующие приложения для основных платформ — ПК, Android и iOS. К ним пока ещё есть нарекания в части стабильности работы и функционала, но за пару лет с начала знакомства прогресс имеет место, хотя проект по-прежнему находится в стадии Beta-версий. Если же рассматривать Thermaltake Toughpower iRGB PLUS 850W Platinum в автономном применении, то это надежный блок питания с гарантией 10 лет, мощностью, достаточной для работы конфигураций с несколькими производительными видеоадаптерами, при этом очень тихий и с интересной настраиваемой RGB-подсветкой. В имиджевых сборках с прозрачными боковыми стенками, корпусах открытого типа и проектах энтузиастов, требующих дополнительного мониторинга компонентов, он будет смотреться к месту, если бюджет позволит.

Преимущества Thermaltake Toughpower iRGB Plus 850W Platinum:

  • Современная схемотехника;
  • Высокая выходная мощность;
  • Высокий КПД и сертификат 80 PLUS Platinum;
  • Запоминающийся дизайн вентиляционных отверстий;
  • Управляемая дистанционно подсветка;
  • Очень тихая работа 140-мм вентилятора и полупассивное охлаждение;
  • Мониторинг подключенной нагрузки на основных линиях;
  • Программное обеспечение для мониторинга с ПК и мобильных платформ;
  • Срок гарантии производителя — 10 лет.

Недостатки:

  • «Сырое» программное обеспечение;
  • Не самая аккуратная пайка компонентов внутри;
  • Высокая стоимость.
