Обзор блока питания super flower leadex iii gold 750w

Технические характеристики

Модель: SF-750F14RG V2.0;
Номинальная мощность: 750 Вт;
Максимальная эффективность: 90%;
Сертификат: 80 PLUS Gold;
Поддерживаемые стандарт: Intel ATX 12V V2.52, SSI EPS 12V v2.92;
Диапазон рабочих напряжений: 100 – 240 В;
Выходы: 3,3 В — 20 А, 5 В – 20 А, 12 В – 62,4 А;
Выходная мощность линии +3,3 В и 5 В — 100 Вт;
Выходная мощность линии +12 В — 748.8 Вт;
PFC: активный;
Защиты: OVP, OCP, OPP, UVP, SCP, OTP, SVP, NLO, SIP;
Диаметр используемого вентилятора: 130 мм;
Тип подшипника: гидродинамический;
Подсветка: ARGB +5 В, 16 режимов, синхронизация через 3-пин контакт;
Дополнительно: температура окружающей среды до 50℃;
Размеры: 160 × 150 × 86 мм;
Гарантия: 5 лет.

Схемотехника

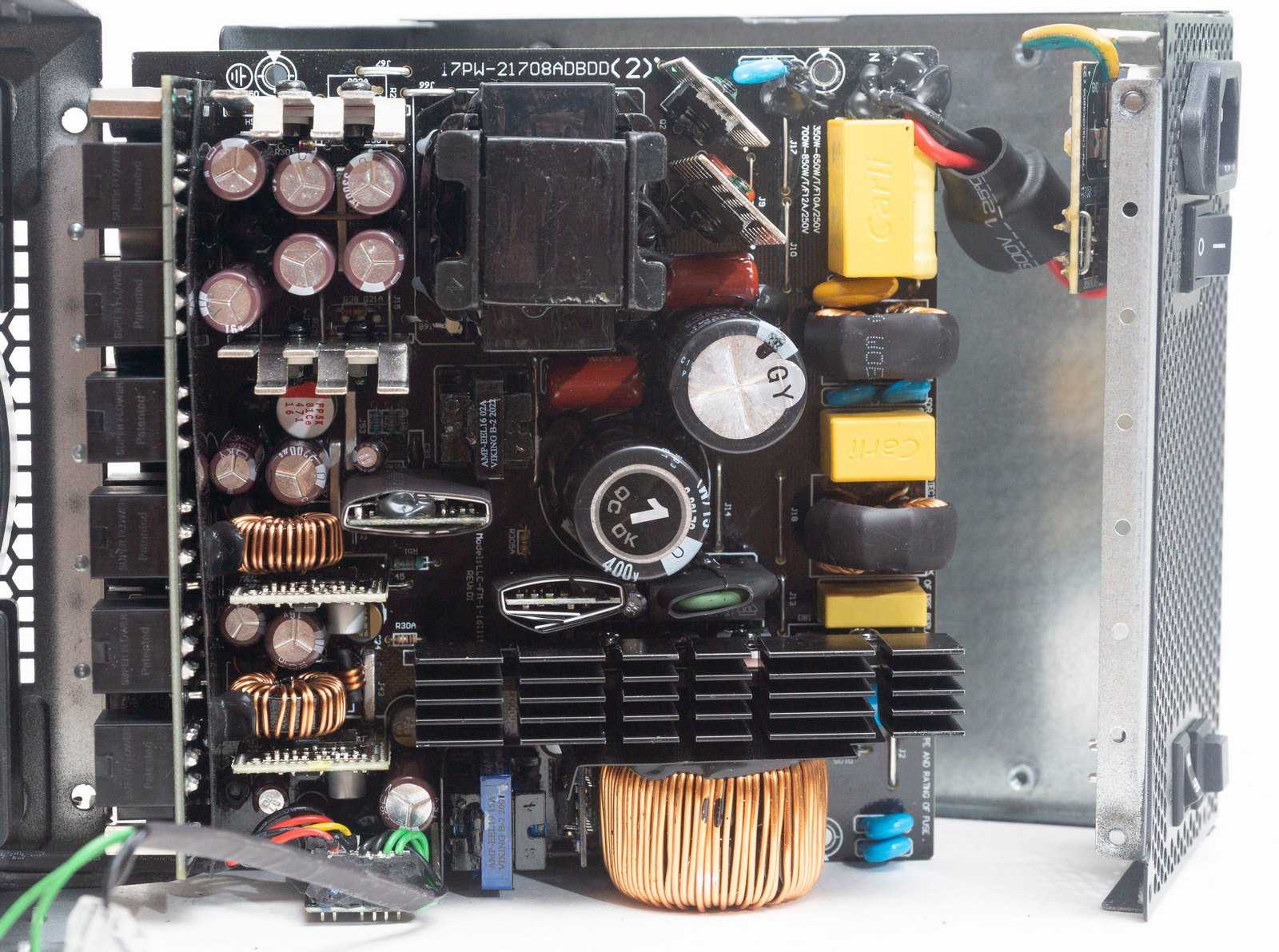

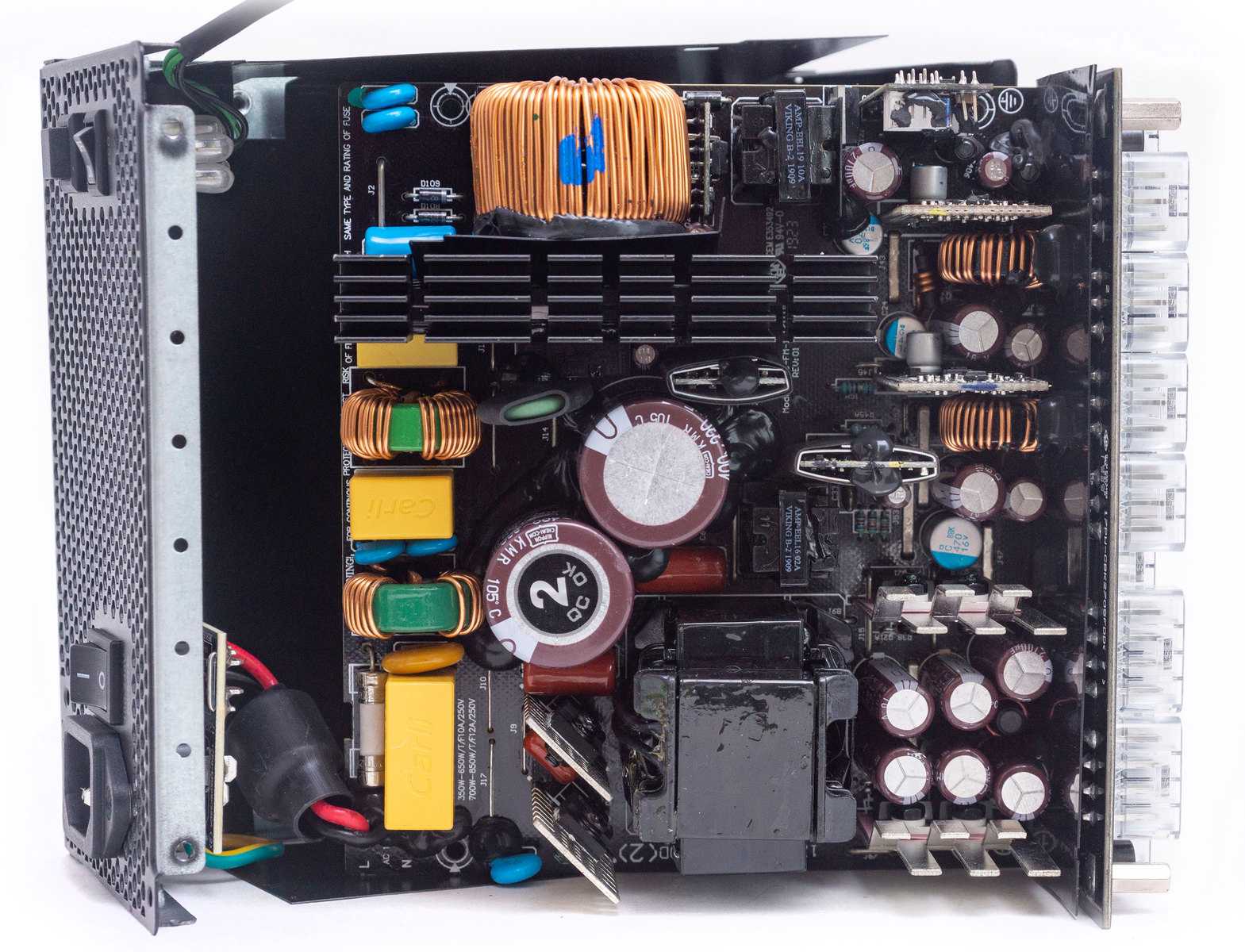

Платформа LEADEX III визуально отличается от привычной стандартной компоновки распределением первичной и вторичной цепи, а также одиночным размещением силовых элементов на индивидуальных небольших радиаторах. Крупный радиатор здесь всего один – для выпрямительной диодной сборки и элементов PFC.

Основана схемотехника на полумостовой топологии и резонансном преобразователе LLC в первичной цепи, а также на синхронном выпрямителе и DC-DC преобразователях во вторичной цепи.

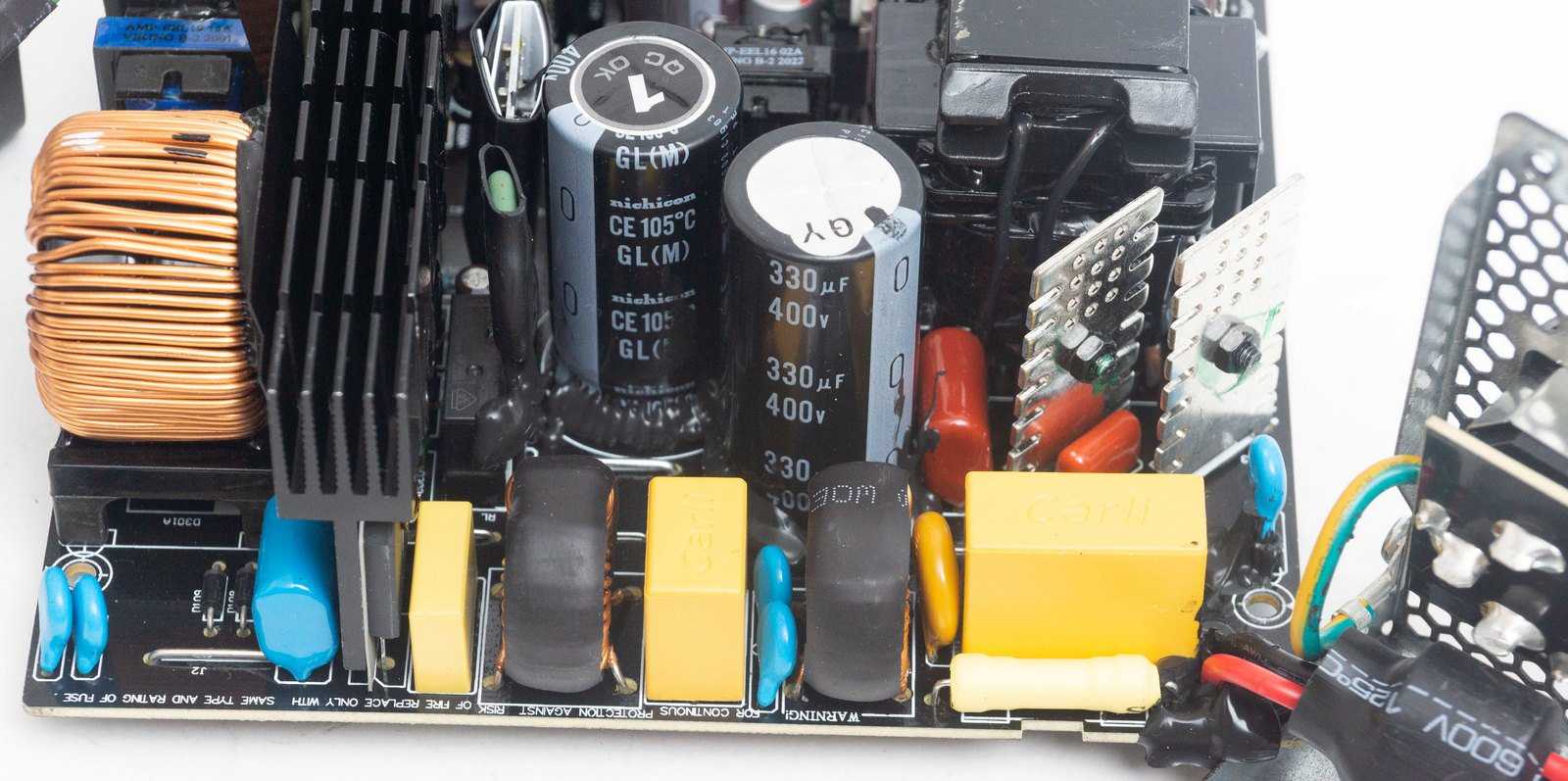

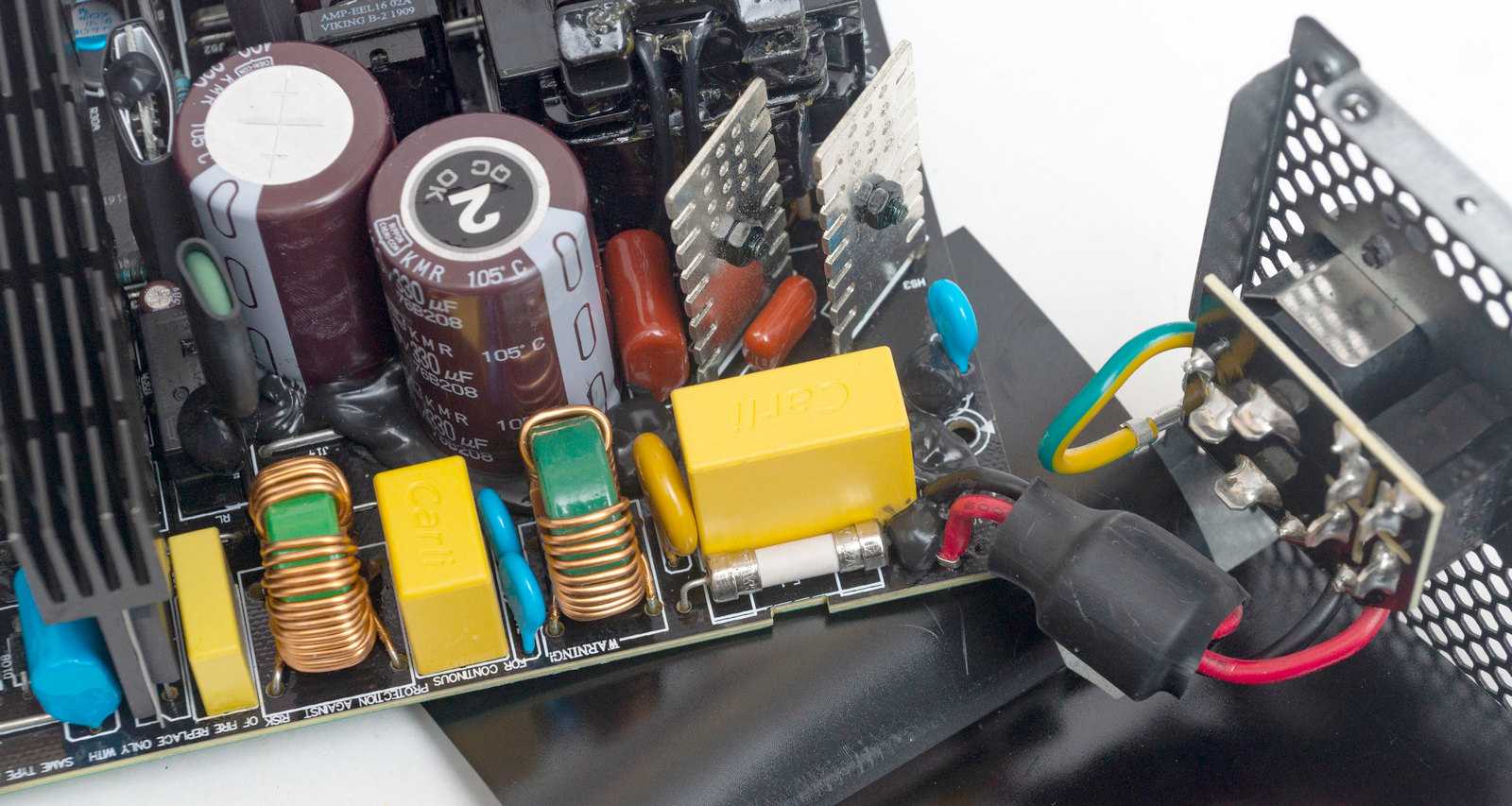

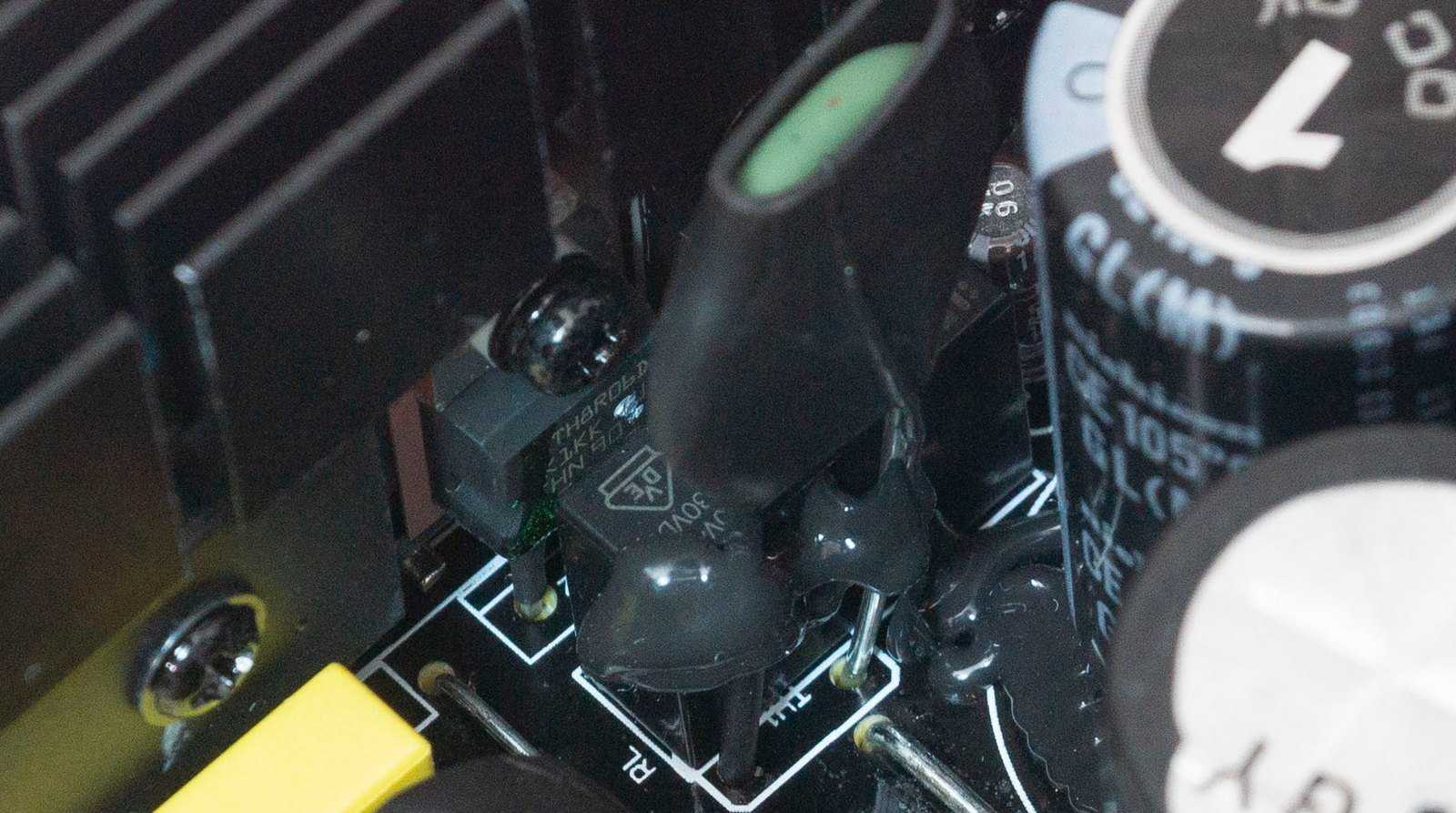

На входной розетке все контакты распаяны через текстолитовую плату, никаких элементов EMI-фильтра здесь нет. Он расположен по краю основной платы: два синфазных дросселя, три X- конденсатора и три Y-конденсатора. Рядом с фильтром распаяны элементы защиты самого БП – плавкий предохранитель и варистор. Также мы видим термистор NTC и реле, защищающие от высокого пускового тока.

Диодная сборка прикручена к общему крупному радиатору, который отводит тепло от силовых элементов APFC: двух мосфетов IPA50R199CP и одного диода STTH8R06D.

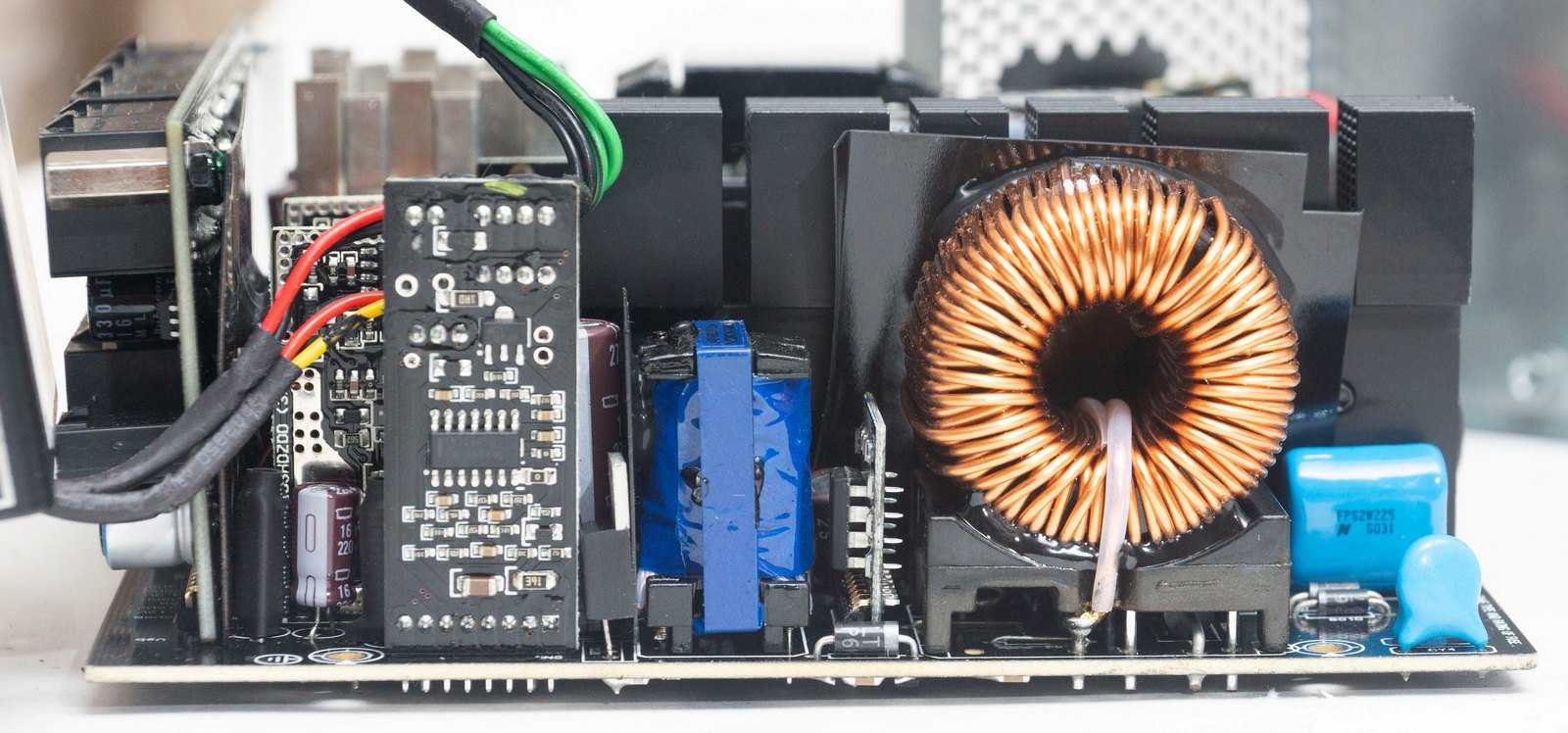

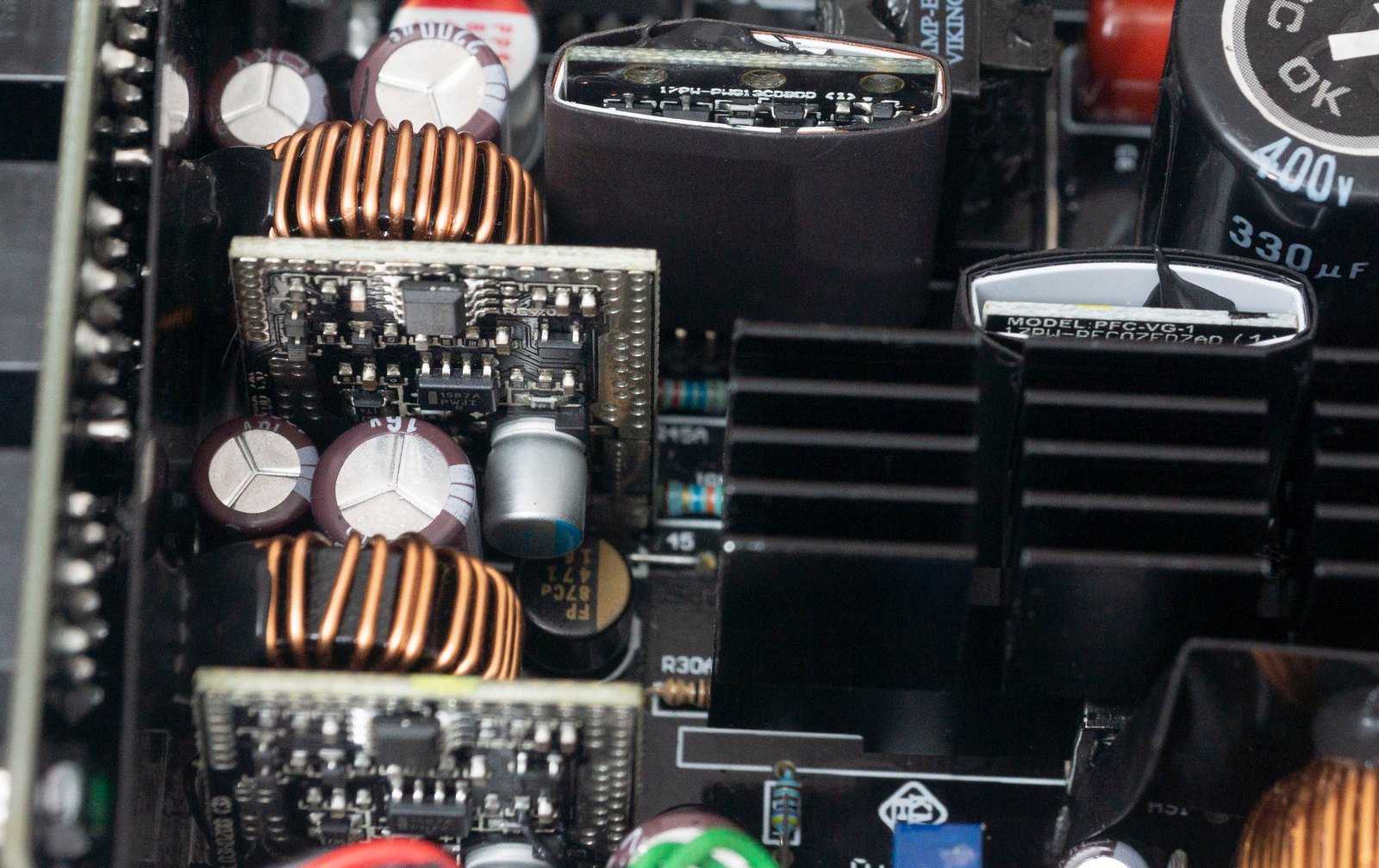

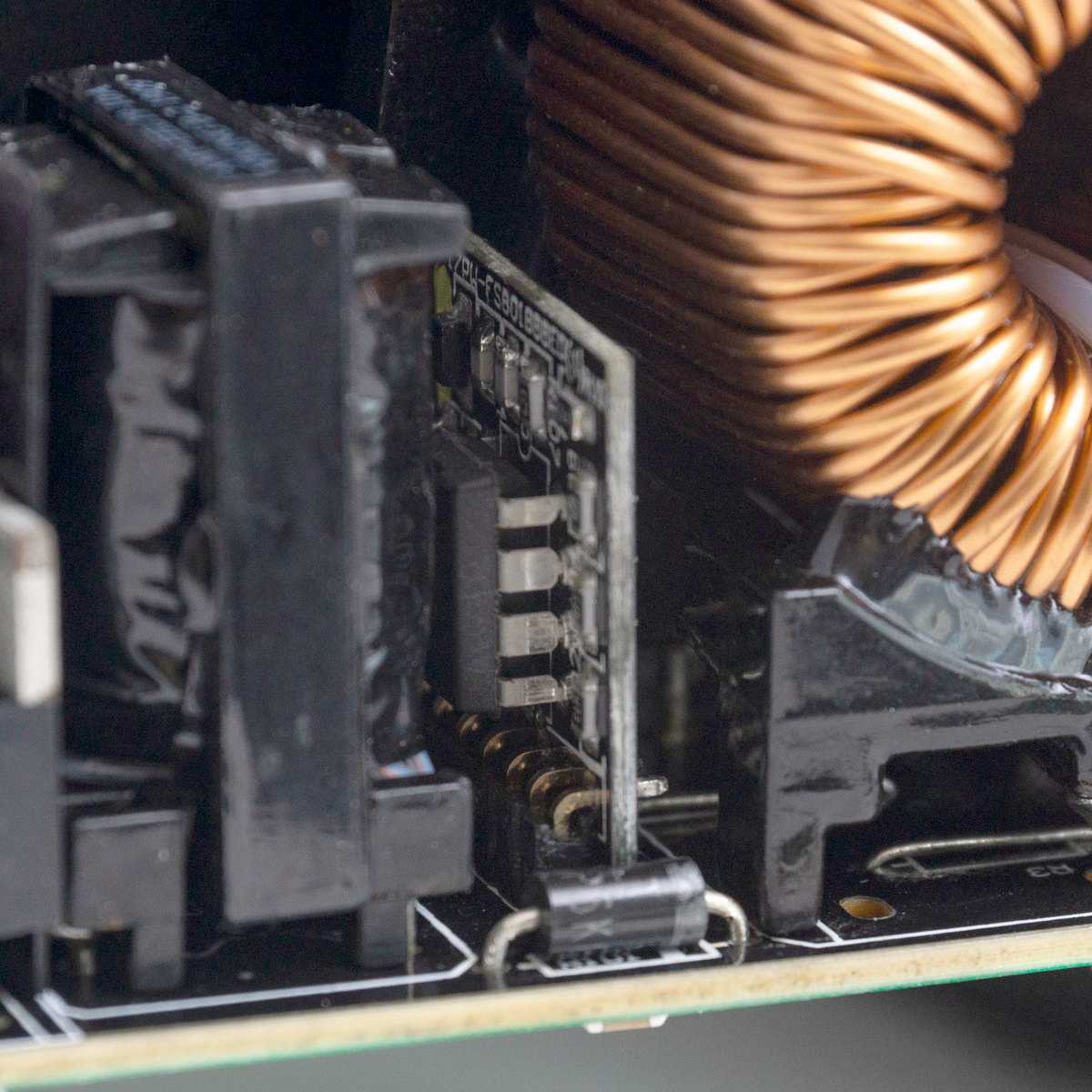

Контроллер SF29603 находится рядом с дросселем APFC на вертикальной плате. Дроссель крупный, намотка достаточно большого сечения.

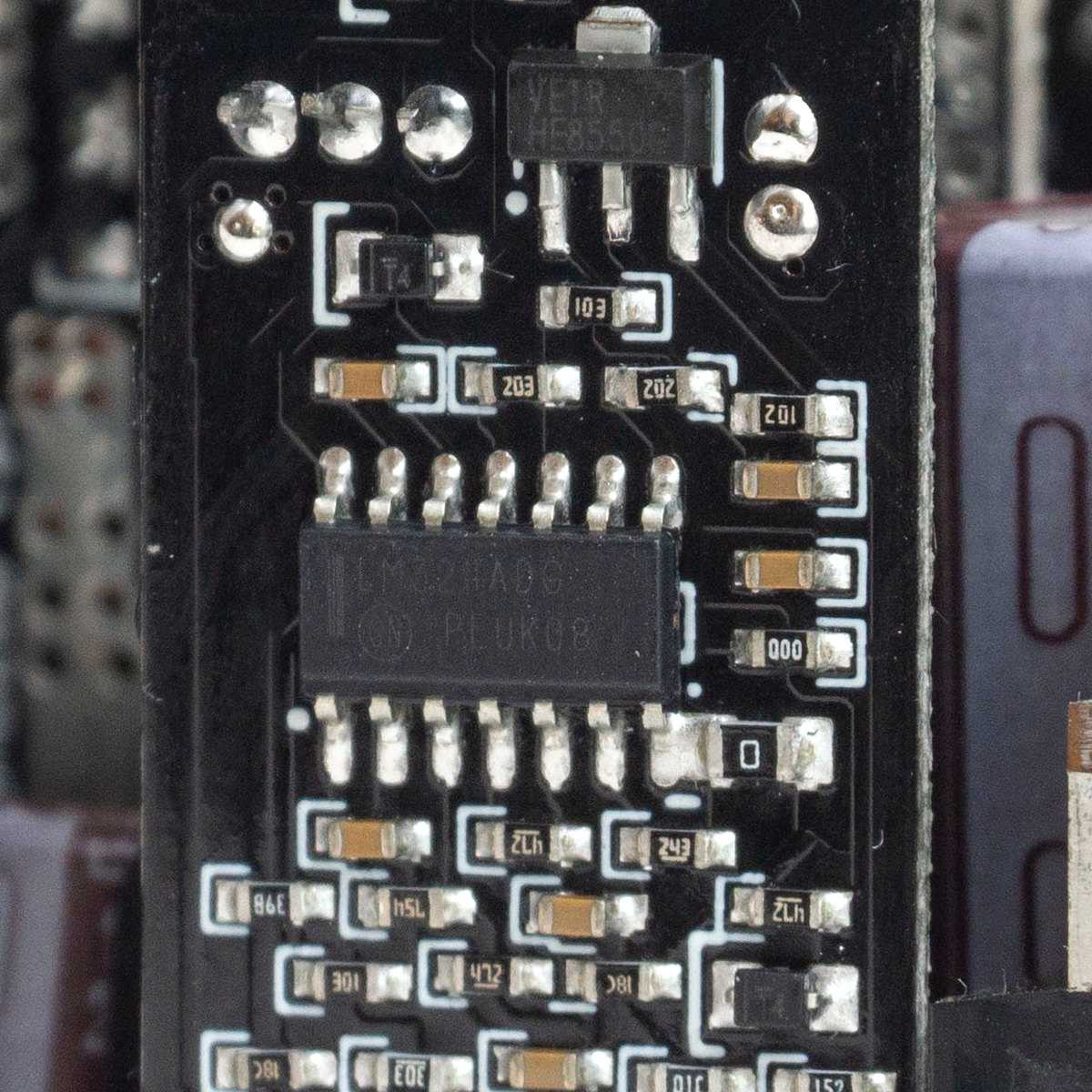

К отдельной вертикальной плате подключается вентилятор, его подсветка, кнопка переключения режимов подсветки, разъем синхронизации и ECO-тумблер. На ней находится супервизор LM324A.

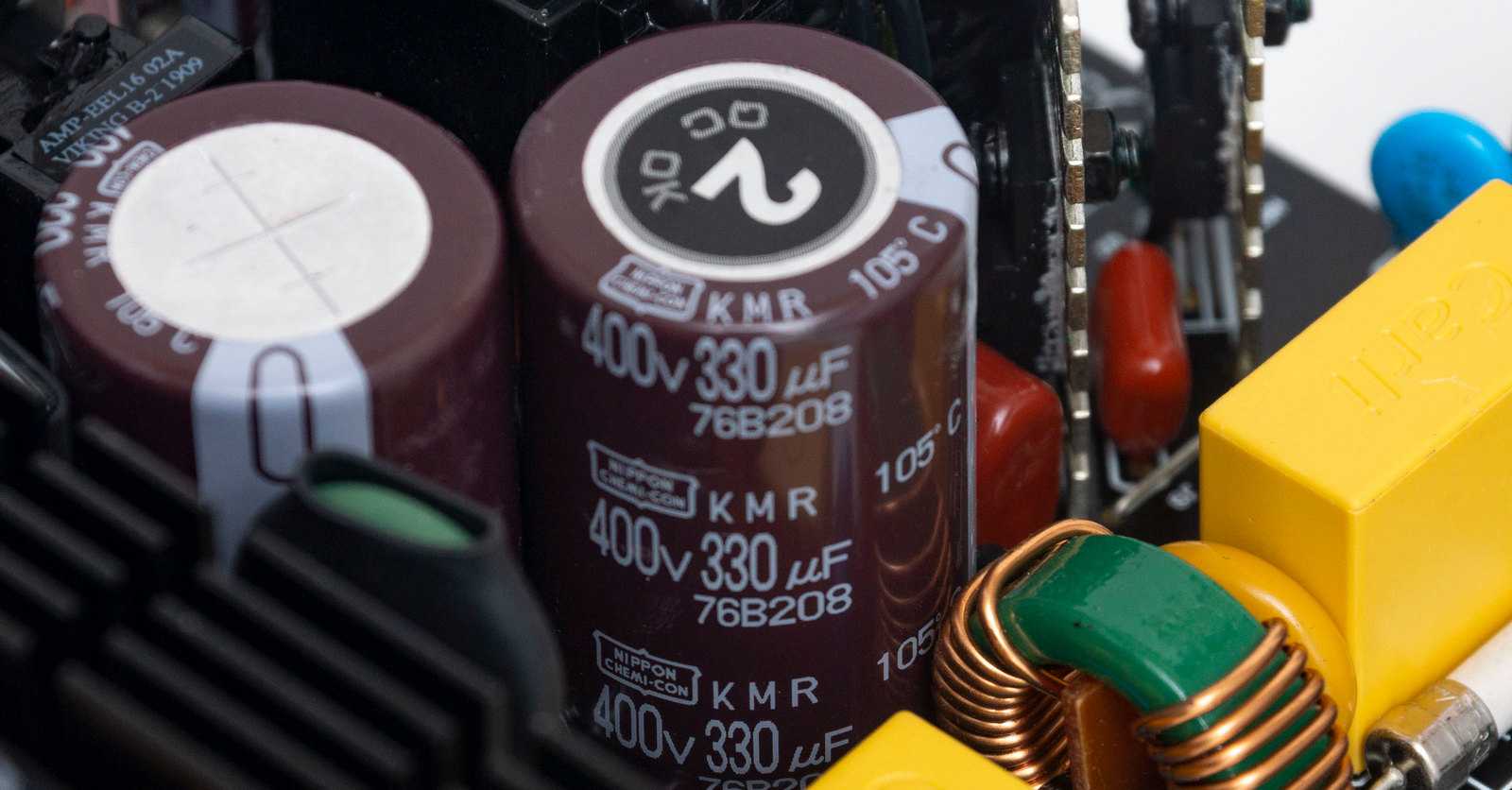

По центру платы находятся два конденсатора высоковольтной цепи от японской компании Nippon Chemi-Con. Оба емкостью 330 мкФ, рассчитаны на напряжение 400 В и температуру до 105 °C.

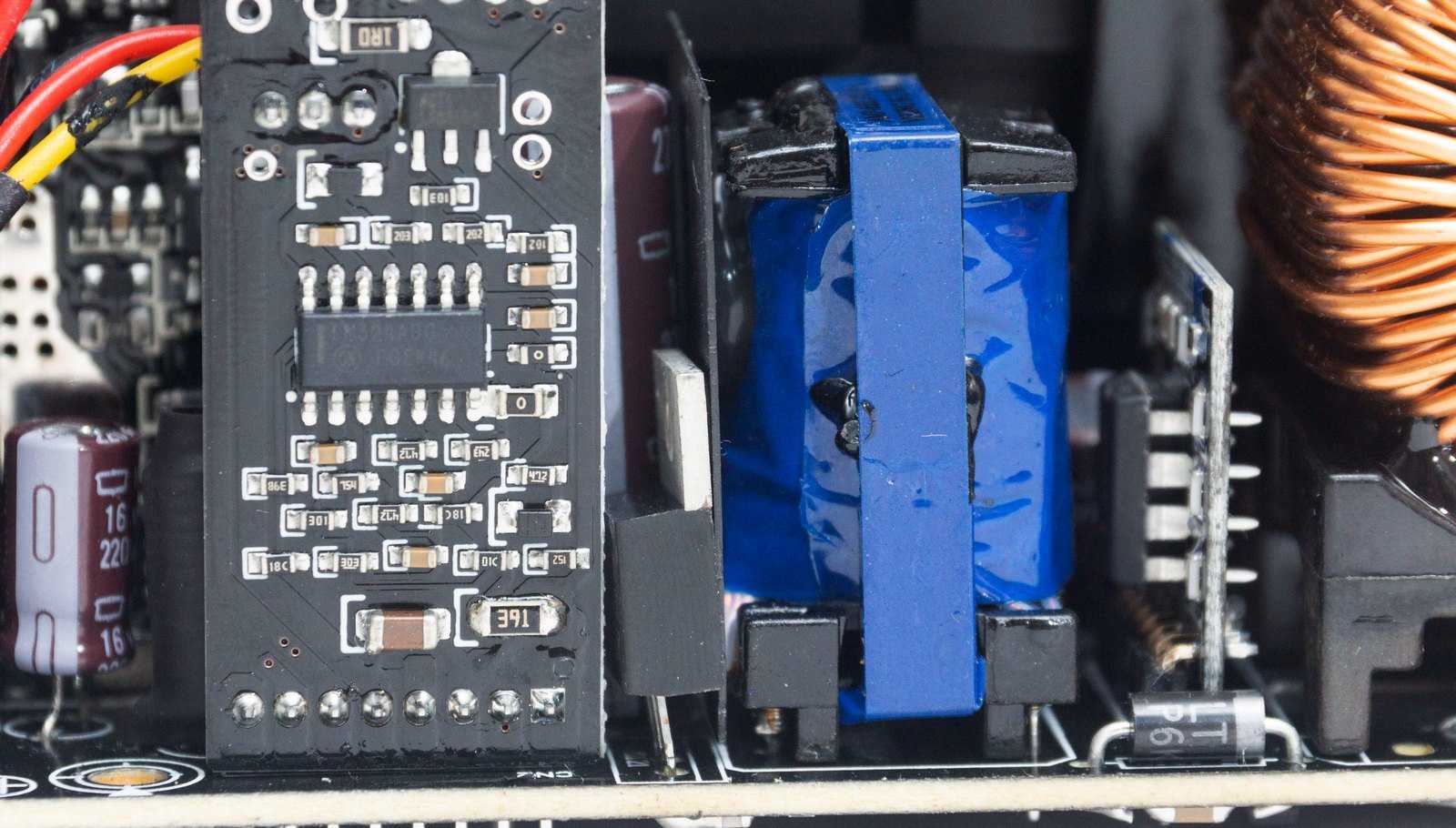

Контроллер преобразователя SF29605 находится на отдельной вертикальной плате и завернут в изоляцию.

На второй такой же плате расположен супервизор SF29603.

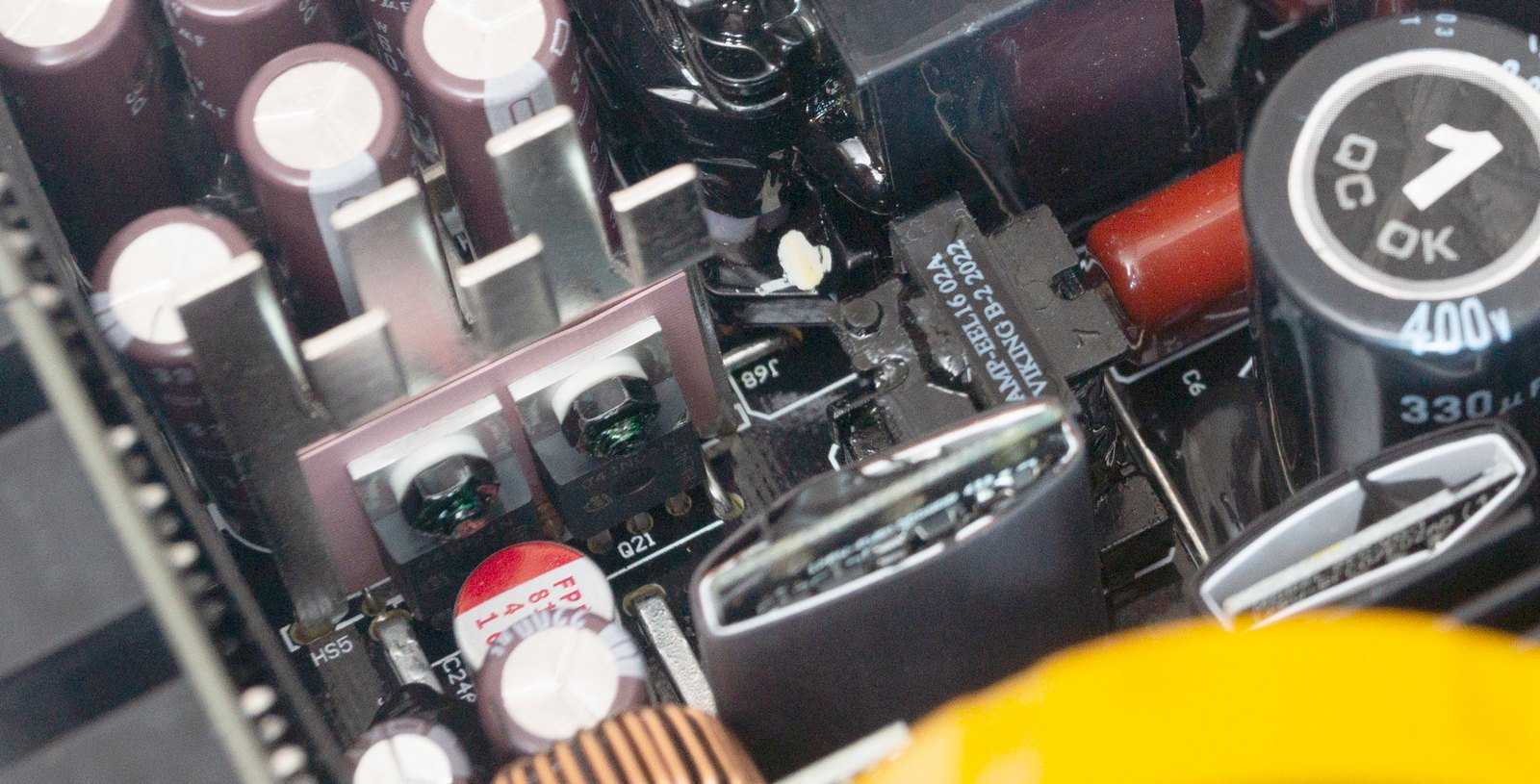

За высоковольтными конденсаторами находятся два радиатора, развернутые по диагонали. Они охлаждают ключи главного преобразователя – два мосфета IPA50R140CP.

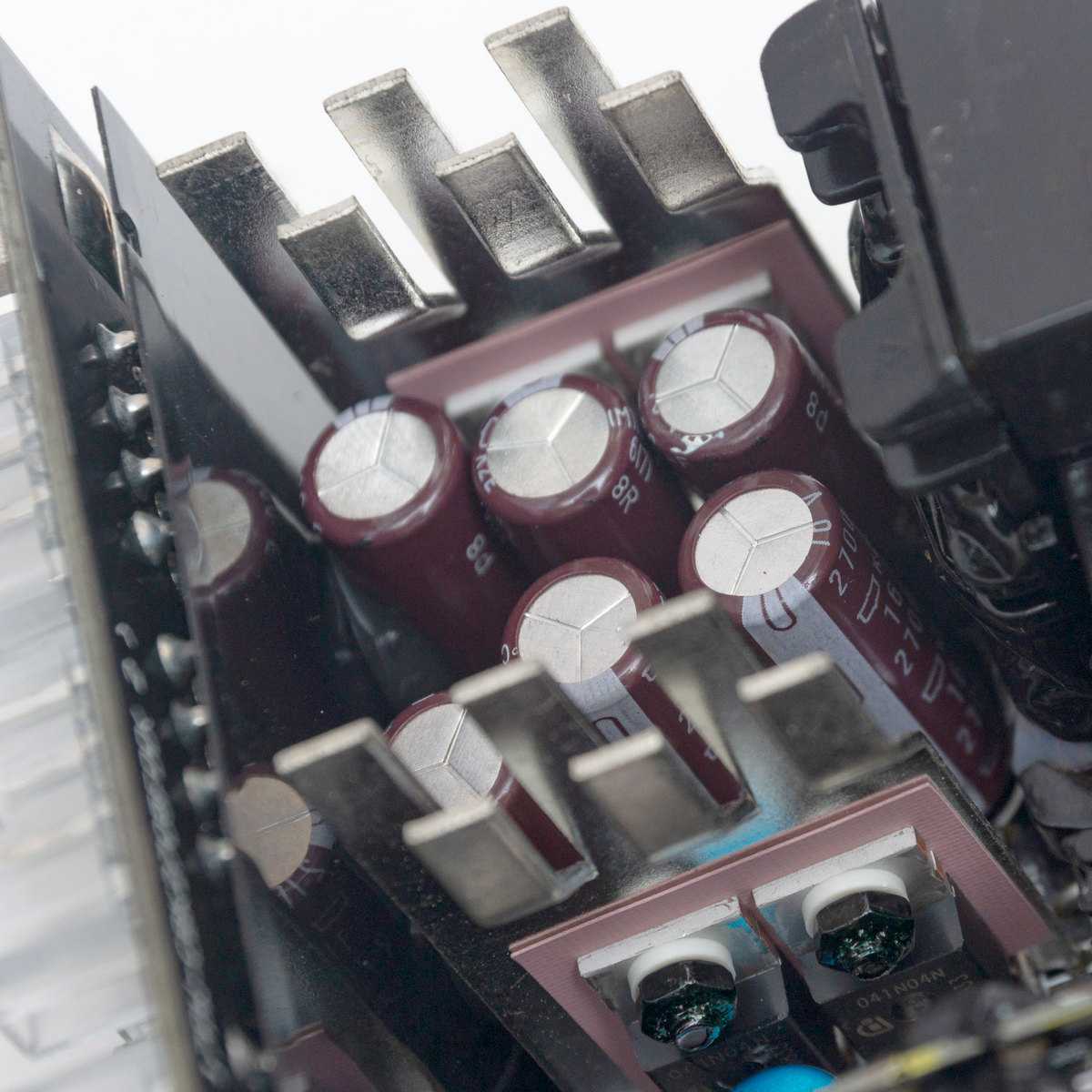

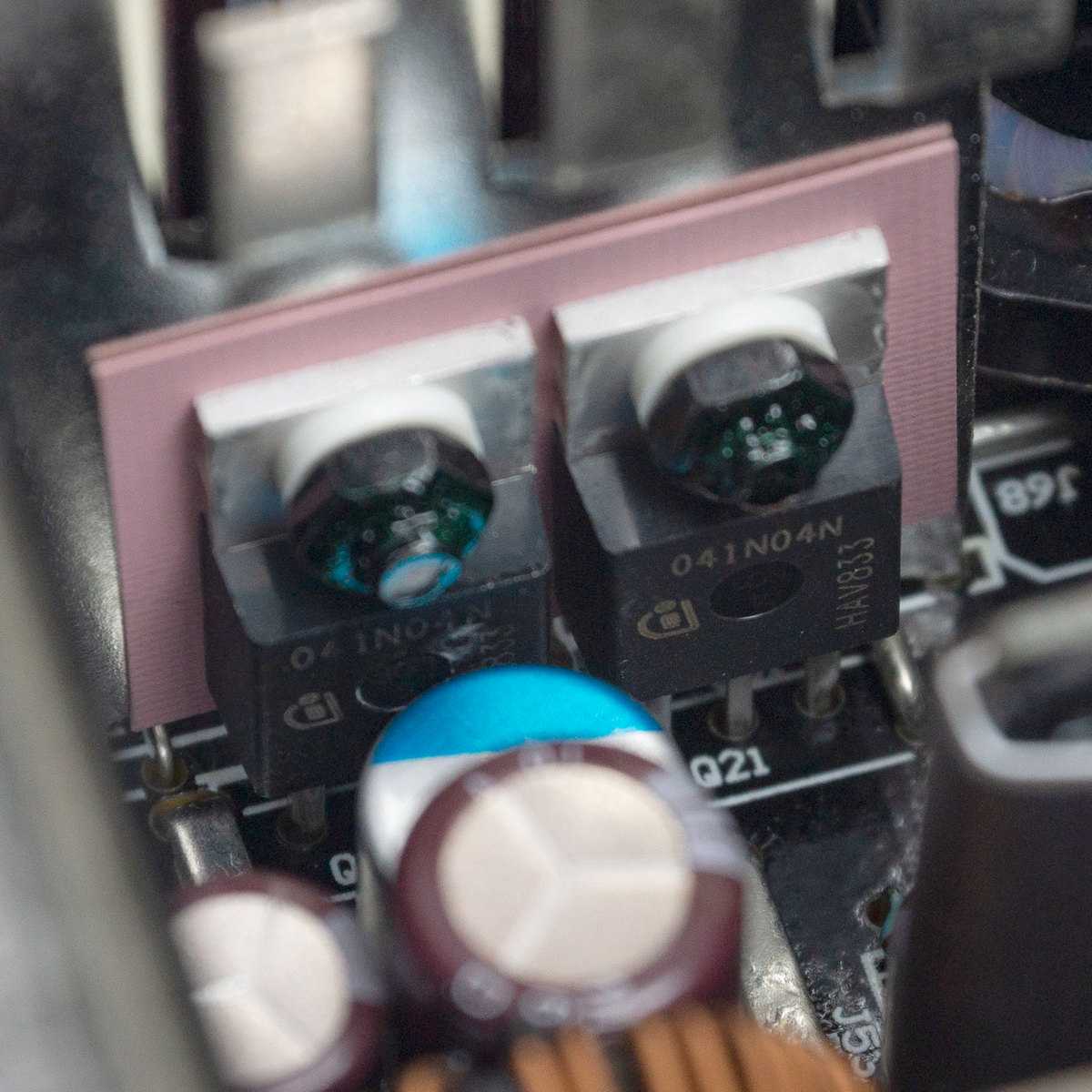

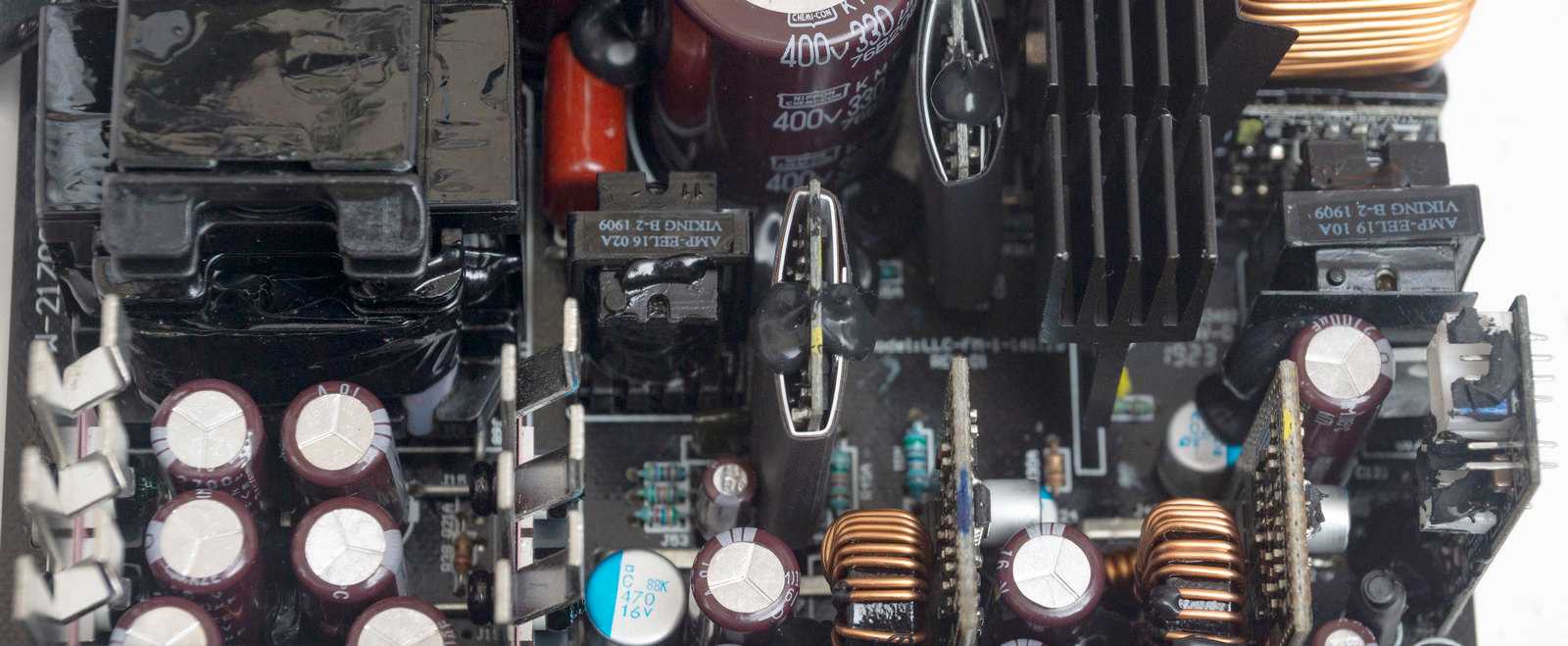

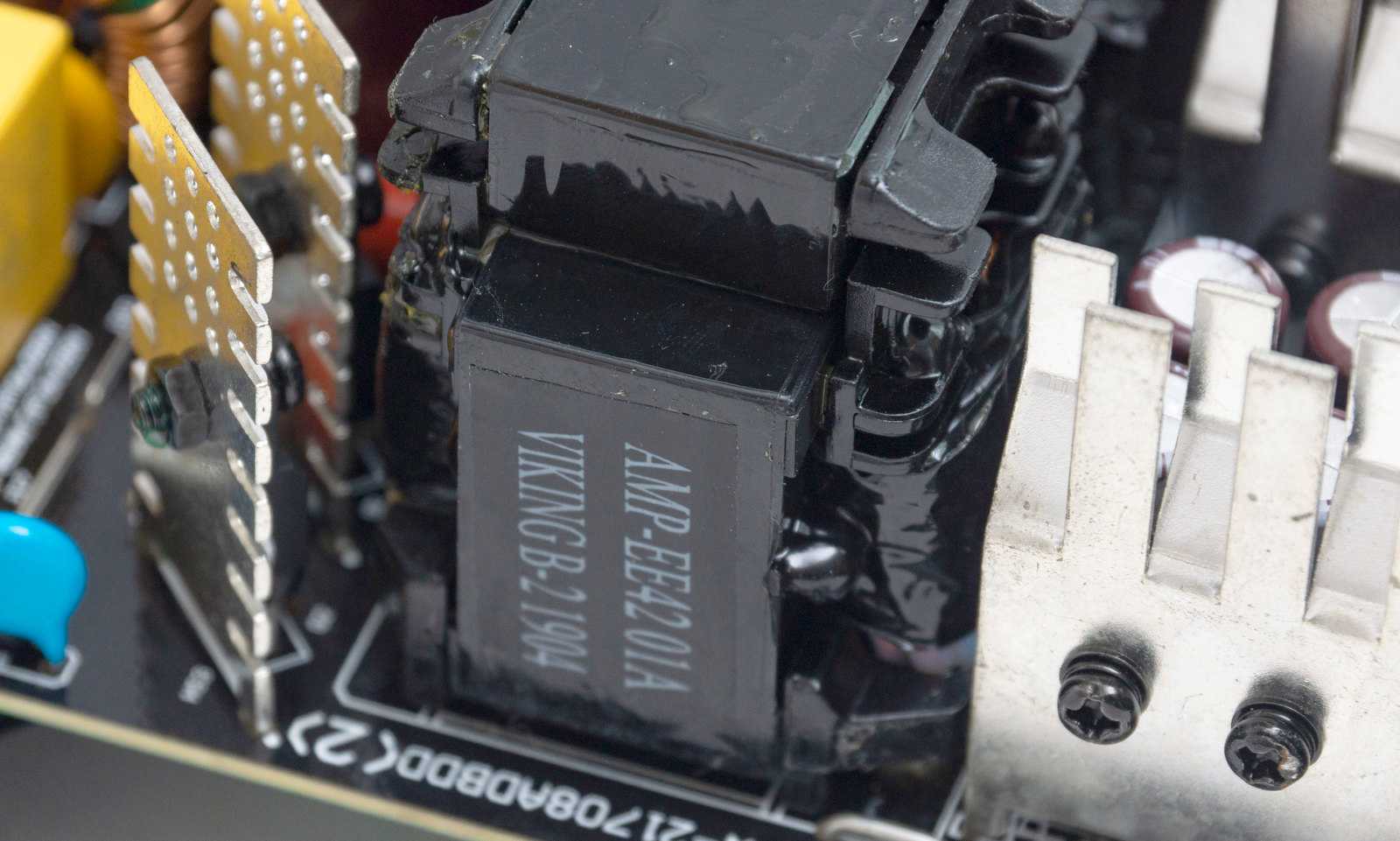

Рядом мы видим трансформатор AMP-EE4201A, формирующий линию +12 В. За трансформатором — еще два радиатора с разветвлённой верхней гребенкой, на каждом по два транзистора Infineon IPP041N04N, которые регулируют линию +12 В.

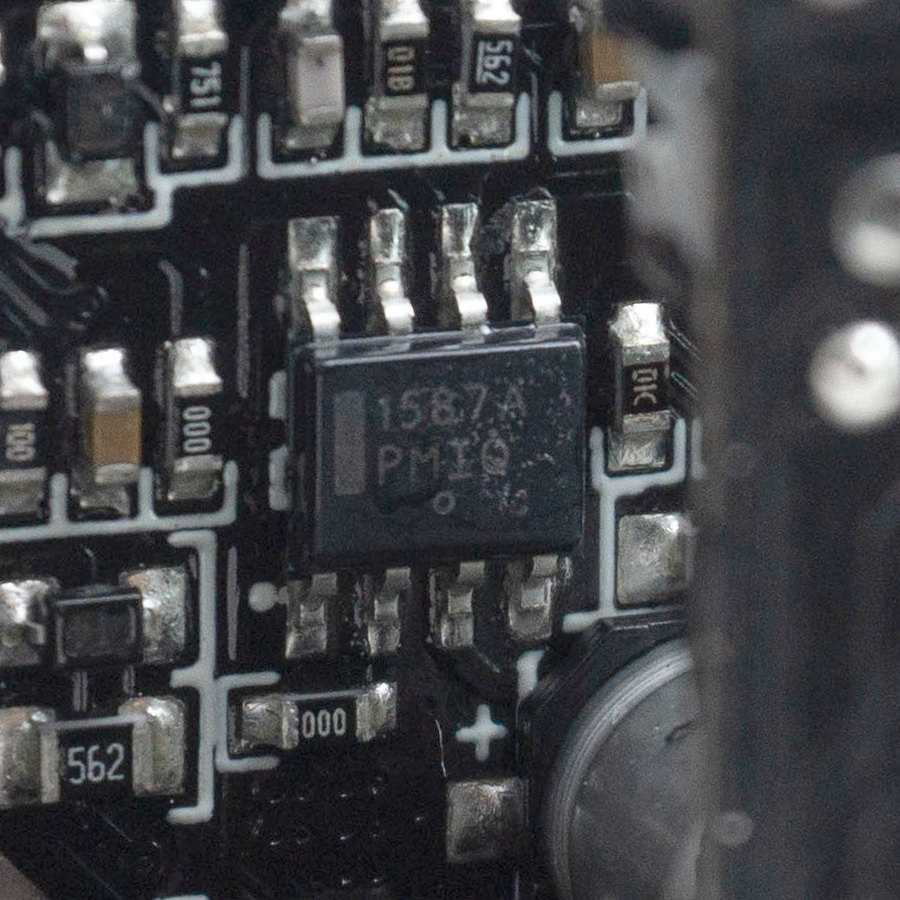

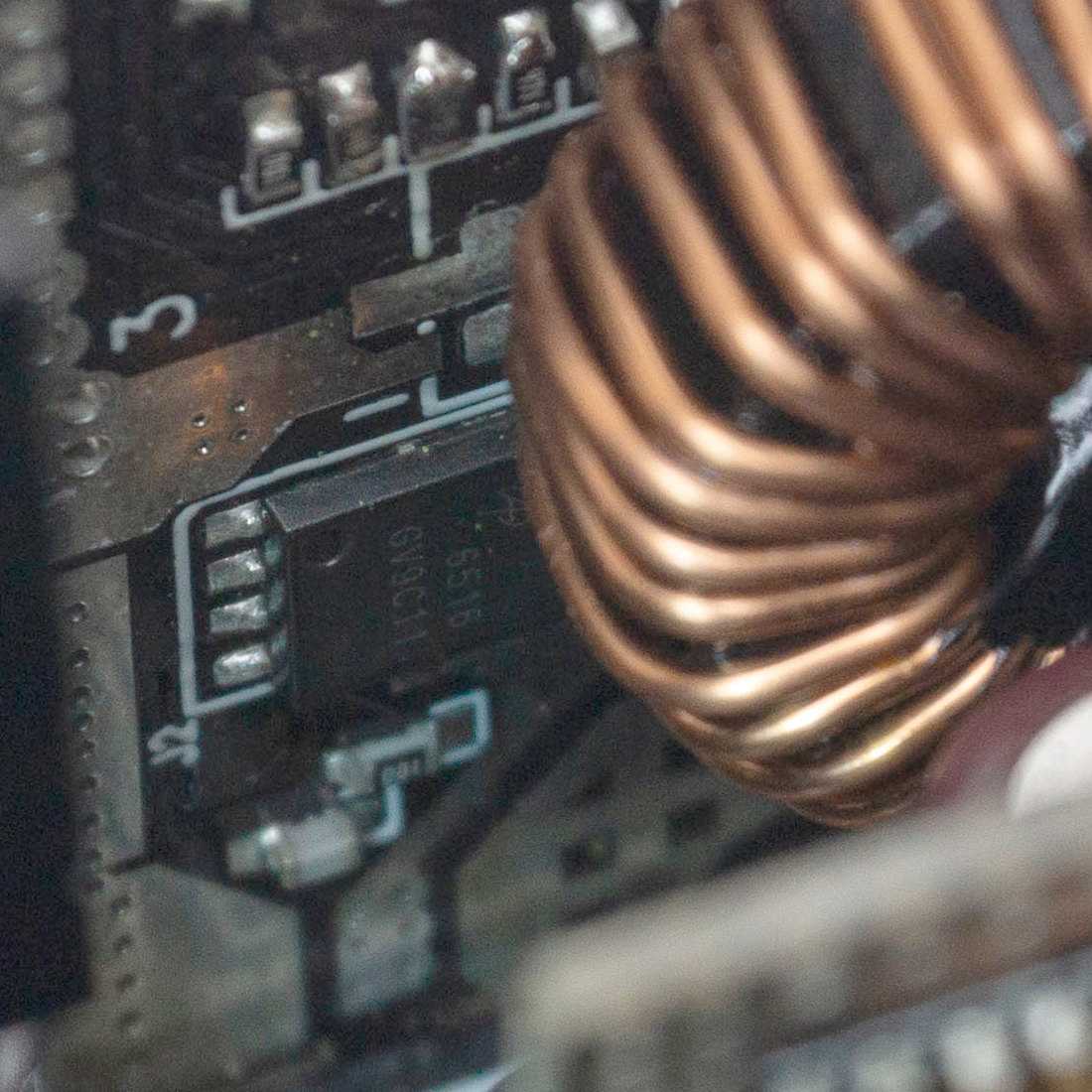

Низковольтные каналы +3.3 В и +5 В формируются DC-DC преобразователями. Расположены они также на отдельных вертикальных платах. На каждой по четыре транзистора AON6516 и по одному PWM контроллеру Semiconductor NCP1587A.

Фильтрация помех на выходах осуществляется за счет электролитических конденсаторов японского производства Nippon Chemi-Con, рассчитанных на температуру до 105°C.

Также имеются и полимерные конденсаторы, распаянные на вертикальной плате с разъемами для подключения кабелей.

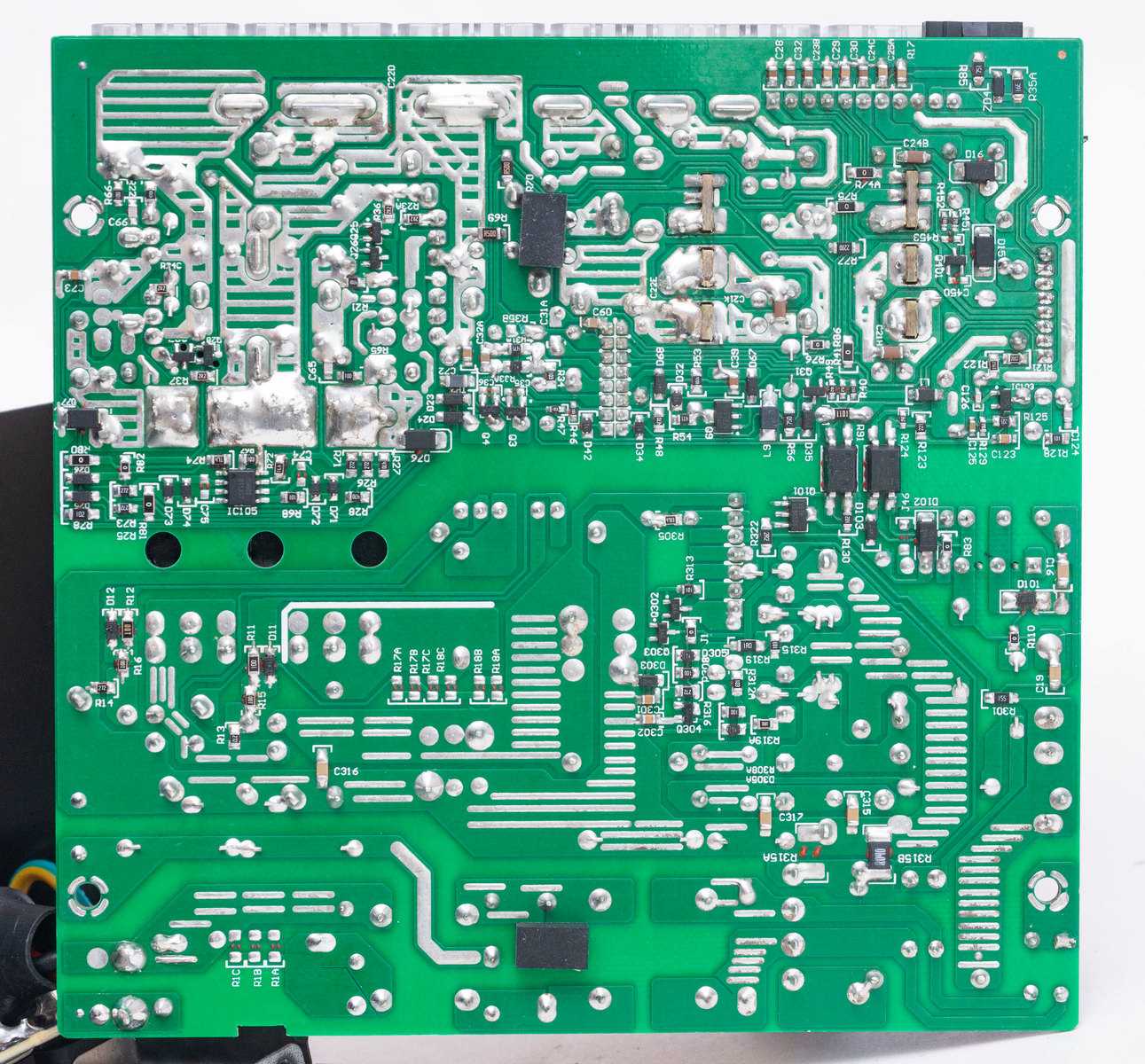

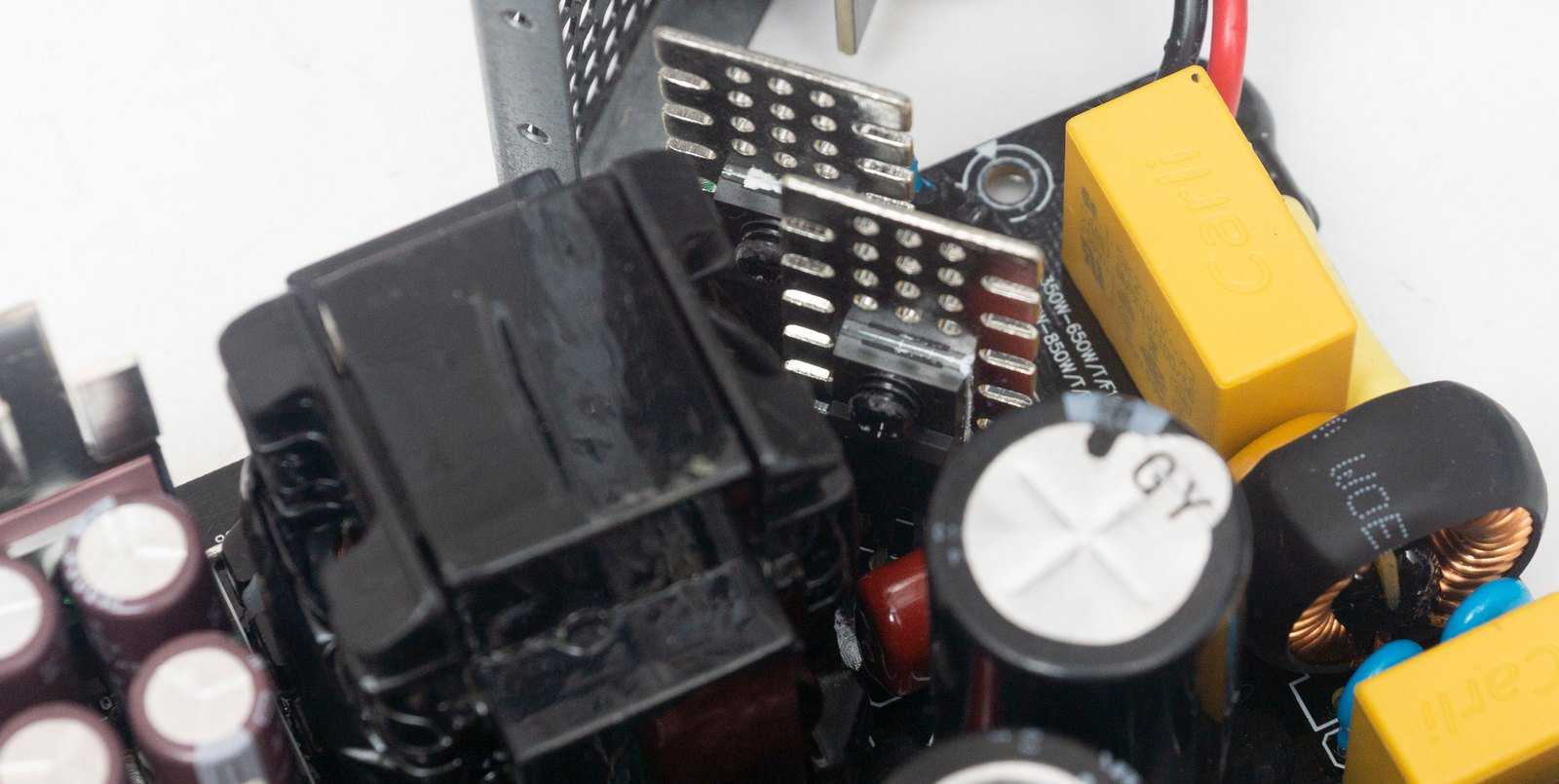

Пайка на обратной стороне платы выполнена качественно, аккуратно, в нескольких местах видим следы флюса, но это не критично, многие современные флюсы не активны и не требуют тщательной отмывки.

Схемотехника

Платформа LEADEX III визуально отличается от прочих. Прежде всего за счет одиночных размещений силовых элементов на индивидуальных небольших радиаторах. Крупный радиатор здесь всего один – для диодной сборки и элементов PFC.

Диодная сборка прикручена к общему крупному радиатору. Также он отводит тепло от силовых элементов APFC: двух мосфетов IPA50R199CP и одного диода STTH8R06D.

Контроллер SF29603 находится рядом с дросселем APFC на вертикальной плате.

Рядом еще одна вертикальная плата, к которой подключается вентилятор, подсветка и кнопки режимов подсветки и ECO-тумблер. На ней находится супервизор LM324A.

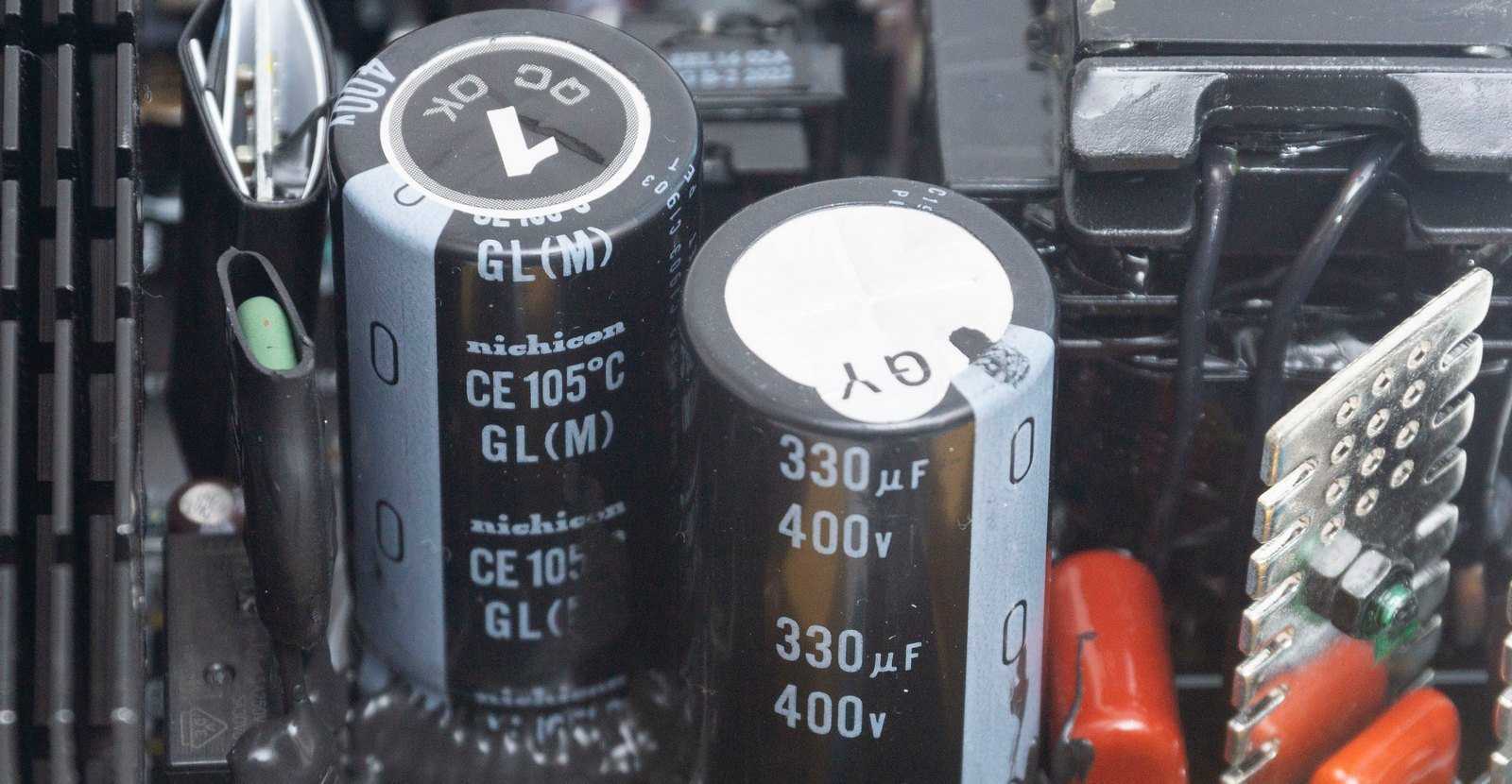

По центру платы находятся два конденсатора высоковольтной цепи от японской компании Nichicon. Оба емкостью — 330 мкФ, рассчитаны на напряжение 400 В и температуру до 105 °C.

Контроллер преобразователя SF29605 находится на отдельной вертикальной плате и завернут в изоляцию.

На второй такой же плате расположен супервизор SF29603.

За высоковольтными конденсаторами находятся два радиатора, развернутые под углом. На них расположены ключи главного преобразователя – два мосфета IPA50R140CP.

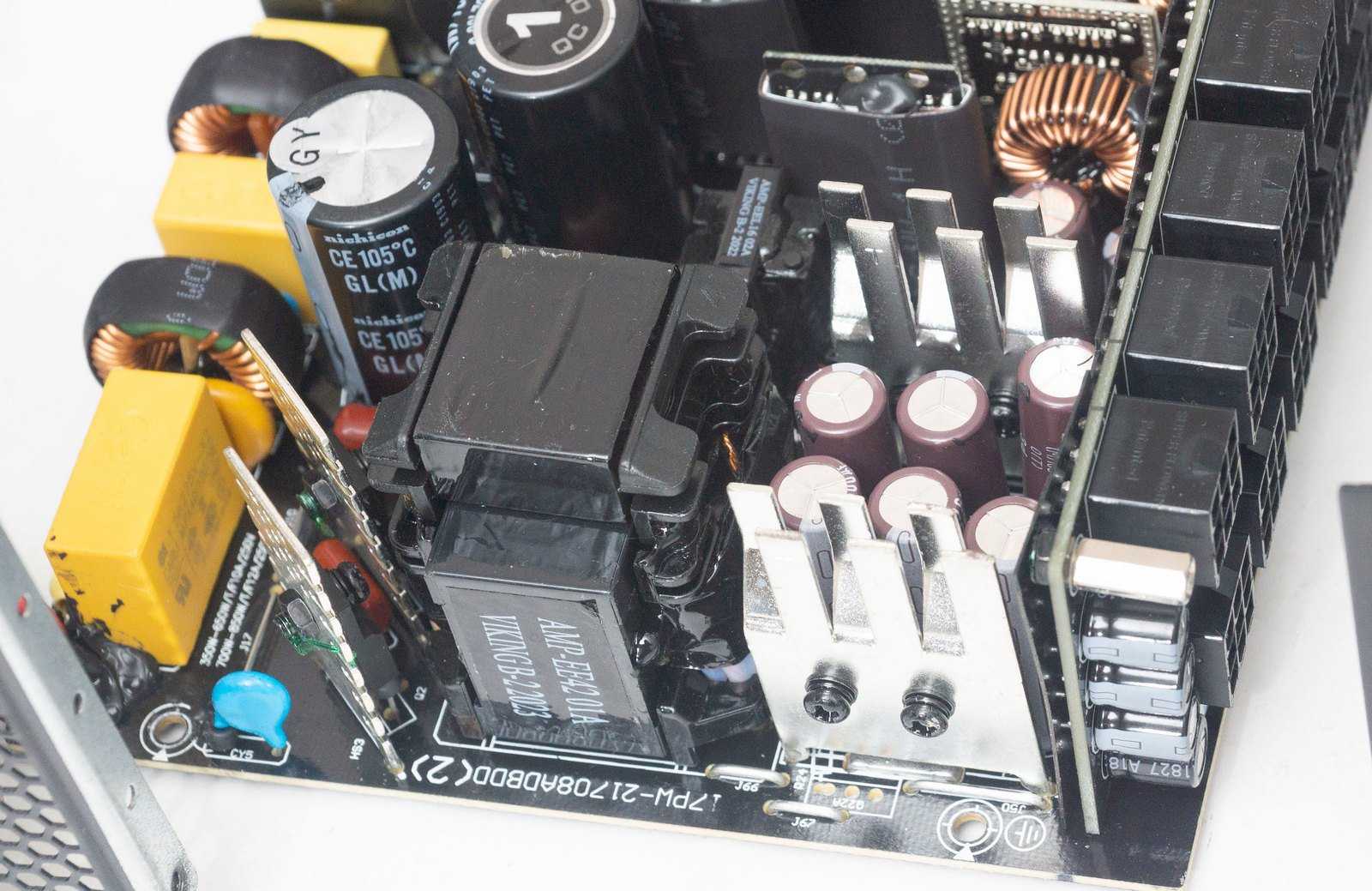

Непосредственно возле них находится трансформатор формирующий линию +12 В. За трансформатором — еще два радиатора с разветвлённой верхней гребенкой, на каждом по два транзистора Infineon IPP041N04N, которые отвечают за линию +12 В.

Низковольтные каналы +3.3 В и +5 В формируются DC-DC преобразователями. Расположены они также на отдельных вертикальных платах. На каждой по четыре транзистора и по одному PWM контроллеру Semiconductor NCP1587A.

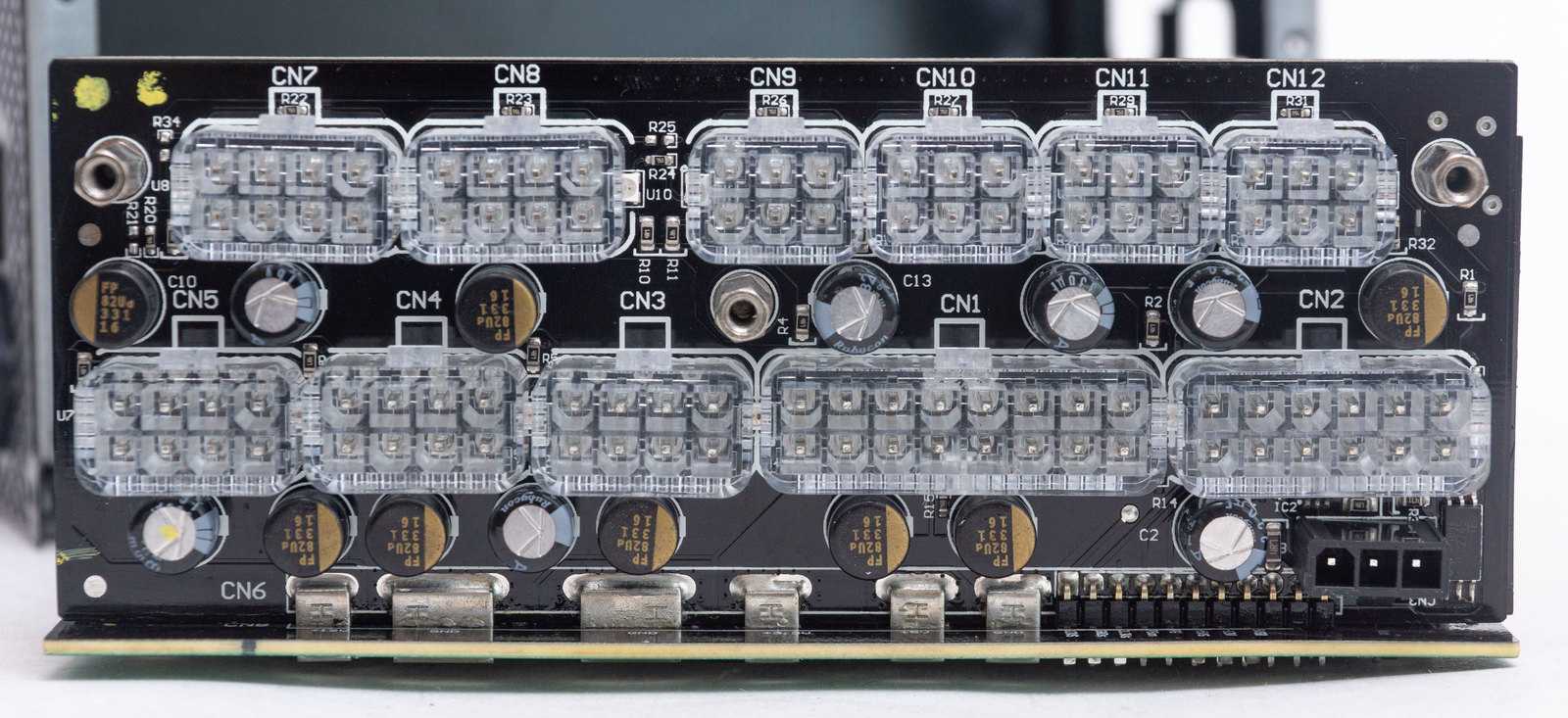

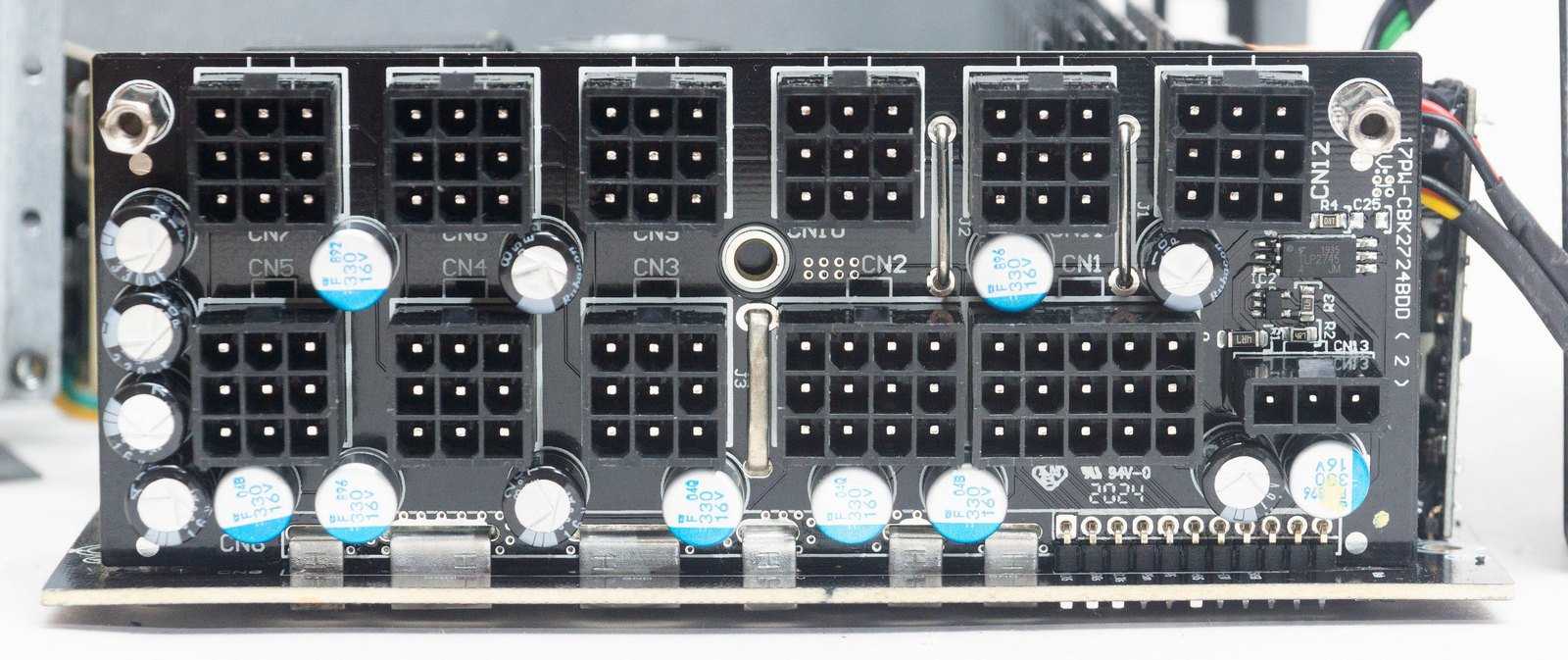

Непосредственно на плате с разъемами для модульных кабелей распаяны еще дополнительные фильтрующие полимерные конденсаторы.

Пайка на обратной стороне платы выполнена качественно, аккуратно, без следов флюса.

Спецификация

При взгляде на сухие цифры спецификации создается впечатление, что VTE 600W принципиально отличается от серий STE и STX только наличием «бронзового» сертификата 80PLUS, нона самом делев схемотехническом плане изменения существенные.

P/N: CGR BS-600;
Модель: VTE 600W;
Номинальная мощность: 600 Вт;
Цвет: черный;
PFC: Active;
Модульная система кабелей: нет;
Коннекторы: 24-pin — 1 шт., CPU 8-pin — 1 шт., MOLEX4-pin — 2 шт., SATA — 6 шт., PCI-E 8-pin — 2 шт.;
Входной ток: до 10 / 6 А;
Входное напряжение: 100 В — 240 В переменного тока с частотой 50/60 Гц;
Эффективность: 80PLUS Bronze;
Защита: OVP, UVP, SCP, OCP, OPP;
Система охлаждения: тихий 120-мм вентилятор с контролем оборотов в зависимости от температуры;
Рабочая температура окружающей среды: от +10 до +40 градусов Цельсия при относительной влажности до 85%;
Размеры без кабелей (Ш / В / Д): 150 мм x 140 мм x 86 мм;
Срок гарантии: 1 год.

Официальная страничка: http://www.cougar-gaming.ru/.

Таблица с информацией о максимально допустимой нагрузке по основным линиям питания:

Максимальная мощность Cougar VTE 600W — 600 Вт, при этом заявлено, что блок питания способен выдать мощность по линии +12 В до 540 Вт, а в совокупности по +3,3 В и +5 В — до 150 Вт.

В детализации по предельному току нагрузки:

по линии +12 В до 45 А;
по линии +5 В до 20 А;
по линии +3,3 В до 16 А;
по линии +5vsb до 2,5 А;
по линии -12 В до 0,3 А.

Технические характеристики

Модель: SF-750F14RG;
Номинальная мощность: 750 Вт;
Максимальная эффективность: 90%;
Сертификат: 80 PLUS Gold;
Поддерживаемые стандарт: Intel ATX 12V V2.32, SSI EPS 12V v2.92;
Диапазон рабочих напряжений: 100 – 240 В;
Выходы: 3,3 В — 20 А, 5 В – 20 А, 12 В – 62,4 А;
Выходная мощность линии +3,3 В и 5 В — 100 Вт;
Выходная мощность линии +12 В — 748.8 Вт;
PFC: активный;
Защиты: OVP, OCP, OPP, UVP, SCP, OTP, SVP, NLO, SIP;
Диаметр используемого вентилятора: 130 мм;
Тип подшипника: гидродинамический;
Подсветка: ARGB +5 В, 16 режимов, синхронизация через 3-пин контакт;
Дополнительно: температура окружающей среды — до 50℃;
Размеры: 160 × 150 × 86 мм;
Вес: 1.54 кг.

Introducing the Super Flower Leadex Platinum 750 W

While Super Flower has had 80 PLUS Platinum units for quite some time already, this Leadex Platinum 750 W (SF-750F14MP) is actually just about a year old series. It has succeeded the previous Golden King / Platinum Ice Butterfly units with mostly the same parameters. It is a fully-modular unit bearing 80 PLUS Platinum certification (@115 V). The casing is slightly deeper (165 mm) than standard (140 mm), but that is only a minor difference. Especially when the unit incorporates 135mm cooling fan. What’s more, the fan may be set to either always-on AUTO mode (when it spins quite slow) or to semi-passive ECO operation when it only starts spinning at certain load. There is a switch for that purpose by the modular connectors.

The unit is covered by 5-year manufacturer warranty and it can be found for a price starting at approximately 150 Eur. It is mostly available in Europe and eastern Asia only, and even here in only a few countries, especially Germany. What’s worth noting, customers may select black or white colors of the casing, as there are quite few quality power supplies in white color.

The single +12V rail in the Leadex Platinum 750 W is capable of delivering up to 62.4 A, that is 748.8 W so almost the full power output of the unit can be drawn from this rail alone. The +3.3 and +5 V rails provide ordinary 20 A each (or 100 W combined), which is recommended minimum by the ATX standard, even though even these figures are very rarely necessary these days. The remaining rails are the same as with most other units, that means 2.5 A for stand-by supply and 0.5 A for −12 V rail.

Packaging and accessories

The unit is packed within plastic bag and then in two pieces of foam, which are put on the sides of the unit (usually it sits on the first piece and is covered by the second). The cables and other accessories are then placed by the side of the unit. This time, the front of the box only tells us the rated power and certified efficiency of this unit.

However, the backside is rather filled with information: We have a lot of claims about Japanese capacitors, efficiency, fan control system and other things. We can also see the unusual fan curve with some additional information regarding it. It basically says the fan increases speed from minimum (or zero) to 750 RPM when the internal temperature reaches 55 °C and falls back when it cools down to 45 °C. When the temperature reaches 65 °C, it goes to full 1500 RPM and falls back to 750 not sooner than the temp drops to 60 °C. SF operates with ambient temperature, but I think they mean internal temp here. Otherwise it would mean the unit would stay passive the whole time, unless temperature reaches 55 °C outside the unit. We’ll see how it works in action…

As for the extras, we have a power cord, all the cables in separate nice bag, four black thumbscrews and the manual. No zip or other ties this time so it will only be one and a half point extra for the screws and the bag.

Pages: 1

Упаковка и комплектация

Блок питания поставляется в цветной коробке из плотного картона с глянцевыми вставками. На лицевой стороне расположено название и фотография белой модели, а также указан сертификат и возможность синхронизации подсветки. Присутствует QR-код для загрузки поддерживаемых моделей материнских плат.

С обратной стороны и на боковых гранях имеется вся необходимая информация об используемых патентованных технологиях, режимах подсветки и работы вентилятора. Таблицы с нагрузочными характеристиками и описанием кабелей и коннекторов нет.

Блок питания запакован в целлофан и зафиксирован демпферами из полиуретана. Все комплектные кабели упакованы в тканевом мешке с клапаном на липучке. В комплекте имеется бумажная инструкция, винты крепления и наклейка с логотипом производителя.

Кабели

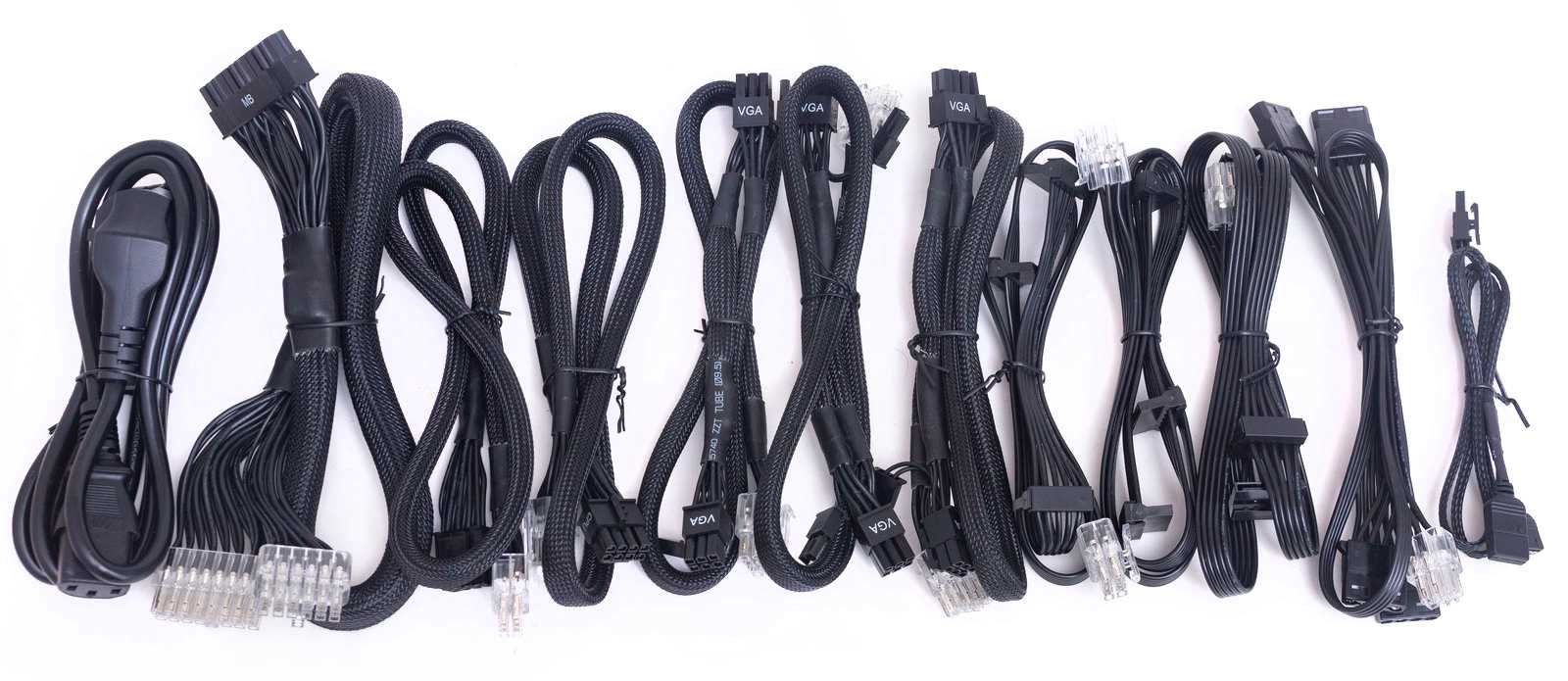

Блок питания комплектуется десятью модульными кабелями, сетевым шнуром и кабелем для подключения синхронизации подсветки к материнской плате.

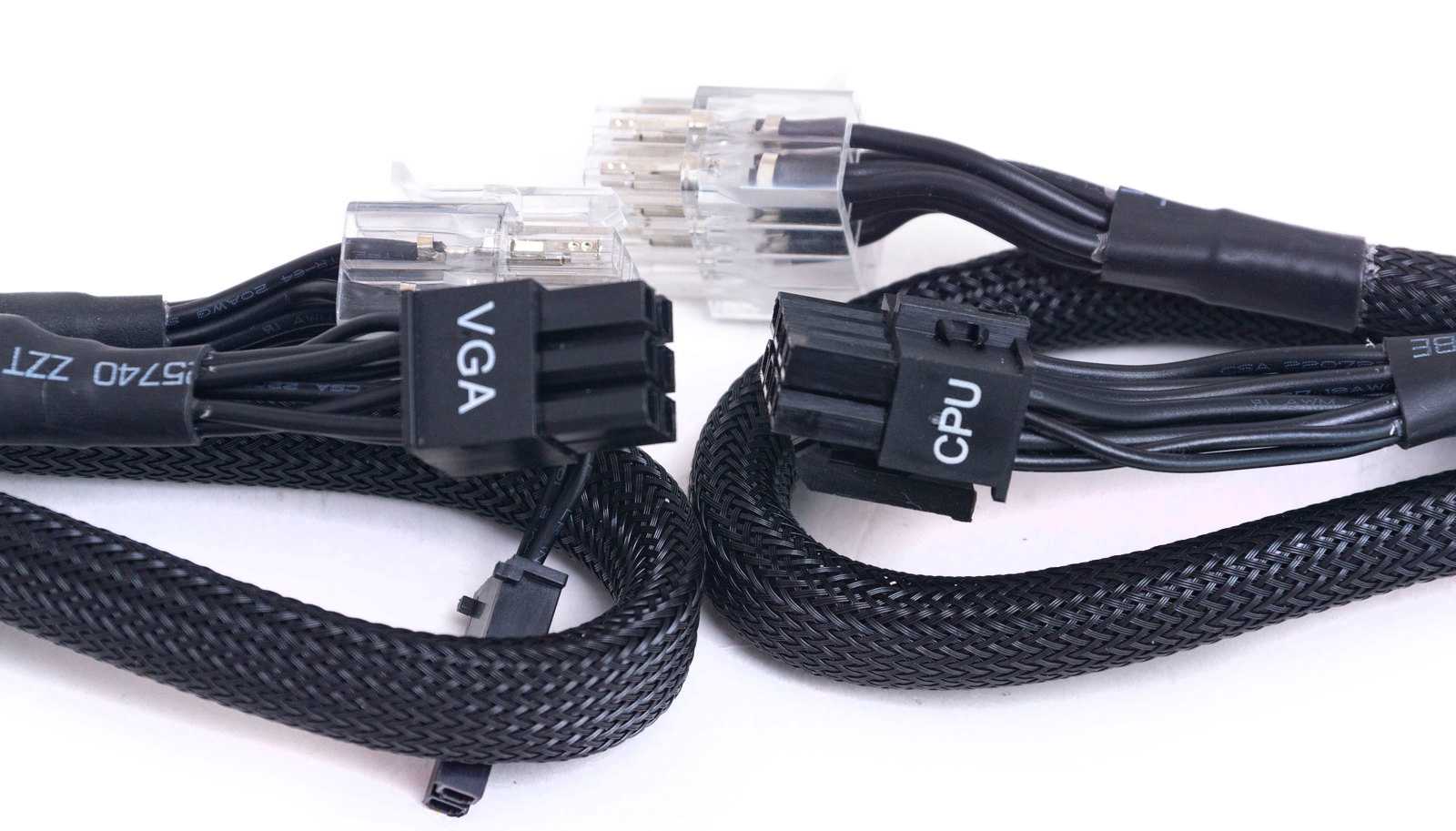

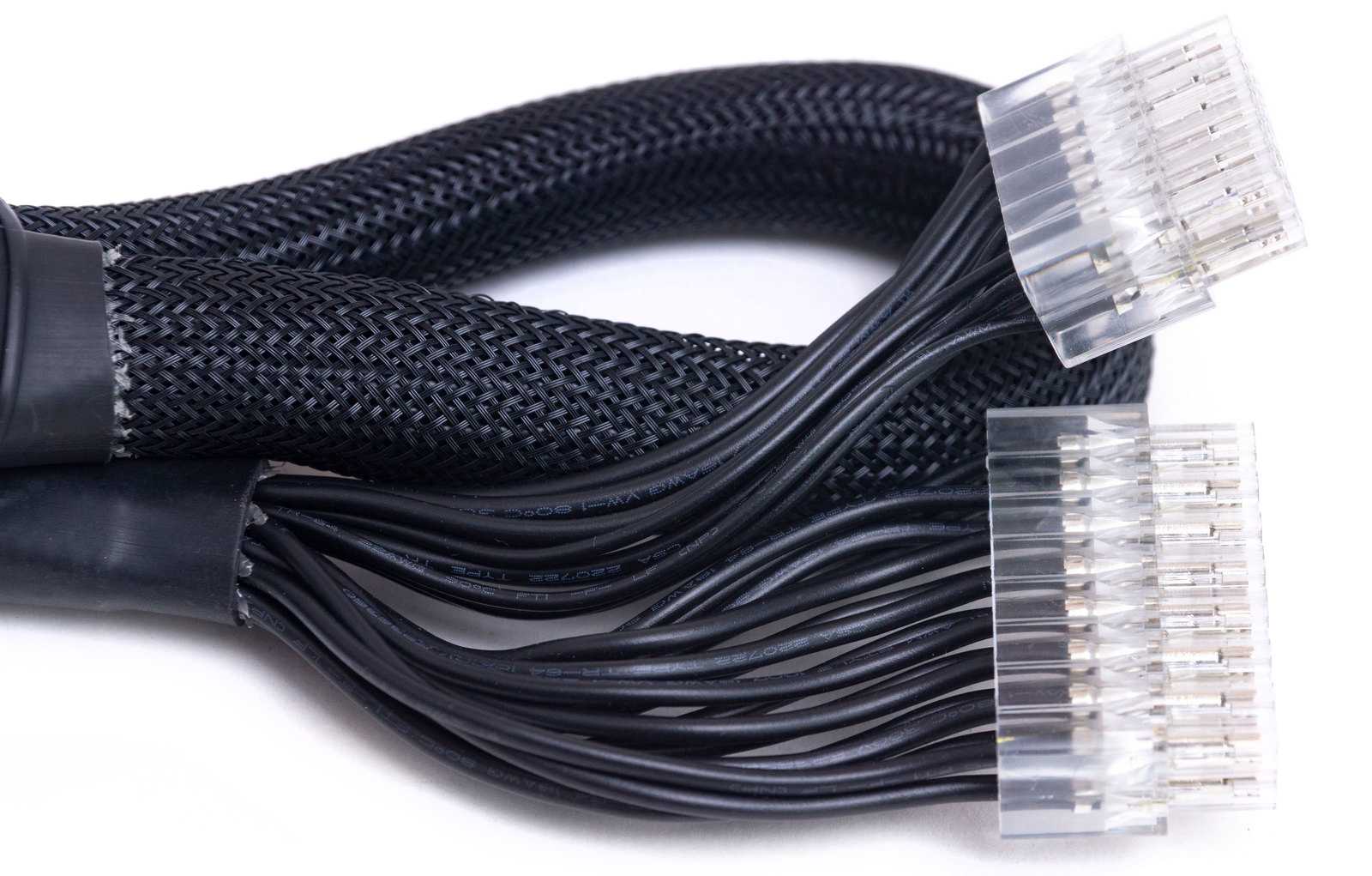

Кабели ATX, EPS и PCI-E в нейлоновой оплетке, для подключения периферии в виде плоских шлейфов. Коннекторы, подключаемые к разъемам блока питания, выполнены из прозрачного акрила. Все коннекторы подписаны белой краской.

Основной 20+4-пин кабель: 60 см;
Два кабеля питания CPU 4+4-пин: 70 см;
Три кабеля PCI-E с двумя разъемами 6+2-пин на каждом: 55+15 см.
Три кабеля SATA на три разъема: 55+12+12 см;
Один кабель Molex 4-пин: 55+10+10+10 см;
Один кабель-разветвитель в нейлоновой оплетке 3-пин для синхронизации подсветки с материнской платой.

Кабели достаточно мягкие. Сечение проводов ATX и EPS кабеля — 16 и 18AWG. PCI-E — 18AWG до первого коннектора и 20AWG до второго, 2-пин кончики подсоединены проводом 22AWG. Периферийные плоские кабели из проводов 18AWG.

Разбор и внутреннее устройство

Важное замечание: перед разбором блока питания нужно учесть, что это автоматически лишает гарантийного обслуживания, да и риск поражения электрическим током велик (на высоковольтных конденсаторах заряд может достаточно долго сохраняться после отключения от сети электропитания), поэтому самостоятельно лучше не лезть внутрьи в случае поломок или профилактических чисток от пыли обращаться в специализированные сервисные центры.

Две половинки корпуса блока питания Cougar VTE 600W соединены без хитростейс помощью специальных пазов и четырех винтов. Заводской стикер приклеен на один из винтов, как гарантийная пломба производителя. По внешнему виду платы и размещению компонентовпредположительно блок собран на заводах крупного ОЕМ-сборщика — компании HEC.

Внутри блока питания относительно свободное размещение силовых компонентов. В глаза бросаются два достаточно крупных радиаторас увеличенной площадью оребрения в верхней части, вокруг которых и сгруппированы большинство транзисторов и диодных сборок.

Фильтр электромагнитных помех и плавкий предохранитель размещенна отдельной достаточно крупной плате, которая жестко припаяна к внутренней стороне разъема сетевого кабеля 230 В. К основной плате провода питания подходят также через соединение пайкой.

Общая схема блока питания выглядит следующим образом:

Ввод питания после фильтра;
Выпрямитель;
Высоковольтный конденсатор CapXon серии LS;
Плата контроллера APFC;
Радиатор и компоненты преобразователя и активного корректора мощности (APFC);
Основной трансформатор;
Источник дежурного питания;
Радиатор преобразователя;
Фильтрующие конденсаторы выходных линий питания;
Разъем подключения вентилятора.

В качестве выпрямительного диодного моста используется GBU1506, прикрученный к одному из радиаторов охлаждения через прослойку из термопасты белого цвета. На этом же радиаторе элементы APFC преобразователя и корректора.

В качестве сглаживающего высоковольтного конденсатора используется CapXon LS VENT ёмкостью 270 мкФ на 420 В, рассчитанный на работу при температуре до 85 градусов Цельсия.

Контроллер преобразователя и корректора мощности на основе микросхемы CM6800TX вынесен рядом на отдельную вертикальную плату. На ней же микросхема CM03X, которая размыкает некоторые цепи при отключении APFC, чтобы уменьшить разрядный ток высоковольтного электролитического конденсатора, что облегчает повторный запуск БП при небольших простоях. Это особенно актуально на новых материнских платах с чипсетами Intel, где первичная инициализация UEFI BIOS при смене комплектующих или при определенных этапах настройки происходит в два этапа.

Источник дежурного напряжения построен на распространенной микросхеме TNY288PG, рядом в цепи используются электролитические конденсаторы Asia’X, рассчитанные на температуру до 105 градусов Цельсия, что немаловажно для работы в «stand-by» режиме, когда охлаждения вентилятором нет.

DC-DC преобразователь вторичной цепи собран на сборках диодов Шоттки MOSPEC S40M60C, S30M60C и еще нескольких элементах, маркировка которых закрыта крупным дросселем.

Фильтрующие конденсаторы выходных напряжений — CapXon серии KF с рабочей температурой до 105 градусов Цельсия. В нескольких частях платывстречаются и твердотельные конденсаторы.

Подключение вентилятора сделано через двухконтактный разъем, соединение усилено каплей черного герметика.

Обратная сторона платы хорошо пропаяна, силовые дорожки усилены слоем припоя. Сюда также вынесенонесколько управляющих микросхемс затертой маркировкой.

Общее впечатление от внутреннего осмотра блока питания положительное. Используемая элементная база среднего ценового диапазона, качество пайки и компоновки хорошее.

Упаковка и комплектация

Блок питания поставляется в глянцевой черной картонной коробке.

На лицевой стороне расположен логотип в виде бабочки на фоне с сотовой текстурой. Также имеется указание модели и эффективности.

На обратной стороне приводится спецификация продукта с иллюстрацией основных особенностей и график работы вентилятора в ECO-режиме.

Дополнительное описание особенностей приводится на боковой стороне.

В коробке находится блок питания в полиэтиленовом мешке, зафиксированный в ячейках из полипропилена, и тканевый футляр с клапаном на липучке, в котором находится весь комплект модульных кабелей.

Также имеется бумажная инструкция и набор крепежных винтов.

Всего в комплекте 11 модульных кабелей и сетевой шнур.

Кабели в нейлоновой оплетке:

Основной 20+4-пин кабель: 55 см;
Два кабеля питания CPU 4+4-пин: 65 см;
Четыре кабеля PCI-E с разъемами 6+2-пин: 55 см.

Кабели без оплетки с плоскими шлейфами:

Три кабеля SATA по три разъема: 50+10+10 см;
Один кабель Molex 4-пин: 50+10+10+10 см.

Сечение проводов — 18 AWG.

Схемотехника

Корпус блока питания опломбирован сбоку наклейкой, которую легко повредить случайно даже без разборки. Надо быть аккуратным, чтобы не надорвать её и не лишиться двухлетней гарантии при сборке ПК. В этом плане пломба на одном из винтов на корпусе была бы более удачным вариантом.

Внутреннее исполнение аккуратное. Относительно небольшая мощность в 650 Вт и размещение части элементов на компактных вертикальных платах позволили разместить силовые элементы без нагромождения, чтобы обеспечить нормальное охлаждение потоком воздуха от вентилятора.

В блоке питания реализован фильтр электромагнитных помех. Одна часть его компонентов распаяна с внутренней стороны входного разъёма на компактной плате, вторая часть (X-кондесаторы и дроссели) — на основной плате. Соединение между ними — проводами, впаянными напрямую без использования клемм.

Выпрямительная диодная сборка GBU606 установлена без радиатора охлаждения. Учитывая мощность блока питания и работу только в сетях 230 В, такого исполнения достаточно.

Корректор мощности собран по упрощённой схеме всего с одним ультрабыстрым выпрямительным диодом BYC8-600P (600 В, 8 А) и транзистором GPT18N50DG. Ещё пара таких же полевых транзисторов GPT18N50DG используется в качестве ключей главного преобразователя.

ШИМ-контроллер CM6805AG из цепи PFC размещён на вертикальной плате, на которой с физическим отделением также распаяны: супервизор ST9S313, разъём подключения вентилятора и термопара, вынесенная на проводе до радиатора преобразователей линии +12 В.

В глаза бросается заметная экономия на высоковольтном сглаживающем конденсаторе. Установлена достаточно дешевая пара ёмкостью по 150 uF производства 12KUANG JIN. Понятно почему производитель ограничился гарантией 2 года на блок питания в целом.

В качестве шим-контроллера линии дежурного питания +5VSB использована микросхема EM8569C. Электролитические конденсаторы в этой цепи также из бюджетной серии, правда рассчитанные на рабочую температуру до 105 °C.

Элементы, формирующие шину +12 В, охлаждаются радиатором с увеличенным оребрением сверху. Применена пара 6N32R и диод Шоттки MBR20H60CT.

Преобразователи шин +3,3 В и +5 В представлены двумя отдельными DC-конвертерами на вертикальных платах. На каждом распаян мосфет B04N03, M30C4D и синхронный ШИМ-контроллер EM5301F.

Модульные разъёмы также вынесены на отдельную плату. На ней установлены три дополнительных фильтрующих электролитических конденсатора.

Заключение

Блок питания Cougar VTE 600W хорошо показал себя в процессе подготовки обзора. Его результаты в тесте зависимости напряжения основных линий питания от нагрузкивыглядят весьма достойно. Отличная стабилизация линии +3,3 В, не проседающее ниже номинала напряжение линии +5 Ви хорошее удержание линии +12 Вс отклонением менее 1% — хороший результат. Блок питания по праву носит отметку энергоэффективности 80PLUS Bronze, показывая высокий КПД при 40-50% мощности. Опасения вызывает только примененный вентилятор малоизвестного бренда, но здесь всё расставит на свои места только проверка временем. Учитывая достаточно агрессивную (по отношению к конкурентам, а не к покупателю) ценовую политику компании Cougar, на отечественном рынке блок питания потенциально может выйти в топ продаж в сегменте цен около 3 000 рублей. Ближайшие по стоимости конкуренты с сертификатом 80PLUS Bronzeв виде Aerocool KCAS 600W, Deepcool DA 600W, Chieftec Force 650W, Xilence Performance A+ XN062 630W выходят чуть дороже и/или технологически немного уступают Cougar VTE 600W.

Преимущества Cougar VTE 600W:

Низкая стоимость;
Неплохой внешний вид;
Оптимальная мощность;
Хорошая стабильность напряжения основных линий под нагрузкой;
Негромкая работа вентилятора;
Поддержка технологий защиты: OCP, OVP, UVP, SCP, OPP.

Недостатки:

Информация о сертификации 80PLUS Bronze не подтверждается на сайте Plug Solutions.
