Обзор квадрокоптера syma x5uw

Пульт управления

Несмотря на наличие мобильного приложения «Сима FPV», основное управление квадром осуществляется со стандартного 4-х канального контроллера, работающего на устойчивой частоте в 2,4 ГГц.

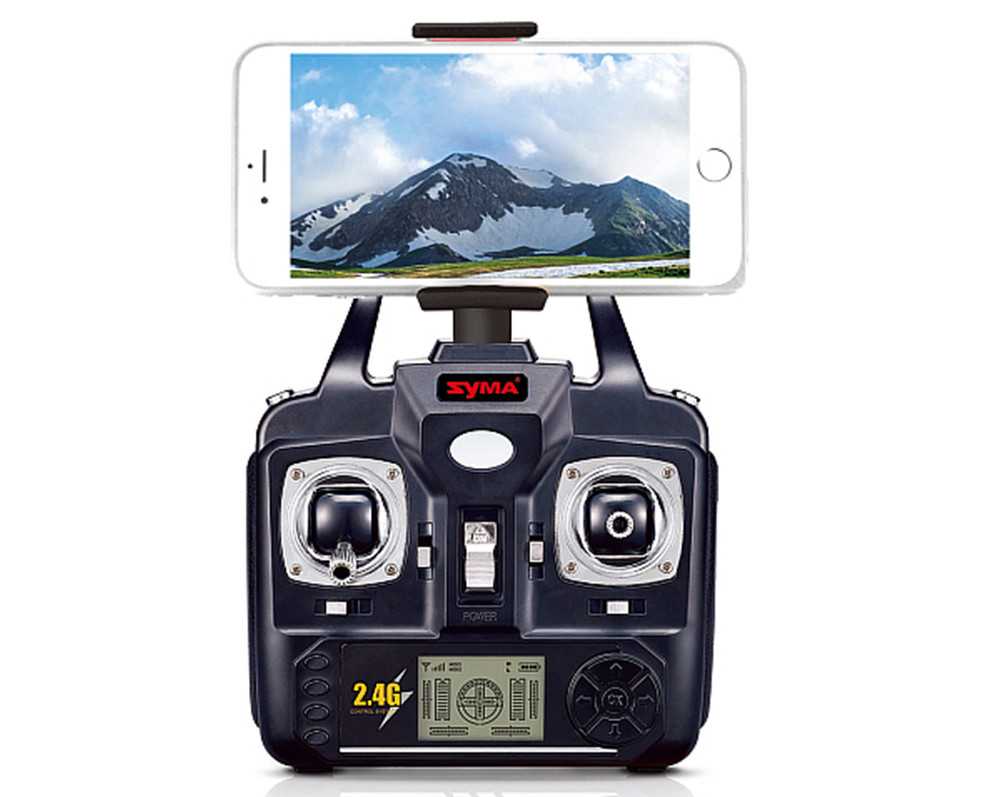

Специально оборудованное крепление для мобильного устройства, к сожалению, несколько ограничивает их габариты, так что установить на него планшет будет невозможно. Зато заботливо предусмотренная производителем ручка для переноски пульта несколько сглаживает этот отрицательный момент.

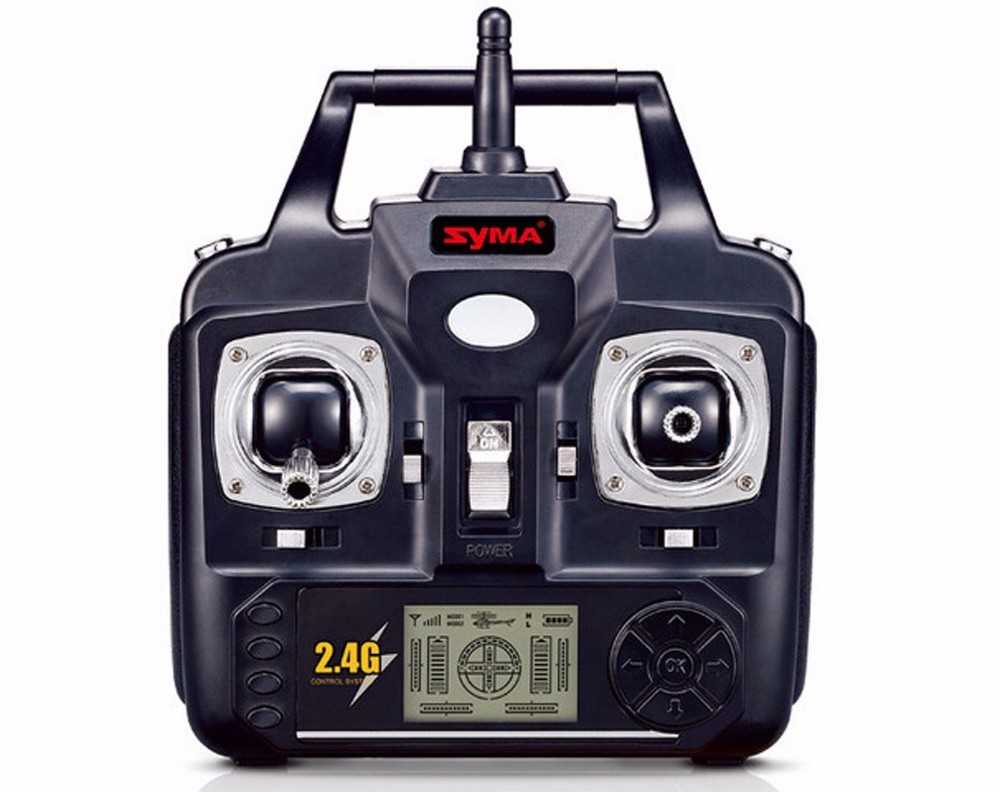

Контроллер с четким монохромным жк-экраном отражает все параметры беспилотника. Система управления дроном реализована в 2-х режимах: Mode1 и Mode2. Питание ПДУ осуществляется за счёт 4-х батареек типа 4 АА, которые устанавливаются в специальный отсек с тыльной стороны.

Описывать всю систему управления не будем, акцентируем внимание только на часто задаваемых вопросах:

Как настроить и откалибровать квадрокоптер?

Для этого сначала включите дрон, затем пульт и отведите левый стик до упора вниз. Поднимите коптер на 1,5 – 2 метра, чтобы понять заносит ли его. Если да, то опустите аппарат и установите его на ровную поверхность.

Теперь нужно сбросить настройки, для этого левые и правые стики одновременно отведите сначала вниз, затем – налево. Подождите 1 минуту, чтобы настроился гироскоп. После чего оба стика отведите вниз и направо, чтобы откалибровать акселерометр. Калибровка завершена, если после этого аппарат всё ещё заносит в какую-либо сторону, необходимо провести триммирование.

Как включить «headless mode»?

Для этого нажмите левую кнопку на торце пульта и подержите её всего пару секунд.

Как летать более быстро и агрессивно?

Для переключения скоростей служит всё та же торцевая левая кнопка, краткое нажатие которой переводит квадр из режима LOW (медленно) в HIGH (быстро) и наоборот.

Как делать флипы?

Чтобы совершить в воздухе переворот, нажмите правую кнопку на торце пульта.

Как включить камеру?

Камера активируется с помощью смартфона и установленного на него приложения «SYMA FPV».

Программное обеспечение

Разработанное изготовителем приложение «SymaGo» позволяет взглянуть на систему пилотирования по-новому параллельно с возможностью просмотра изображений с высоты птичьего полёта в онлайн-режиме:

Эмулятор пульта управления

Программа имеет интуитивно понятный интерфейс: сенсорные стики, иконки выбора опций, отображение информации о состоянии квадрокоптера и камеры.

«App Gravity Control»

Интуитивное управление беспилотником посредством превращения телефона в контроллер, наклоны которого направляют летательный аппарат в нужную сторону.

Функция навигация по чекпоинтам

На экране смартфона всего в несколько касаний задаётся маршрут, после чего коптер, заранее поднятый на необходимую высоту и находящийся в режиме зависания, летит по обозначенной траектории. Отображаемый на дисплее один из стиков управления позволяет координировать движение аппарата или полностью его останавливать во время автоматического полёта, своевременно реагируя на возникшие по курсу препятствия. По завершению движения дрон остановится и зависнет в воздухе в ожидании следующих команд.

Основные возможности модели Syma X5SW

Квадр Syma X5SW стал, возможно, одной из самых ожидаемых новинок выпущенного под брендом Syma Toys. А всё потому, что компания не только давно покорила радиолюбителей отличным качеством своей продукции по достойной цене, но и потому, что новая модель от Симы вместе со всеми достоинствами обладает FPV-камерой. Так что теперь полёты квадрокоптера можно наблюдать в онлайн-режиме.

Но на этом достоинства данной новинки не исчерпаны. Но обо всём по порядку.

Двухмегапиксельная HD-камера с поддержкой системы Wi-Fi может транслировать видео на устройства, которые поддерживают iOS и Android. То есть получать данные о полёте своего коптера вы можете сразу на свой смартфон или планшет. К тому же осуществлять запись квадр сможет в течение 30 минут.
Но данная версия квадрокоптера ценна не только и не столько за счёт аэросъёмки, но и также возможностью проделывать различные трюки в воздухе, для этого есть специальная функция «флип».

Полезной функцией станет «безголовый» режим, или Headless, с помощью которого коптер «запоминает» расположение по отношению к пилоту. Не зависимо от того, какой стороной повёрнут к вам дрон, в этом режиме, если опустить рычажок на пульте управления вниз, то квадр не даст задний ход, а полетит к вам.
Стабильность полёта — ещё одна важная характеристика, которая для данной модели обеспечена гироскопом на 6-ти осях

Таким образом это обеспечит «устойчивость» дрона в воздухе, даже в ситуации, когда квадр летает в ветреную погоду, что очень важно для аппарата, который несёт на своём борту камеру.
Подсветка — тоже важный пункт в конструкции квадра. Данная модель может похвастаться яркой светодиодной подсветкой красного с одной стороны и синего — другой цветов.
Время и дальность полёта для этой игрушки не удивит своими большими цифрами: квадр будет летать в течении 7-10 минут на расстоянии до 50 метров, что является стандартными цифрами для квадра данного класса.. Так, не смотря на то, что мы имеем дела с «игрушкой», но её функциональность и возможности однозначно порадуют как продвинутого пользователя, так и новичка

Так, не смотря на то, что мы имеем дела с «игрушкой», но её функциональность и возможности однозначно порадуют как продвинутого пользователя, так и новичка.

Технические и эксплуатационные характеристики

Если говорить о функциях и возможностях дрона, то сразу отмечаем наличие FPV и Wi-Fi. После этого у стандартных дронов цена взлетает, что не произошло с нашим аппаратом

В своем большинстве именно из-за этих двух функций мы обращаем внимание на него (ну и цена, конечно), наличие FPV стразу открывает огромное количество возможностей, а наличие Wi-Fi поможет вам синхронизировать передаваемое изображение с любым мобильным устройством, закрепленным к гарнитуре радиоуправления

Для этого достаточно считать штрих-код на упаковочной коробке и установить мобильное приложение на ваше устройство, или скачать программное обеспечение по ссылкам и подключив телефон или планшет к компьютеру, скинуть его и установить.

После этого, следуя инструкциям, необходимо синхронизировать устройство с передатчиком и антенной на квадрокоптере, пройти небольшую обучающую программу и можно пробовать взлетать. Теоретически при помощи Wi-Fi можно увеличить возможности квадрокоптера, но это нужно пробовать самостоятельно, на свой страх и риск.

Характеристики мультикоптера:

Формат: RTF;
Гарнитура радиоуправления: 4 батареи типа АА, 1,5 В (нет в наличии), 2,4 ГГц, 4-х канальная;
Двухрежимный контроллер;
Радиус дистанционного управления: около 50 метров;
Модель электродвигателя: бесколлекторный;
Устойчивость: Shatter;
Шестиосевой гироскоп;
Силовой источник питания: литий-полимерный, 500 мАч, 3,7 В;
Продолжительность полета: около 7 минут;
Длительность полной зарядки батареи: около 120 минут;
Тип зарядного устройства: USB;
Габаритный размер: 310х310х105 мм;
Время записи видео: около 30 минут;
Ориентировочная стоимость (согласно banggood.com): около 3800 рублей.

Для каких целей Вы используете/будете использовать квадрокоптер?

Наличие FPV также дает вам ещё одно преимущество — вы сможете практиковать управления по нему, как для проводимых Drone Racing соревнований, которые все чаще начинают проводиться в различных странах. Конечно, до спортивной модели этому квадрокоптеру ещё далеко, но основы, изученные на нем, послужат хорошим толчком в будущее.

Немаловажным фактором является наличие бесколлекторных электромоторов. Честно говоря, даже удивительно, что на столь бюджетную модель поставили такие двигатели, но факт остается фактом, и подъемная тяга, благодаря им, настолько высока, что вы сможете установить на Симу камеру типа GoPro c небольшим подвесом, что существенно улучшит качество изображения.

Гарнитура радиоуправления имеет стандартные формы и подходит с более ранних моделей. Отличием от первых пультов является наличие небольшого монитора внизу, на котором вы можете в режиме онлайн видеть всю телеметрию, поступающую с дрона во время полета.

Это поможет вам сориентироваться и выбрать правильные маршруты движения, в зависимости от оставшегося времени заряда батареи.

На пульте имеется крепление, благодаря которому вы можете закрепить мобильное устройство размером до 5 дюймов, что на практике вполне достаточно.

При креплении более больших устройств возникает некомфортное чувство, когда устают кисти рук при постоянном удерживании дополнительного веса.

При критических показателях для быстрого возврата имеется функция «возврат домой», которая завершит выполнение всех задач и максимально быстро вернет дрон к источнику сигнала.

Для любителей трюков на мультикоптере есть функция 360 градусного флипа, что при таких размерах очень хорошо и достигается благодаря мощным моторам, и великолепной стабилизации квадрокоптера, осуществляющейся наличием шестиосевого гироскопа.

По сравнению с первой серией, наш дрон получил более красивые цвета и улучшенное усиленное шасси. Производитель сделал выводы, что при дополнительной установке оборудования и соответственно увеличения общего веса требуется более устойчивое, и надежное посадочное шасси, что и было реализовано в данной версии.

Преимущества мультикоптера:

Хорошая аэрофотосъемка;
Неплохая, как для такой цены, камера;
Передачи видео по Wi-Fi в режиме реального времени;
Можно использовать как на улице, так и в помещении;
Усиленно шасси;
Оригинальная цветовая схема.

Минусы изделия:

Пластмассовые узлы электромоторов;
Некоторая сложность при установке программного обеспечения;
Слабые защитные кожухи;
Небольшая дальность полета;
Малый запас аккумуляторной батареи.

Полетные качества

По части летной практики X5UW показал весьма хорошие результаты. Чувствительное и отзывчивое управление квадрокоптером однозначно понравится новичкам. Переключением между двумя скоростными режимами можно выбрать приоритет на тягу или управляемость.

БПЛА безупречно выполняет перевороты в воздухе, отрабатывает автоматический взлет и посадку, хорошо держится в одной точке. К слову, зависание на месте хорошо работает только при максимальной тяге, в режиме Low дрон сносят порывы ветра.

В X5UW была воплощена функция Flight Plan без навигации по GPS. Достаточно задать траекторию на экране смартфона и аппарат выполнит маневры по заданному маршруту. Во время автоматического полета на дисплее высвечивается один из стиков управления. С его помощью пилот может облетать препятствия на пути X5UW.

Подлетев к финальной точке маршрута, дрон переходит в режим удержания высоты до получения следующих команд. В этом моменте нужно быть особенно внимательным. Не отходите далеко, иначе после потери сигнала аппарат попросту камнем упадет вниз.

Перед полетом датчики квадрокоптера необходимо калибровать. Для этого поставьте аппарат на ровную горизонтальную поверхность и нажмите на стик газа. Переместите оба стика в разные положения, затем выйдите из калибровки еще одним нажатием. Процесс завершен.

Аналоги и стоимость Syma X5SW

Многие уже успели отметить, что квадрокоптер Syma X5SW является копией Syma X5C-1, с той лишь разницей, что предыдущая модель не имела FPV-камеру, в то время как новинка обойдётся дороже почти на 20 долларов.

Рядом с этой моделью стоит ещё относительно новенький квадр, который был выпущен чуть раньше — весной того же 2015 года — X5SC, который также мало чем отличается по своей комплектации, но проигрывает модели X5SW из-за отсутствия всё той же FPV-камеры.

В целом, квадр является уникальным явлением на сегодняшний день, так как представляет собой недорогую модель, которая поддерживает Wi-Fi-трансляцию полёта, в то время как ценник на другие аналоги имеющие в своей комплектации FPV-систему почти всегда превышает отметку 100 долларов.

Цена же колеблется в зависимости от того, где вы собираетесь приобретать X5SW, но в целом можно спокойно ориентироваться на сумму от 4 до 6 тысяч рублей. Так, покупка на Юлмарте сейчас данная модель обойдётся в 5 тысяч рублей, а на AliExpress цена опускается чуть ниже 4 тысяч рублей.

Обзор квадрокоптера X5SW 1от компании Syma Toys

Батарея и зарядка

Литий-ионный однобаночный аккумулятор вмонтирован в особый корпус, легко вставляемый в отведённый под него отсек с автоматическим подсоединением к разъёму питания. Это нововведение с одной стороны значительно облегчает принцип подключения батареи и повышает уровень её безопасности, с другой – делает невозможным замену АКБ на сторонний элемент питания.

Однако производитель выпускает аккумуляторы для X5UW и отдельно, в том числе и с повышенной ёмкостью, и, что особенно приятно, по вполне приемлемой стоимости. Кроме того изготовитель предлагает специальное беспроводное гнездо для подзарядки сразу трёх АКБ (в базовую комплектацию не входит и покупается отдельно).

Комплектация, дизайн, пульт ДУ

Во-первых, устанавливая в коптер оборудование с достаточно высокими техническими характеристиками, производителям удалось не повысить его цену – на российском рынке данный беспилотник можно купить всего лишь за 4-5 тысяч рублей.

Во-вторых, это дизайн. Именно в процессе создания Х5 производители решили отказаться от традиционного внешнего вида и создать что-то совершенно новое, что бы отличало икс пятый от его наследников и предшественников. Стоит сказать, что у них это действительно получилось, притом достаточно неплохо – округлые формы корпуса выглядят стильно в сочетании с минималистичными рисунками и яркими светодиодами.

Однако, футуристичная «внешность» коптера сделала его фактическим близнецом знаменитого «Фантома» от китайской компании Dji.

Ситуацию спасают кожухи для защиты винтов пропеллера – их установка придает дрону от Syma индивидуальности и уникальности. Эта деталь выполнена из весьма эластичного пластика. Имеет она, кстати, не только декоративное назначение – помимо внешнего вида защита добавляет и безопасности как самому дрону, так и его пилоту и окружающим. К тому же, защитные кожухи влияют на срок службы винтов, продлевая его и защищая от быстрого износа.

Стоит отметить, что и светодиодные полётные огни на «ногах» устройства созданы не только для придания красоты – с их помощью вы сможете не потерять квадрокоптер из виду, даже если запустите его ночью.

Судить о том, что новый дизайн дронов от Syma Toys пришелся по душе пользователям, можно по восторженным комментариям к продукции.

Комплектация у икс пятого практически такая же, как и у большинства коптеров из ценового сегмента «эконом». В коробке помимо самого квадрокоптера и аппаратуры для дистанционного управления вы найдете съемные кожухи для защиты винтов пропеллера, такие же съемные «лыжи» или шасси, зарядное устройство для аккумулятора и комплект для ремонта, который состоит из дополнительных винтов и отвертки.

Поставляется Х5 в комплектации RTF – Ready To Fly – то есть после полного заряда аккумулятора и установки защиты и шасси вы сможете отправляться в первый полёт.

Над чем так же поработали производители, так это над пультом дистанционного управления – он уже совсем не тот, к которому любители Syma могли привыкнуть. Теперь вместо джойстика, похожего на контроллер от приставки X-Box, вы получаете аппаратуру побольше с серьезным видом.

Правда, при внимательном рассмотрении вы поймете, что серьезность эта фальшивая – кнопочный джойстик и копки по левую сторону экрана являются просто резиновыми вставками. Остальные же элементы – от антенны до LCD-дисплея – абсолютно настоящие.

Помимо привычных левого и правого стиков, на коптере имеются теперь переключатели режимов, скоростей, направления полёта. На дисплее вы сможете следить за состоянием квадрокоптера в полёте – высотой, дальностью, скоростью и остаточном заряде батареи.

Камера

1-мегапиксельная камера умеет снимать HD видео (1366*768px) с частотой 15 кадров в секунду. Она оборудована модулем Wi-Fi для беспроводной связи со смартфоном пилота в режиме FPV. На девайсе можно просматривать трансляцию видео с камеры в реальном времени с небольшой задержкой.

X5UW в первую очередь ориентирован на новичков. Низкокачественная камера не предназначена для аэросъемки. Она не оборудована системами оптической стабилизации, поэтому изображение постоянно размывается при малейшем подрагивании дрона. При этом в 720p удается «выжать» максимум 20 кадров в секунду.

Примеры видео:

То же самое касается фотографий. Их можно сравнить разве что с низкокачественными снимками дешевых смартфонов. Заменить столь плохое оборудование тоже нет возможности, SYMA X5UW не оборудован универсальным разъемом для большинства экшн-камер, да грузоподьемности БПЛА не хватит для подъема даже самых компактных из них..

Примеры фото:

Вывод — камера данного квадрокоптера предназначена исключительно для улучшения ориентирования в пространстве, и не претендует на качественную видеосъемку.

Внешний вид

В сравнении с предыдущей моделью коптер Syma X5SC подрос почти в 2 раза благодаря изменению посадочных опор, которые из упругих лыж превратились длинные ножки. Кроме того корпус беспилотника слегка сплющен, что в результате улучшило его аэродинамические свойства.

Ударопрочный ABS-пластик, из которого выполнен фюзеляж и остальные аксессуары, так же упруг и податлив, что предотвращает появление трещин и разломов при падении аппарата или столкновении его с другими объектами. Особую прочность обеспечивают также системы крепления защитных решёток и посадочных опор, которые не только устанавливаются в технологические отверстия, но и дополнительно фиксируются саморезами.

Производитель представляет на выбор 3 цветовых вариации:

Классический белый
Глянцевый чёрный с микро блёстками
Яркий красный

HD-камера устанавливается в центре нижней части фюзеляжа в специальные направляющие с фиксирующей защёлкой. Здесь же – кнопка питания и разъём для подключения камеры. Место для карты памяти отведено на самой видеокамере с её тыльной стороны.

Светодиодная иллюминация, выполненная линейкой из нескольких светодиодов, размещена снизу по краям осевых направляющих: красная подсветка обозначает головную часть дрона, зелёная – заднюю.

Электромоторы полностью погружены в корпус и закрыты защитными панелями, что создаёт дополнительную защиту от их загрязнения. Отдельным плюсом является маркировка пропеллеров, обозначающая сторону их вращения, что гарантирует правильность их установки.

В отличие от других моделей аккумуляторный отсек располагается в торцевой части фюзеляжа.

Дизайн

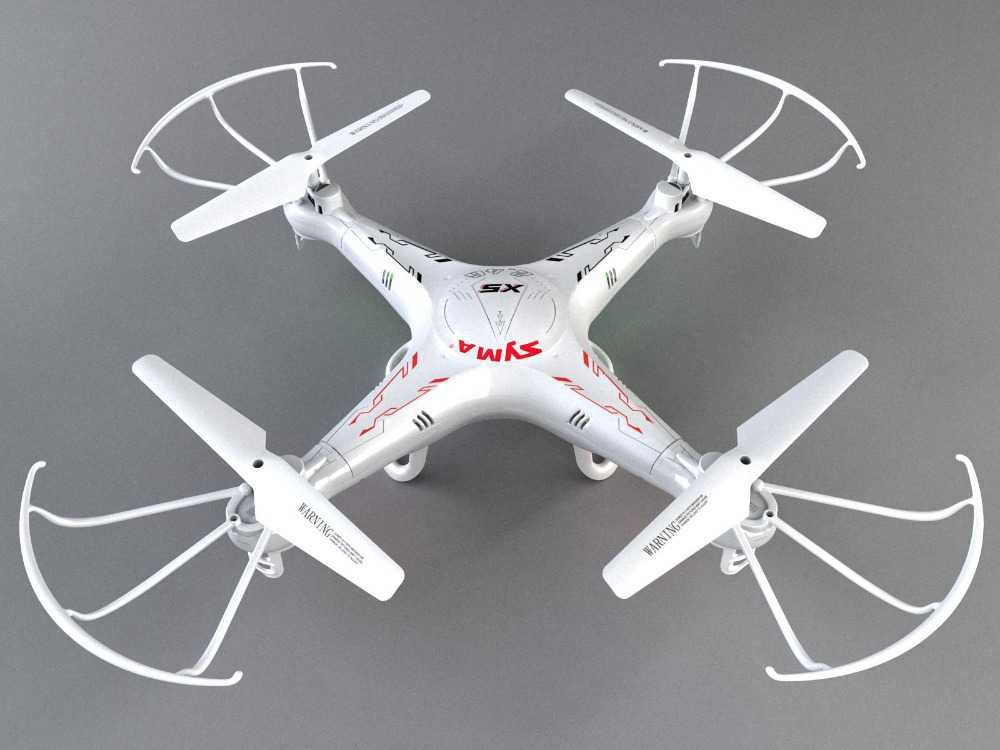

Дрон X5 заметно отличается от своих предшественников бренда «Сима». Х-образная форма стала более вытянутой, без ярко обозначенной платформы посередине, приобрела больше обтекаемости. В каждой детали аппарата просматриваются элементы футуризма, а нанесенный сверху Syma X5C орнамент напоминаем рисунок микросхемы, мысленно отсылает к техностилю «десептиконов». Выпускается X5 только в белой гамме.

Корпус квадра выполнен их мягкого, податливого, но ударостойкого пластика. Этими же характеристиками обладают и защитные конструкции для лопастей. В задней части фюзеляжа расположена кнопка питания и разъем для карты памяти. В нижней части корпуса Syma X5C предусмотрено технологическое отверстие для аккумуляторной батареи, закрывающееся крышкой. На ней же находится крепление для видеокамеры.

Светодиодные огни размещены снизу на каждом луче дрона Syma. Причем выполнены они в двух цветовых решениях: красные расположены в передней части квадра, зеленые — в задней. Это позволяет пользователю без труда определить направление беспилотника во время полета.

Посадочные «шасси» Syma X5C выполнены в 2 вариациях. Одни расположены по краям лучей и являются неотъемлемыми элементами конструкции дрона. Другие представляют собой подобие лыж, которые закрепляются на днище, но могут быть сняты, если не используется видеокамера.

Технические и лётные характеристики

Размеры коптера позволяют отнести его к классу средних квадрокоптеров. Его габариты – 31,5 сантиметра как в длину, так и в ширину, а в высоту квадрокоптер достигает практически 11 сантиметров. Диаметр его пропеллеров – чуть менее полутора сантиметров. Весит он с установленной камерой, защитой и «ногами» всего 140 грамм.

Производители установили в квадрокоптер литий-полимерный аккумулятор на 3,7 Вольт, емкость которого — всего лишь 500 мАч. Столь малая емкость обеспечивает и скромное время полёта – всего лишь 4-5 минут. Стоит сказать и о том, что полёт на последних минутах может быть достаточно опасным, так как в случае полной разрядки аккумулятора в полёте квадрокоптер просто рухнет.

В силу того, что X5SW – дрон уже не маленьких, а средних размеров, его стойкость к ударам и падениям на твердые поверхности снижается в разы. Еще один недостаток аккумулятора, установленного производителями в качестве базового, – время зарядки.

Пульт дистанционного управления работает от пальчиковых аккумуляторов в 1,5 Вольта типа АА. Связывается и передает сигналы дрону он при помощи 4 каналов связи и работает на частоте 2,4 гигагерца – таким образом, полёты на X5SW можно производить не только в закрытых помещениях, но и на улице, при этом не боясь помех, которые могли бы нарушить связь между пультом ДУ и квадрокоптером.

Есть у пульта еще один плюс: долгое время разработок для усовершенствования модели дали плоды, и теперь время отклика коптера на сигналы и аппаратуры стало гораздо меньше.

Также на пульте установлен дисплей, через который вы сможете следить за состоянием вашего квадрокоптера в полёте, – на экране будут отображаться показатели высоты и дальности полёта, остаточный заряд аккумулятора беспилотника и многое другое.

Что наверняка покажется вам, как и многим пользователям, странным при подробном рассмотрении пульта управления, так это наличие бутафорских кнопок и джойстика возле экрана. И нет, это вовсе не заготовки под установку дополнительного оборудования в более дорогих комплектациях, как можно встретить, к примеру, на автомобильных торпедах. Просто производители, видимо, решили придать аппаратуре серьезности, вот и всё.

Производителем заявлено, что радиус действия пульта – более 50 метров, однако практические испытания показали совершенно другие результаты. Безусловно, вы можете запустить свой коптер на расстояние в 50 и более метров, но при этом будьте готовы потерять с ней сигнал.

Тот факт, что у этой модели квадрокоптера нет системы GPS-навигации, потеря сигнала будет означать фактическую потерю квадрокоптера. С вероятностью в 90% можно говорить о том, что найти дрон будет невозможно, так как его будут сносить даже слабые порывы ветра. В связи с этим наиболее оптимальной дальностью полёта считается 40 метров, максимум – 45.

Подниматься на большую высоту эта модель дрона также не сможет за счет невысоких показателей тяги, обеспечиваемой коллекторным мотором, поэтому максимальный показатель подъема будет колебаться у отметки в 50 метров.

Полёт производители обещают стабильный и совсем не врут – в этом устройстве есть встроенная система стабилизации – или гироскоп – с шестью осями, который даже после самых сложных фигур высшего пилотажа скоординирует квадрокоптер относительно горизонта и не даст ему упасть.
