Обзор и тест thermalright macho rev.b

Технические характеристики

  • Бренд: Thermalright;
  • Модель кулера: Le Grand Macho RT;
  • Тип: односекционный, башенный;
  • Совместимые сокеты: Intel LGA 775/1150/1151/1155/1156/1366/2011/2011-3, AMD Socket AM2(+)/AM3(+)/FM1/FM2(+);
  • Материал радиатора: алюминий;
  • Материал подошвы: никелированная медь;
  • Количество тепловых трубок: 7;
  • Диаметр тепловых трубок: 6 мм;
  • Размер радиатора: 159(В)×150(Ш)×120(Г) мм;
  • Пластины радиатора: 35 шт, толщина – 0,4 мм, зазор – 3,1 мм;
  • Вес радиатора: 900 г;
  • Модель вентилятора: TY-147 B;
  • Размер вентилятора: 140(В)×152(Ш)×26,5(Т) мм;
  • Вес вентилятора: 160 г;
  • Скорость вращения: 300-1300 RPM;
  • Шум: 14-20 дБ;
  • Воздушный поток: 16,9-73,6 CFM;
  • Коннектор: 4 pin;
  • Подшипник: Fluid Dynamic Bearing (FDB)
  • Тепловая мощность: 280 Вт.

Тестирование

Тестовое ПО:

LinX AVX 0.6.4- в качестве нагрузки на процессор, значение объема задачи — 40000, продолжительность нагрузки — 30 минут.Для замера температуры ядер использоваласьCoreTemp.

Тестирование проводилось в вышеуказанной конфигурации, а в качестве термоинтерфейса была использована термопастаArctic Cooling MX4. Скорость вращения лопастей у всех корпусных вентиляторов была установленана возможный максимум, комнатная температура на момент тестирования составляла 23-24°C. С каждой новой статьей о системах охлаждения сравнительная таблица пополняется новымиданными, что делает её изучение более интересным.Почти все представленные в сравнении системы охлаждения тестировались в состоянии «из коробки», лишь в случае сCorsair H110 были использованы некомплектныевентиляторы(Noctua NF-A14 FLX).Раздел «тестирование» делится надва подхода.Первый подход заключается в выяснении максимальных возможностей тестируемых экземпляров, при этом на создаваемый системами охлаждения шум внимания не обращается. Второй подход заключается в поиске наиболее комфортных шумовых характеристик тестируемых экземпляров с последующим повторением нагрузки и замером максимальных температур ядер процессора. На графиках, которые представлены ниже, указаны минимальные/максимальные температуры (°C)ядер процессора в простое/нагрузке.

Подход №1.

В этом случае тестируемая модель обошла многих конкурентов, что, несомненно, радует. Вероятнее всего сказывается большая площать рассеивания и продуманная конструкция алюминиевых ребер. Также, важную роль играет комплектный вентилятор, который обеспечивает высокий уровень продуваемости конструкции. Воздушный поток, который обеспечивает TY-147A при максимальном значении RPM, создает небольшой гул при прохождении через оребрение радиатора. Гул легко распознается на фоне работающих корпусных вентиляторов, но он ненавязчив и существенного дискомфорта не доставляет.

Подход №2.

В «тихом» режиме кулер тоже оченьнеплохо себя показывает и приближается к показателям СВО DEEPCOOL MAELSTROM 240. Среди протестированных односекционных моделей башенных кулеровMacho Rev.B занимает лидирующую позицию.

Вывод

Thermalright Macho Rev.B однозначно заслуживает внимания. Это качественный башенный кулер, который способен справиться с охлаждением топовых процессоров в разгоне. Конечно же, не без недостатков. Конкретно внашем случае значительным минусомявляется массивность радиатора, в связи с этим имеется проблема совместимостимодулейоперативной памяти(ограничение по высоте)и с доступом к разъемам на материнской плате для их установки (при использовании разъемов расположенных с левой стороны относительно сокета). Не стоит забывать и о высоте радиатора, не в каждый корпус поместится такой «крепыш».Учитывая текущую среднюю цену, Macho Rev.B является одним из наиболее привлекательных предложений на рынке РФ для охлаждения «горячих» процессоров.

Плюсы:

  • Простой процесс установки (отвертка в комплекте);
  • Отличные показатели теплоотведения;
  • Адекватная стоимость.

Минусы:

При определенных условиях массивность конструкции накладывает некоторые ограничения на совместимость с модулями оперативной памяти.

Установка

В инструкции пользователя есть подробная иллюстрация демонстрирующая порядок сборки, все детали пронумерованы. Первым делом вставляем в опорную пластину винты и фиксируем их пластиковыми шайбами. Не забываем поместить между пластиной и текстолитом материнской платы изолирующую подложку и вставить специальную пластиковую рамку.

С обратной стороны накручиваем на винты металлические гайки с накатанной головкой и диэлектрическими шайбами в основании. Короткими винтами закрепляем к гайкам крепежную пластину.

Далее остается только закрепить сам радиатор прижимной пластиной

Здесь необходимо проявить осторожность, из-за смещенного центра тяжести радиатора его необходимо надежно придерживать

До модулей памяти остается очень много места, это позволяет без проблем установить вентилятор.

При стандартной установке ассиметричного вентилятора высота системы охлаждения всего 159 мм, что позволит установить ее в стандартный корпус.

Если вентилятор развернуть в «нестандартное» положение, то высота системы охлаждения получится 170 мм. Это может понадобиться при установке на некоторые модели материнских плат с близко рассположенным слотом PCI-E к процессорному сокету. Эти нюансы стоит учитывать при подборе комплектующих.

К примеру, в корпус Aerocool Strike-X Cube с материнской платой формата mATX, кулер Le GRAND Macho RT попросту невместился.

Установка и тестовый стенд

Тестовый стенд:

  • Корпус: Corsair Obsidian 750D (3 x Thermalright X-Silent 140);
  • Процессор: Intel i7-3930K (Socket LGA2011), 4 GHz, напряжение зафиксировано на 1,215В;
  • Видеокарта: ASUS GTX 680 4GB;
  • Мат. плата: ASUS P9X79 Pro;
  • Оперативная память: Corsair Dominator Platinum, 4 x 8GB, 1866 MHz;
  • Накопители: Corsair Neutron GTX 240GB + Seagate ST1000DM003;
  • Блок питания: Corsair AX760i;
  • Реобас:Lamptron FC Touch.

Первые пункты установки Macho Rev.B ничем не отличаются от установки Archon IB-E X2. Вкручиваем 4 болтас внутренней резьбой в околосокетные монтажные отверстия.

Устанавливаем поверхметаллическую рамку и закрепляем её.

Покрываем крышку процессора термопастой, устанавливаем поверх радиатор и закрепляем его при помощи пластины. Вот тут то нам и пригодится комплектная отвертка.

Если справа (относительно сокета) кулер не перекрывает разъемы оперативной памяти, то слева проблема имеет место быть. Конечно же, с этой проблемой вы не встретитесь, например, в случае с платформой 1150 или AM3+, так как разъемы расположены только с одной стороны — справа. У 2011 же, как известно, разъемы расположены по обе стороны, поэтому радиатор перекрывает доступ к 3 ближайшим к сокетуслотам с левой стороны. Установить модули туда можно до установки радиатора, но стоит иметь в виду, что модули с высокими радиаторами, как мои Corsair Dominator Platinum, туда однозначноне влезут.

Стоит отметить, что радиатор не создает никаких помех верхнему разъему PCI-e. Если ставить второй вентилятор на радиатор, то он будет нависать над крайним левым разъемом памяти и, таким образом, будут перекрыты все разъемы левой стороны. Также стоит отметить, что воздушный поток создаваемый вторым вентилятором может создать проблемы вентилятору установленному на задней стенке корпуса (расположены слишком близко и на разном уровне).

Основаниеимеет в центре малозаметную выпуклость. Будем надеяться, что это не скажется на эффективности теплоотведения.

Результаты тестирования

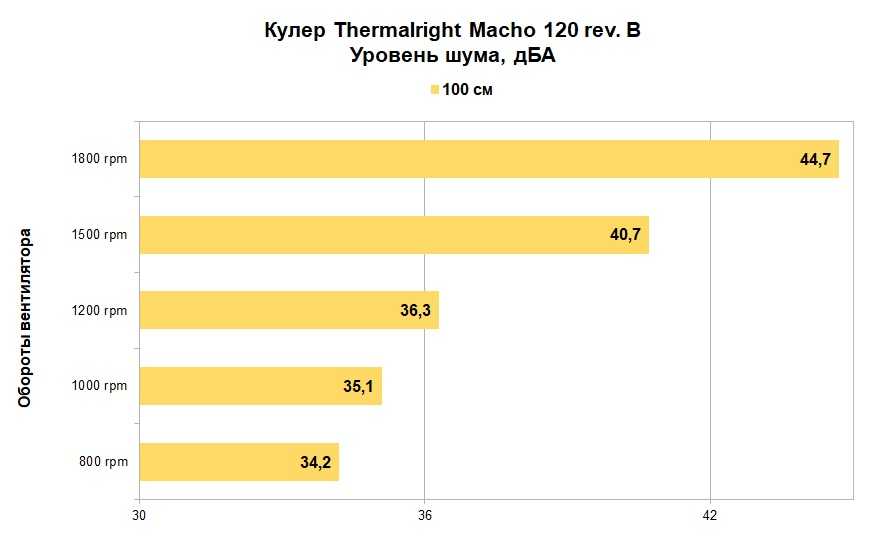

Уровень шума

Вполне ожидаемо, что 120 мм вентилятор Thermalright TY-121 при оборотах от 1500 rpm не позволяет получить приемлемый уровень шума – работа кулера получается достаточно громкой. Несколько разочаровало наличие постороннего шума от вентилятора при оборотах 1200 rpm и менее, поэтому даже при минимальных оборотах работа кулерана фоне тихой работы других систем охлаждениябудет выделяться.

Температуры

Уже в простое заметна разница 2 °С в охлаждении, хотя обычно «разброс» здесь минимальный.

Под нагрузкой разница между рассматриваемыми кулерами составляет 5-8 °С. Конечно, явно можно говорить о том, что кулеры «разные» (5 тепловых трубок против 6, одна секция радиатора против двух).

По факту стоит напомнить о не самом хорошем качестве основания (наличие вогнутости), что не позволяеткулеру Thermalright Macho 120 Rev. B продемонстрировать лучший результат. Но и этого кулеру хватает, чтобы позволить охладить любой современный процессор AMD/Intel (кроме AMD TR4).

Внешний вид

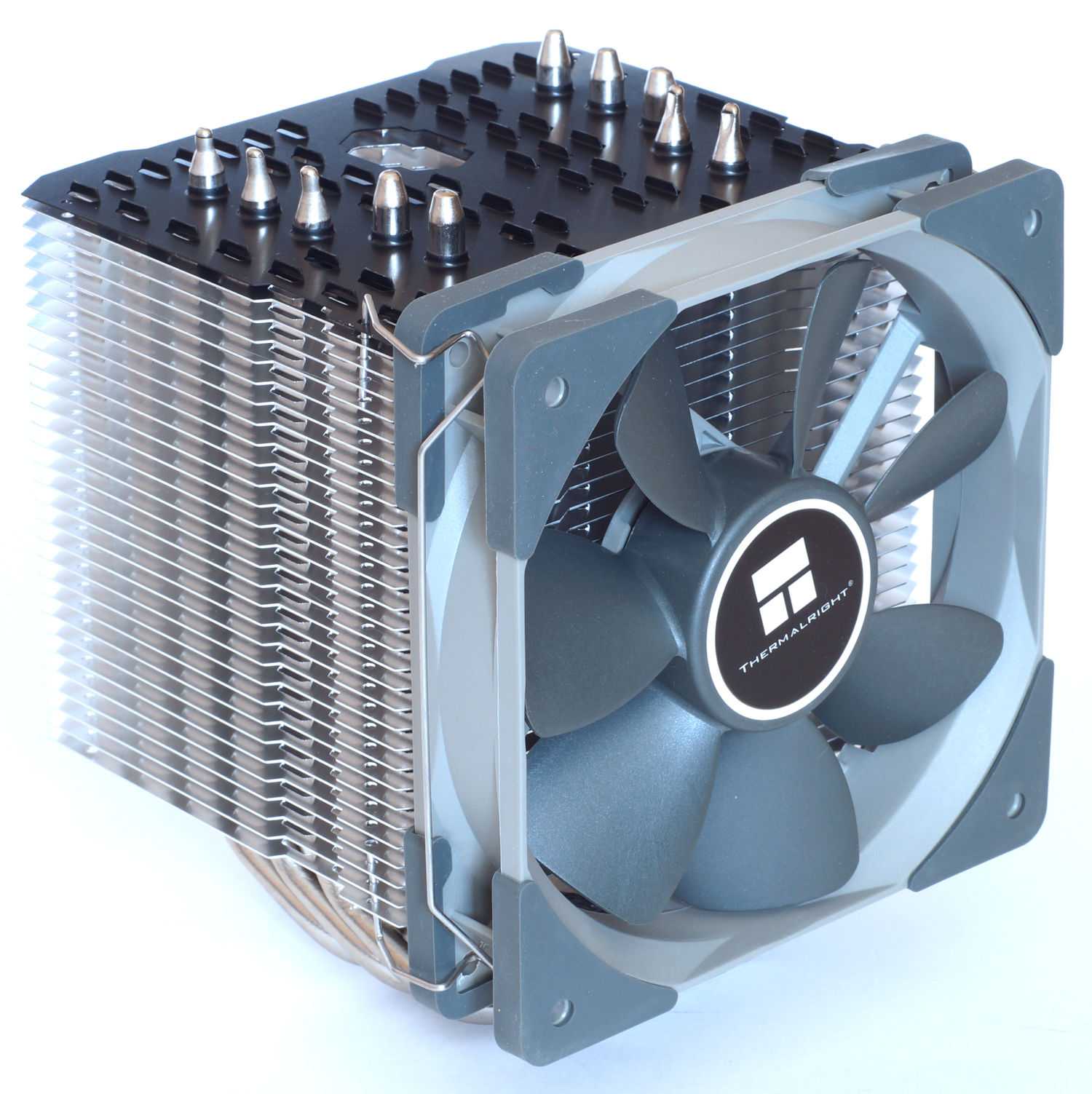

Серия Macho имеет хорошо узнаваемый дизайн, и Thermalright Macho 120 Rev. B — не исключение. Позиционируется он для охлаждения процессоров с TDP до 200 Вт,чего будет достаточно, чтобы обеспечить охлаждение и даже небольшой разгон. Примечательно, что сохранилась поддержка «устаревших» сокетов, но, конечно же, поддерживаютсясовременные (исключение AMD TR4): AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+) и Intel LGA775/115x/1366/2011(-3)/2066. Причем высота кулера составляет 150 мм, а значит его можно устанавливать в «узкие» Mid-Tower корпуса.

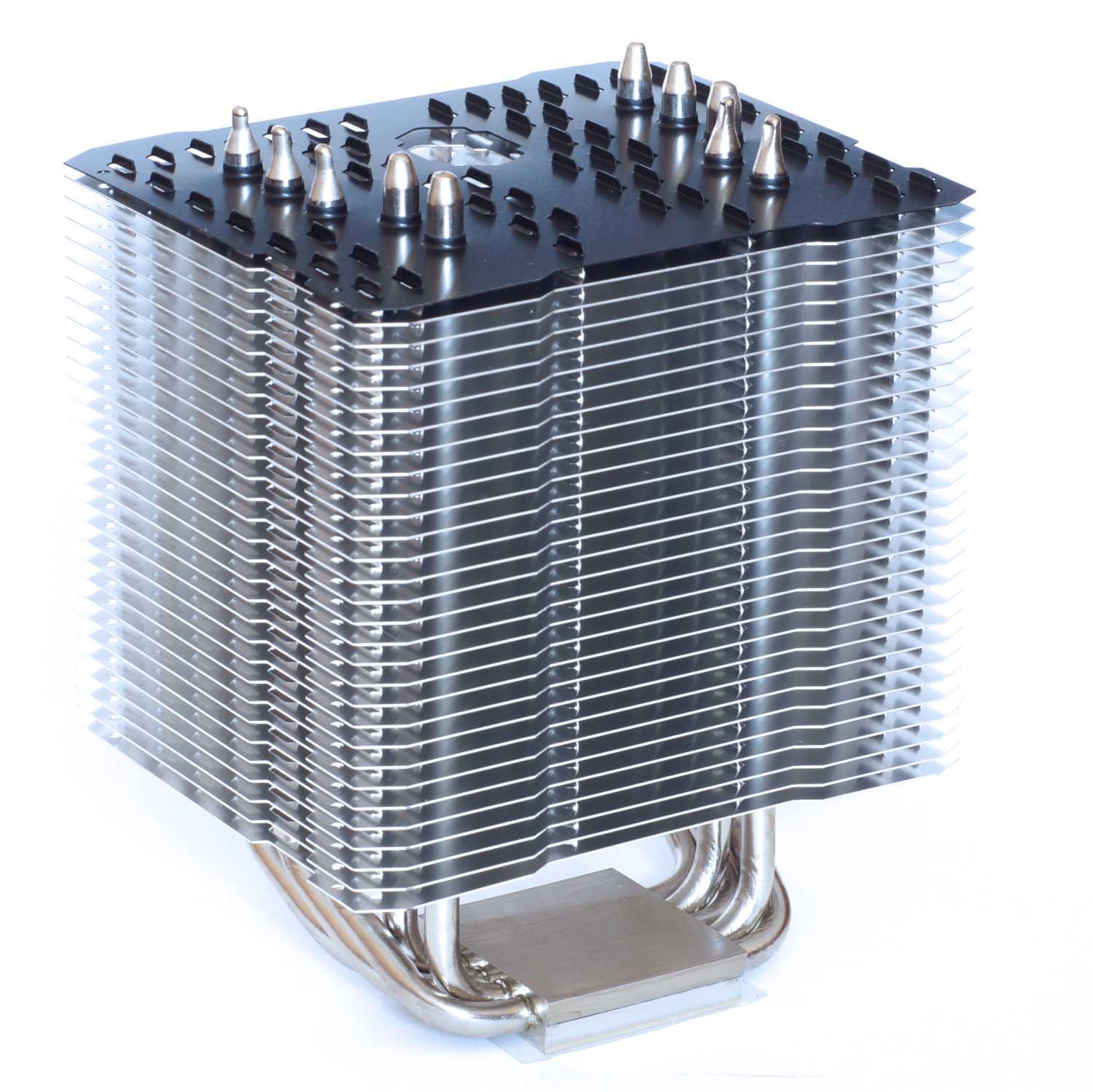

Ключевой элемент серии Macho — крупный радиатор. Несмотря на то, что кулер не относится к топовому сегменту, конструкция включает пять 6 мм медных тепловых трубки; в радиатореприменяются медные пластины с полной никелировкой, делая более солидным внешний вид.

Общее количество пластин равно 30, что не так много, но компенсируется это большим межреберным расстоянием (3.1 мм), позволяя эффективнее отводить тепло при низких оборотах вентилятора(ов).

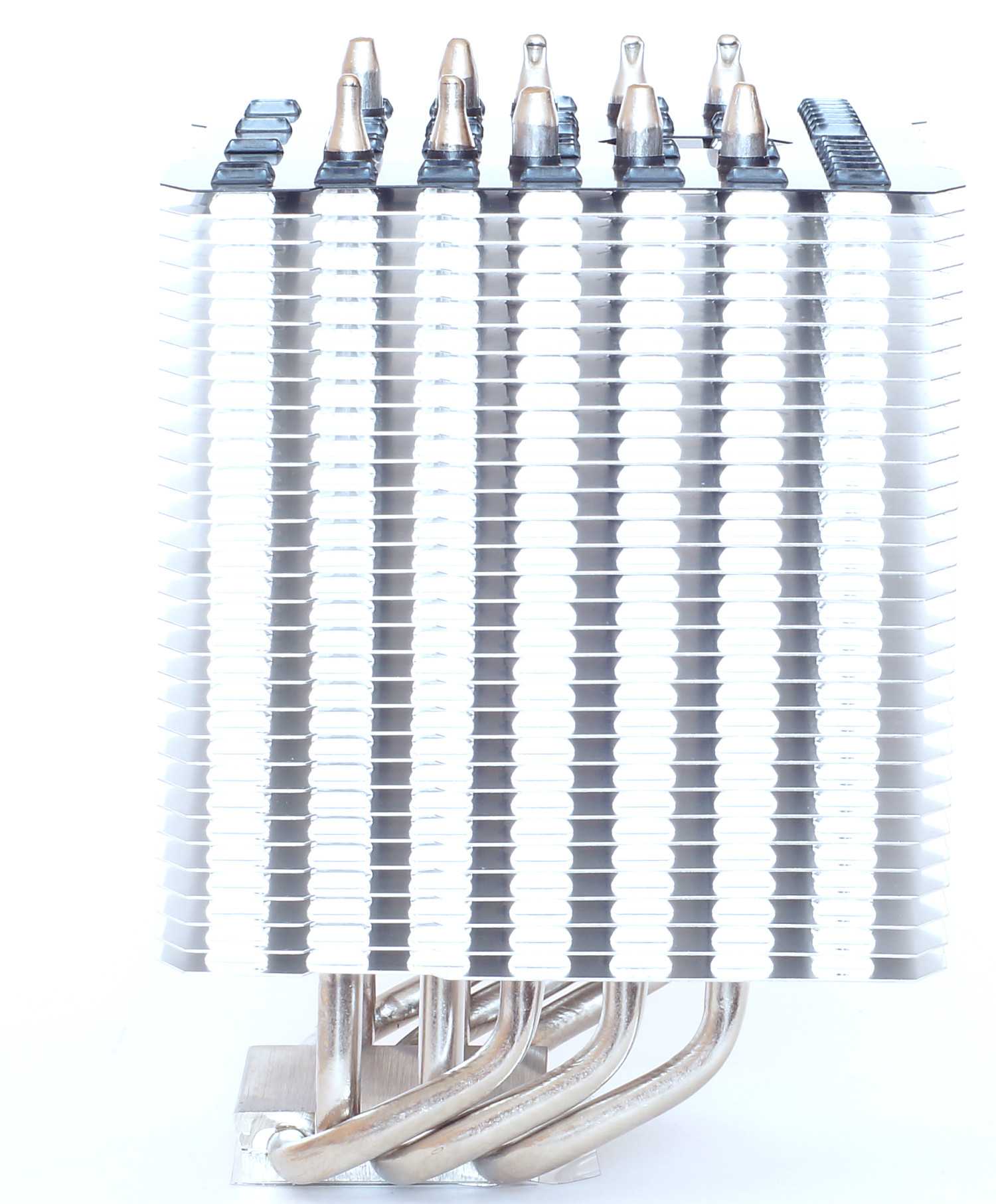

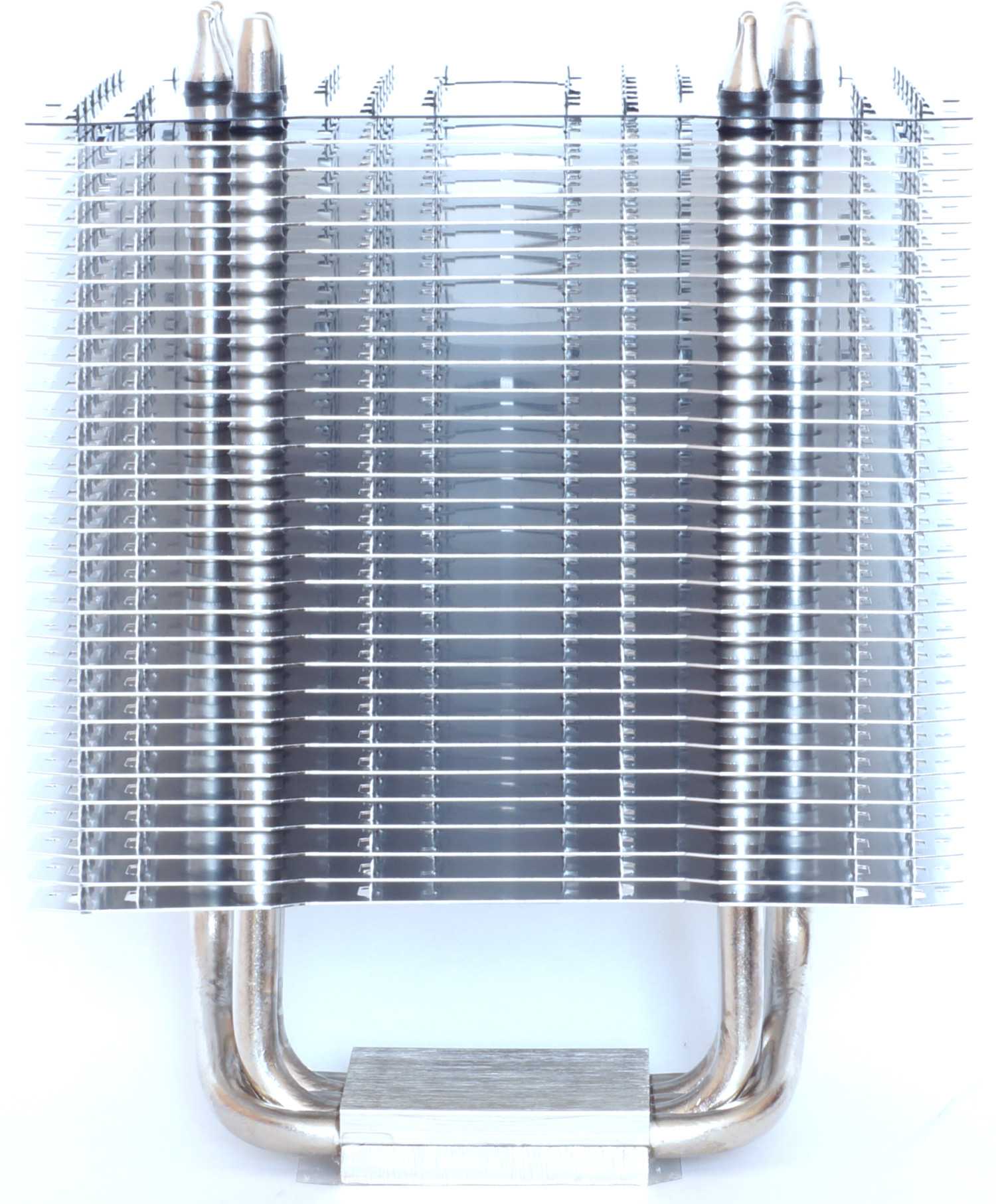

Другой характерной чертой является асимметричность радиатора – тепловые трубки уведены в сторону задней стенки корпуса (вариант правильной установки только один), позволяя не блокировать слоты оперативной памяти и частично улучшить отвод тепла за счет близкого расположения к заднему вытяжному вентилятору.

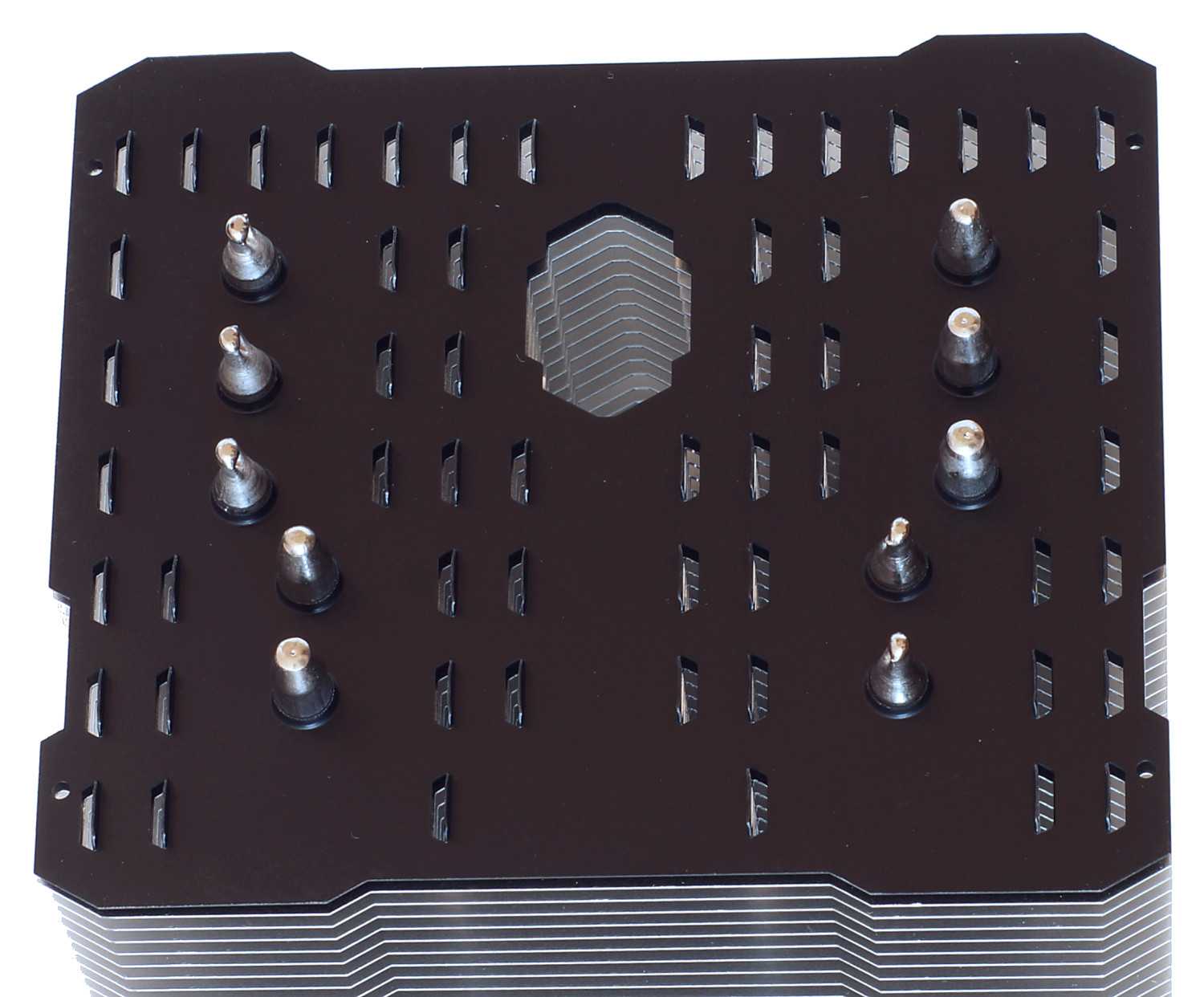

Пластины радиатора перфорированные, обеспечивают создание эффекта турбулентности проходящего воздушного потока, тем самым повышая эффективность охлаждения. Самая верхняя пластина окрашена в черный цвет, придавая кулеру стильный внешний вид.

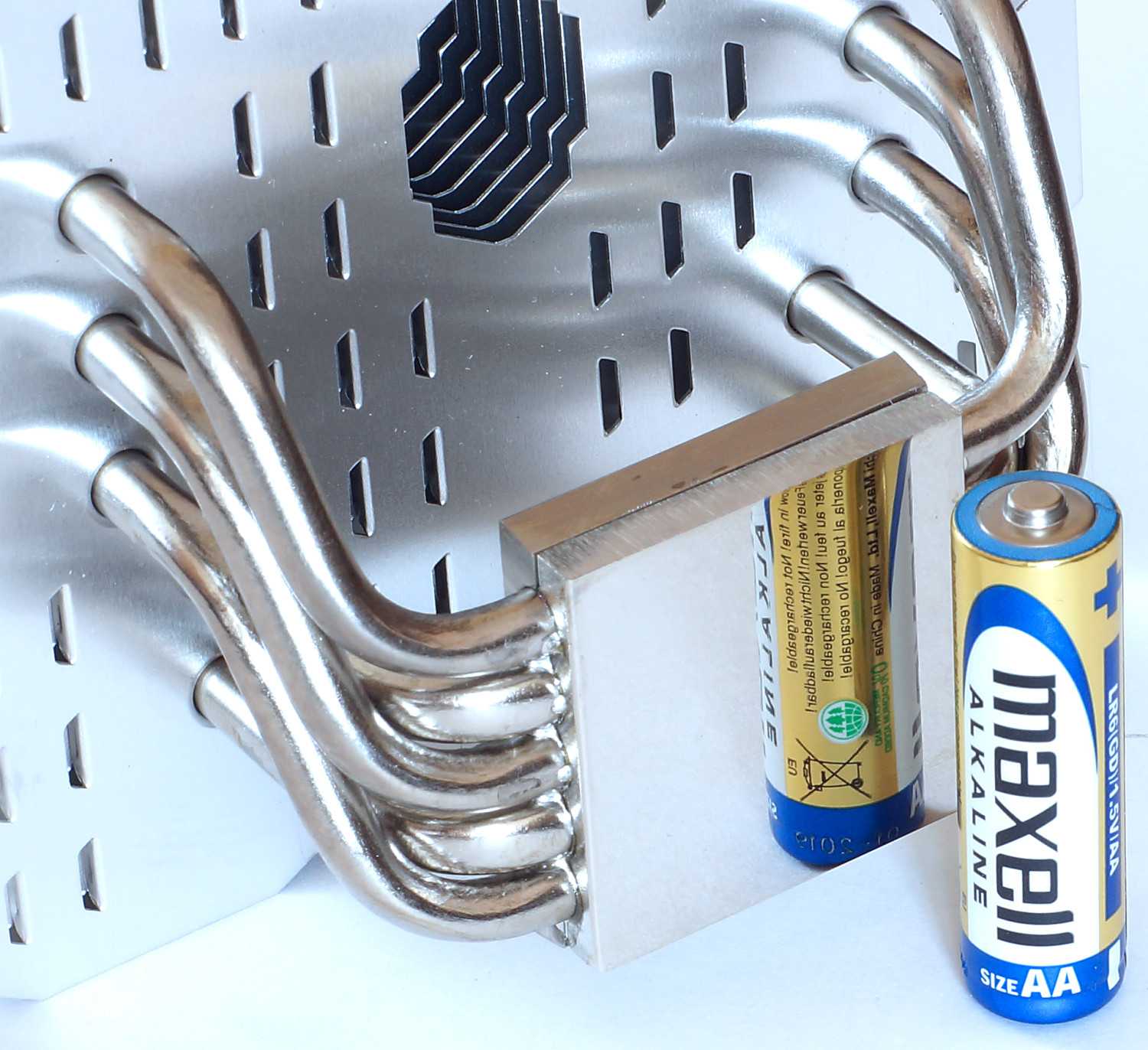

Контакт тепловых трубок с основанием выполнен методом пайки. Если говорить про основание, то оно медное, применена никелировка и хорошо видна полировка до зеркального блеска.

А вот качество обработки характерно для Thermalright. В нашем экземпляре Thermalright Macho 120 Rev. B оно вогнутое, поэтому излишки термопасты оказались внутри, о чем говорит полученный отпечаток.

Тестирование

Для тестирования эффективности охлаждения был выбран процессор архитектуры Sandy Bridge, хоть и не актуальный на сегодня, но обладающий отличным разгонным потенциалом и TDP 95 Вт.

На этом же стенде ранее были протестированы: двухбашенный суперкулер be quiet! DARK ROCK PRO 3 с двумя комплектными вентиляторами, его более простой собрат be Quiet! DARK ROCK 3, а также СЖО Deepcool CAPTAIN 240 EX.

Тестовый стенд:

  • Процессор: Intel Core i7-2600K;
  • Видеокарта: Asus Radeon HD7970 DC2-3GD5;
  • Материнская плата: GIGABYTE GA-Z77X-UD3H;
  • Память: DDR3-1866 Kingston HyperX FURY 16 Гб;
  • Блок питания: Gigabyte G750H;
  • Термопаста: комплектная;
  • SSD накопитель — OCZ Solid 3 60GB;
  • Контрольная панель: Thermaltake Commander FT Touchscreen Fan Controller;
  • ОС: Windows 10 64bit.

Процессор был протестирован в двух вариантах: при номинальной частоте с включенным Turbo Boost, 3.5 ГГц с автоматическим регулированием напряжения и на частоте 4.5 ГГц с фиксированным напряжением 1,330 В. Технология Hyper – Threading для повышения тепловыделения была активирована. Для примера приводим скрины, далее все результаты сведены в таблицы.

Для тестирования использовалось следующее ПО: LinХ AVX2, RealTempGT 370, тест в LinХ прогонялся до 20 минут, температура фиксировалась по самому горячему ядру. Температура в комнате составила 24-25 °С. Тестовый стенд — открытый.

Вентилятор кулера был подключен к контрольной панели Thermaltake Commander FT Touchscreen Fan Controller, что позволило оперативно контролировать его обороты.

На первом этапе протестируем кулер в пассивном режиме и сравним результаты в тестах с установленным вентилятором в двух режимах: 1300 и 600 RPM.

В пассивном режиме, без участия корпусных вентиляторов Le GRAND Macho RT с трудом справляется с охлаждением процессора при максимальной нагрузке, а разогнанный процессор перегревается в первые же минуты теста.

А вот уже с установленным вентилятором запросто справляется с этой задачей даже на минимальных оборотах.

Далее сравним его эффективность с другими моделями, здесь графики только максимальных температур. В отдельной таблице представлены минимальные и максимальные обороты вентиляторов, которые дает возможность выставить контрольная панель.

Если при стоковых частотах процессора мы наблюдаем практически паритет между Le GRAND Macho RT, СЖО и двухсекционным кулером. Разница температур укладывается в погрешность измерения. Им уступает только относительно не крупный кулер be Quiet! DARK ROCK 3. А вот с разогнанным процессором наш испытуемый справляется лучше: разница в 3-5 градусов.

Что касается уровня шума по сравнению с представленными конкурентами, вентилятор TY 147 B даже на своих максимальных оборотах остается полностью бесшумным, чего не скажешь о вентиляторах других систем охлаждения. Уровень шума не превышал фоновый, поэтому графиков мы не приводим.

Упаковка и комплектация

Модель Thermalright Macho Le Grand поставляется в большой кубической упаковке с яркой выраженной полиграфией компании, которая отдана белому и зеленому цветам. На лицевой стороне изображен сам виновник торжества.

Вся интересующая нас информация расположилась на гранях коробки. На одной из них можно видеть список наград, которые получила компания за последнее время. Здесь же отмечаем интересное изображение установленного кулера в системном корпусе, где специальным маркером показывается расстояние до корпусного вентилятора, что позволяет нам не только оценить размеры новинки, но и подумать о будущей установке.

Под описание подробной спецификации Thermalright Macho Le Grand выделена отдельная сторона упаковки. Здесь приводятся характеристики на трех различных языках. Среди необходимой информации наибольший интерес вызывают поддерживаемые сокеты и размеры, однако, посмотрите и на впечатляющий вес новинки: 900 грамм, таким параметром не каждый может похвастаться!

Как и полагается топовым решениям комплектацию не назовешь скудной, отнюдь, она включает в себя все самое необходимое и даже больше. Сюда входят:

  • Инструкция пользователя;
  • Крепежная пластина/прижимная пластина;
  • Набор креплений для Intel LGA 2011;
  • Набор креплений для Intel LGA 115X/1366;
  • Набор креплений для разъемов AMD;
  • Пластиковые шайбы;
  • Резиновые антивибрационные прокладки;
  • Пара скоб для вентилятора;
  • Тюбик термопасты Thermalright Chill Factor III;
  • Фирменная отвертка с намагниченным наконечником.

Конструктивные особенности

В основе Thermalright Macho Le Grand лежит массивный 900-граммовый радиатор оригинальной формы. Его конструкция состоит из семи медных никелированных тепловых трубок диаметром 6 мм каждая, пронизывающие 35 алюминиевых пластин, количество которых увеличилось в сравнении с прошлыми моделями. Последние имеют толщину 0,5 мм и расположены на расстоянии 2,9 мм друг от друга.

Неординарный дизайн радиатора обусловлен применением современных технологий, касающихся улучшения конвенции и циркуляции воздуха между ними, с целью чего проделаны множественные специальные прорези. В качестве изюминки к внешнему дизайну разработчики окрасили верхнюю пластину в черно-матовый цвет.

Большое медное основание, как и тепловые трубки, полностью никелировано. Разработчики использовали большую площадь подошвы радиатора с целью лучшей эффективности и возможности использования Macho Le Grand на центральных процессорах Intel Core i7 сокета 2011/2011-3. К чему никогда не возникает вопросов у данного производителя, так это к полировки основания, которая выполнена на высочайшем уровне до зеркального блеска. Для предотвращения от повреждений и царапин оно имеет защитную пленку.

Другой особенностью продукции Thermalright почти всегда являлась небольшая горбинка подошвы, которая визуально и незаметна. Для многих кулеров других фирм этот изъян становился помехой в достижении высоких результатов, но только не здесь: скажем, это особенность моделей компании, которая на эффективности никак не сказывается.

Многие могли задаться вопросом «что насчет вентиляторов в комплекте»? Ответ прост – они отсутствуют. Модель Thermalright Macho Le Grand позиционируется как современное решение для пассивной работы системы охлаждения, без сторонних источников шума, коим в частности является вентилятор, поэтому его вы не обнаружите в комплекте поставки. Несмотря на это, разработчики позаботились о возможном использовании стороннего устройства и снабдили кулер парой скоб.

Результаты

В качестве противника был выбран другой суперкулер компании – Thermalright Archon, который до сих пор является одним из лучших представителей класса односекционных радиаторов.

В роли центрального процессора выступил центральный процессор Intel Core i7 4770K, который был разогнан до 4400 МГц при напряжении 1.35 В.

Нагрузка и нагрев процессора выполнялся в стресс-тесте Linx 0.6.4, время выполнения 10 минут. Мониторинг осуществлялся с помощью программ: Core Temp 1.06 и HWiNFO64. Температура в помещении поддерживалась на уровне 26 градусов. Измерение уровня шума происходило с помощью цифрового шумомера с диапазоном измерения 26-120дБА и расстояния 30см. Уровень шума в помещении 26-26.5 дБА.

На первом этапе было решено проверить как кулеры справятся с поставленной задачей, работая лишь в пассивном режиме. Скорость вращения всех вентиляторов была выставлена на низком уровне, а регулировка осуществлялась лишь вентилятора, установленного на задней стенке корпуса, который отвечал за удаление горячего воздуха из системы.

Здесь у системы охлаждения Thermalright Macho Le Grand явное преимущество. Разработчики оснастили радиатор вытянутыми пластинами, которые при должной установке дотягиваются до корпусного вентилятора, который беспрепятственно отводить с них тепло. Так же играет роль и качественные характеристики: новинка имеет бо̀льшую массу. Здесь Thermalright Macho Le Grand выигрывает у модели Archon 9-11 градусов в зависимости от режима работы. Отличный результат!

Теперь установим на каждый из тестовых образцов вентилятор TY-141 из комплекта Archon. Скорость вращения остальных устройств была зафиксирована.

И снова более новый и массивный кулер Thermalright Macho Le Grand отыгрывает у своего оппонента несколько градусов в любом из режимов. При этом температура ядер центрального процессора даже при минимальной скорости вращения находится на достаточно комфортном уровне – всего 75 градусов, что позволит разогнать Core i7 4770K еще сильнее!

Установка

Процесс установки системы охлаждения Thermalright Macho Le Grand не должен вызвать каких-либо сложностей, все детально написано в инструкции пользователя со схематичными изображениями каждого из шагов. На первом этапе происходит совмещение опорной пластины и изолирующей подложки, а затем вставка шурупов в нужные пазы бекплейта. После устанавливаем в сокет материнской платы. На следующем шаге ставим металлические подставки с приклеенными к ним пластмассовыми шайбами для избегания повреждения дорожек печатной платы.

Закрепляем металлическую пластину с лицевой стороны для фиксации уже непосредственно самого кулера.

Далее начинается самое интересное! При установке и примерке Thermalright Macho Le Grand необходимо радиатор придерживать рукой, так как он всегда собирается наклонится в сторону из-за своей конструкции, где центр тяжести смещен в сторону. Все время приходится быть очень аккуратным, внимательным, и следить за тем, чтобы все происходило согласно инструкции.

Если у вас все получилось, то можно установить планки оперативной памяти и посмотреть какой же стороной вам лучше поставить кулер. Согласно замерам, имеется возможность использования ОЗУ с радиаторами высотой не более 48 мм, чего хватает для большинства моделей.

После того, как определяемся с расположением Thermalright Macho Le Grand, устанавливаем его на законное место и с помощью компактной пластины с тремя отверстиями, крепим ее к металлической рамке двумя винтами. С одним из них проблем не возникает, а для второго нам понадобится фирменная отвертка с намагниченным наконечником, которым удобно решать подобные задачи. Дело в том, что этот винт располагается в труднодоступном месте – в центре радиатора. Для этого разработчики во всех пластинах сделали специальный вырез, который как раз и позволяет произвести подобную операцию, а длинной отверткой это сделать очень легко.

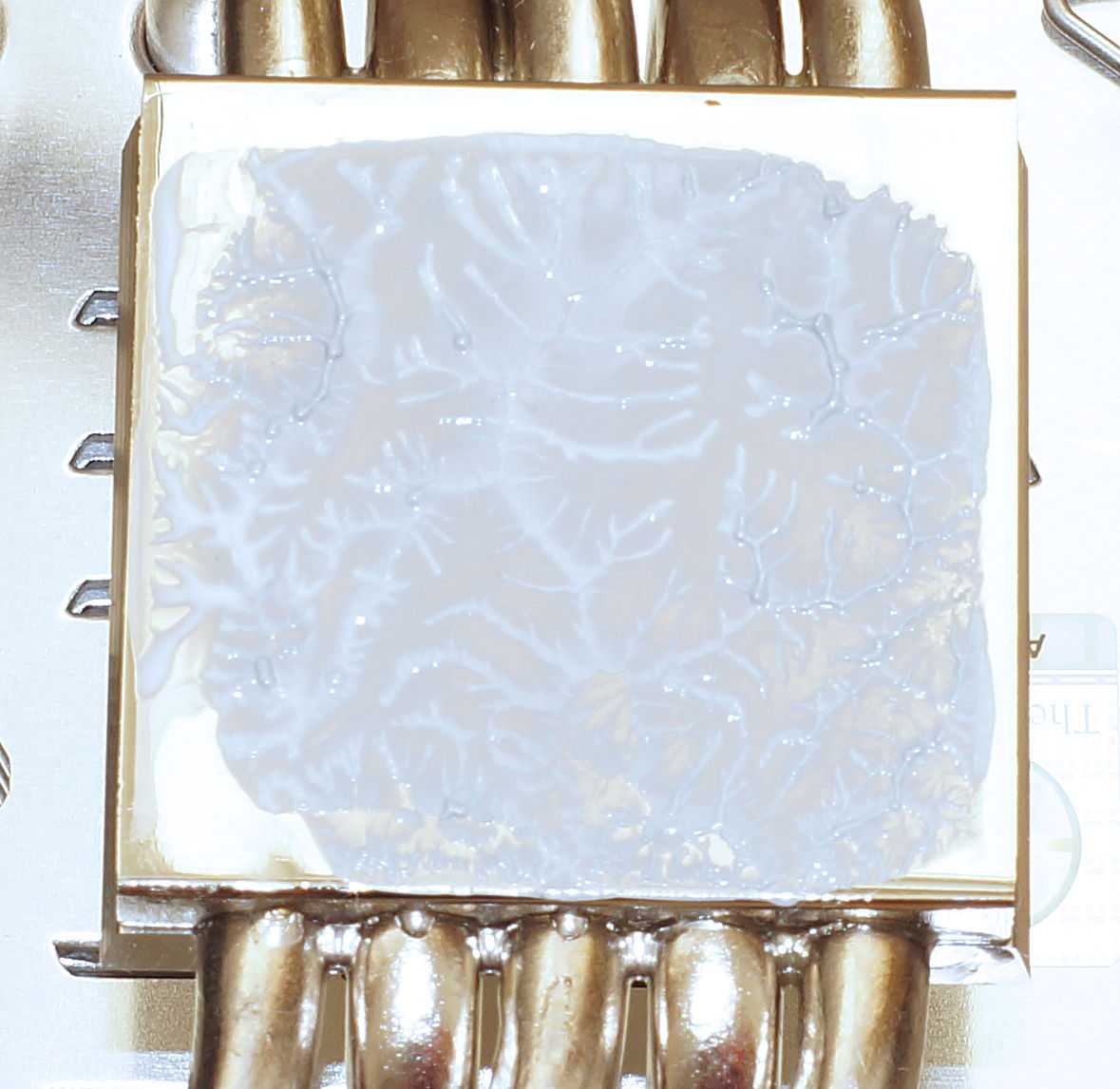

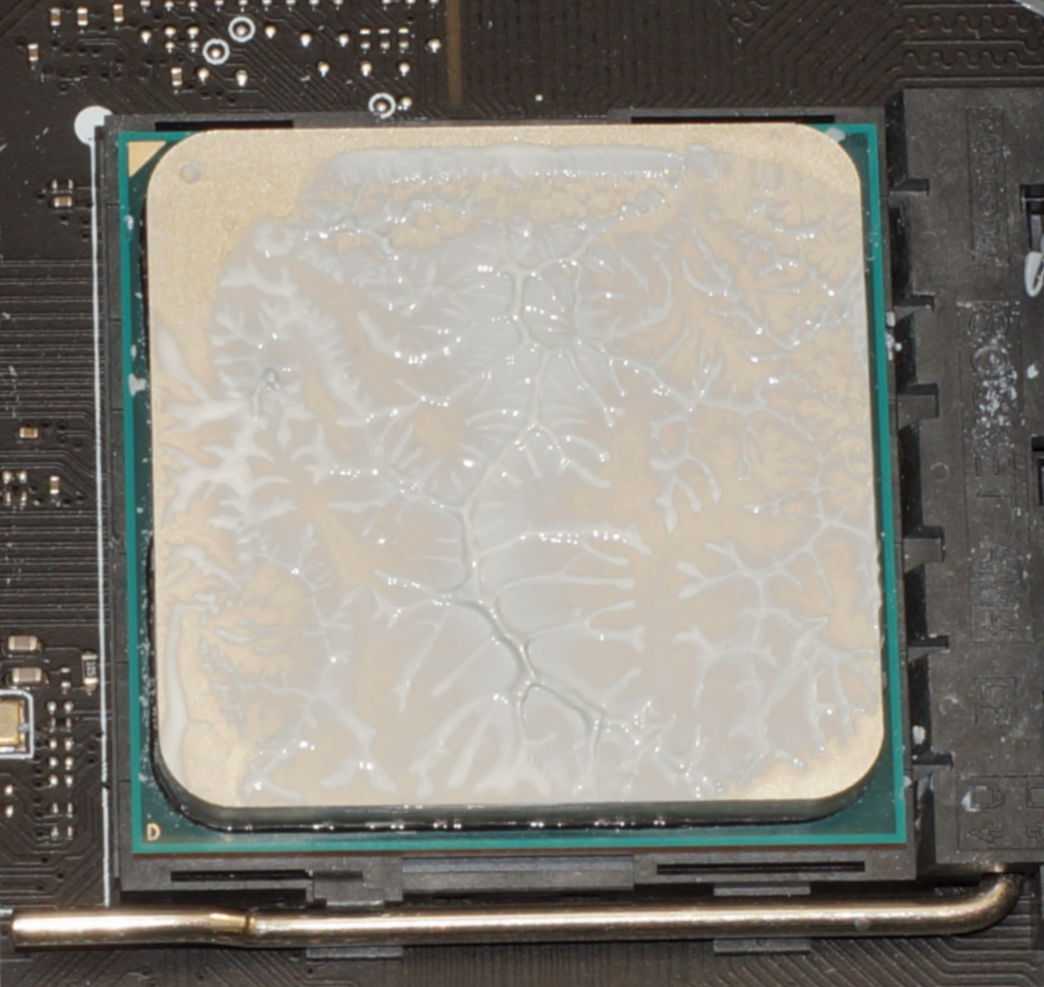

Установка завершена, пора посмотреть на отпечаток термоинтерфейса, нанесенного на теплораспределительную крышку центрального процессора.

Как и ожидалось, все излишки были выдавлены, сам же след подтверждает небольшой горбик в основании радиатора, но беспокоится рано: все плюсы и минусы кулера мы увидим при проведениях тестов.

В завершении стоит продемонстрировать вид сборки. Хочется отметить, раз наш образец позиционируется как система охлаждения пассивного типа, то есть без использования вентилятора, то целесообразно было бы установить Thermalright Macho Le Grand таким образом, чтобы его головная часть располагалась ближе к заднему корпусному вентилятору. Более того, подобный подход обеспечивает беспрепятственный доступ к слотам оперативной памяти, что позволяет не только демонтировать планки ОЗУ, но и использовать их с радиаторами разной высоты, а также в случае необходимости с легкостью установить вентилятор на радиатор.

Итоговая сборка имеет следующий вид. Расстояние между пластинами кулера и корпусным вентилятором составляет 21 мм.

Заключение

Недавно выпущенный вентилятор TY 147 B хорошо сочетается с эффективной моделью кулера, ранее доступного без вентилятора. У производителя получилась отличная пара идеально дополняющая друг друга. Производительность охлаждения увеличилась даже на минимальных оборотах вентилятора. А на максимальных оборотах мы бы назвали его практически бесшумным.

Кулер Thermalright Le GRAND Macho RT успешно конкурирует как с системами охлаждения на основе двухбашенных радиаторов с двумя вентиляторами, так и с системами необслуживаемого водяного охлаждения, заметно выигрывая у них по уровню шума.

Конструкция кулера, несмотря на его огромные габариты, способствует его совместимости практически со всеми комплектующими. Конечно цена, в среднем около 6000 рублей, и энергоэффективность современных процессоров, делают данную модель востребованной только энтузиастами, собирающими практически бесшумную систему на основе производительных процессоров с возможностью разгона.

Плюсы:

  • Качество изготовления;
  • Продуманная конструкция;
  • Эффективное охлаждение;
  • Тихий вентилятор;
  • Хорошая совместимость;
  • Удобная установка;
  • Комплект поставки;
  • Возможность работы в пассивном режиме.

Особенности:

  • Большие габариты;
  • Нет возможности установить второй вентилятор.
