Обзор и тест блока питания thermaltake toughpower grand platinum 1200w

Тестирование

Тестирование блока питания проводилось на самодельном стенде, позволяющем подключить нагрузку на линию +12 В с шагом 50 Вт. В связи с низкой нагрузкой на линии +3,3 В и +5 В в современных ПК, её имитация на уровне около 50 Вт выполнялась набором мощных резисторов в керамических корпусах. Измерения осуществлялись с помощью цифрового мультиметра MASTECH MAS830L и ваттметра Даджет Энергомер (MT-4014).

Результаты изменения выходного напряжения в зависимости от общей нагрузки на блок питания сведены в единую диаграмму.

Напряжение основных линий в отсутствии нагрузки слегка превышает номинальные: 12,14 В, 5,08 В и 3,36 В. Это типичная практика для всех блоков питания. Таким образом компенсируется дальнейшее закономерное падение под нагрузкой. Главное, что эти цифры с большим запасом вписываются в допустимые 5%. Обратная связь выходной стабилизации настроена таким образом, что при повышении нагрузки до 350 Вт на БП наблюдается легкое повышение напряжения на линии +12 В, после оно не меняется, соответственно и на линиях +3,3 В и +5 В отклонения близки к погрешности измерений. В целом разброс получается менее 1%, что является отличным результатом.

Внешний вид

Блоки питания серии Toughpower iRGB своим дизайном повторяют Toughpower Grand RGB. Та же своеобразная стильная перфорация большинства граней корпуса и использование крупного 140-мм вентилятора с подсветкой типа Riing. Корпус сделан из металла толщиной 0,7 мм. Все детали подогнаны и хорошо зафиксированы винтами, вес солидный, в целом складывается ощущение серьёзного устройства.

На боковых гранях присутствует дополнительная перфорация и нанесены наклейки с названием модели. Они приклеены таким образом, чтобы надписи не были «вверх ногами» при двух вариантах установки — вентилятором вверх или вниз.

Обильная перфорация, заменяющая решетку вентиляции, теоретически снижает эффективность воздушного потока, но это должно не сильно волновать конечного пользователя. Учитывая установку малооборотистого вентилятора, конденсаторов с рабочей температурой до 105 градусов Цельсия и полупассивный режим работы, внутренние компоненты уже явно рассчитаны на работу в повышенном температурном режиме.

Кроме дизайнерских решений стоит отметить достаточно скромные габариты — 150 х 86 x 160 мм, что позволит установить блок питания в большинстве стандартных ATX корпусов. Благодаря полностью модульной системе кабелей его обслуживание также будет простым, не требующим полного переподключения всех питающих проводов внутри системного блока.

Кабели и соединители

Модульные кабели Количество кабелей Количество разъемов (всего) Датчик В кабельных конденсаторах
Разъем ATX 20 + 4 контакта (600 мм) 1 1 16-18AWG Нет
4 + 4 контакта EPS12V (650 мм) 2 2 16AWG Нет
6 + 2-контактный разъем PCIe (500 мм + 150 мм) 2 4 16-18AWG Нет
SATA (480 мм + 150 мм + 150 мм) 3 9 18AWG Нет
4-контактный Molex (480 мм + 150 мм + 150 мм + 150 мм) 1 4 18AWG Нет
Адаптер FDD (+ 100 мм) 1 1 22AWG Нет
Шнур питания переменного тока (1400 мм) — соединитель C13 1 1 18AWG

Как и ожидалось, у блока питания достаточно разъемов, чтобы без труда обеспечить полную мощность. Два разъема EPS на выделенных кабелях обеспечивают совместимость со всеми высокопроизводительными материнскими платами, а также у вас есть четыре разъема PCIe для питания пары энергоемких графических процессоров. С выпуском Nvidia RTX 3080 отпала необходимость в SLI, который даже не поддерживается в этом продукте, так что большинство пользователей не будут использовать вторую пару разъемов PCIe.

Внешний вид

Дизайн стал уже традиционным и узнаваемым для серии Toughpower Grand. Выглядит блок питания специфически, что делает его отличным внешне от моделей прочих производителей. Корпус собран из двух половинок, скрепленных в паз и зафиксированных на шесть винтов с трех сторон.

Строгая призма корпуса выполнена из металла с качественной окраской в черный цвет. Вентиляционная перфорация выполнена в виде штрихов по схеме кирпичной кладки. Вентиляция при этом занимает большую площадь, отверстия маленького размера, и на жесткость корпуса это не влияет.

Перфорация выполнена на нижней, передней поверхностии на боковых гранях в виде узкой полосы напротив вентилятора.

По центру нижней поверхности расположена квадратная вставка с рельефным блестящим логотипом компании. Вставка посажена на клей, от нагрева может отклеиться, что однажды былоу нас на подобном тестовом БП. На одном из винтов мы видим гарантийную наклейку.

На верхней поверхности находится наклейка с нагрузочными характеристиками. Здесь же расположены стикеры, свидетельствующие об успешном заводском тестировании.

На боковых гранях — наклейки с указанием модели,сертификата 80 PLUSияркими буквами RGB.

На передней части кроме привычного сетевого гнезда и тумблера включения находятся две дополнительные кнопки: тумблер для переключения режима работы вентилятора(активный и полупассивный) икнопка, переключающая последовательно пять режимов работы подсветки вентилятора, а также полностью отключающая подсветку.

На тыльной стороне в два ряда разместились разъемы для подключения кабелей. Для 24-пин АТХ кабеля — два разъема. Разъем для 8-пин кабеля CPU идентичен с разъемами для подключения PCI-e. Последние имеют красную расцветку, поэтому перепутать их сложно. Рядом с ними расположеночетыре 6-пин разъема для периферии. На картонной наклейке присутствует обозначение всех разъемов -перепутать их будет сложно.

Схемотехника

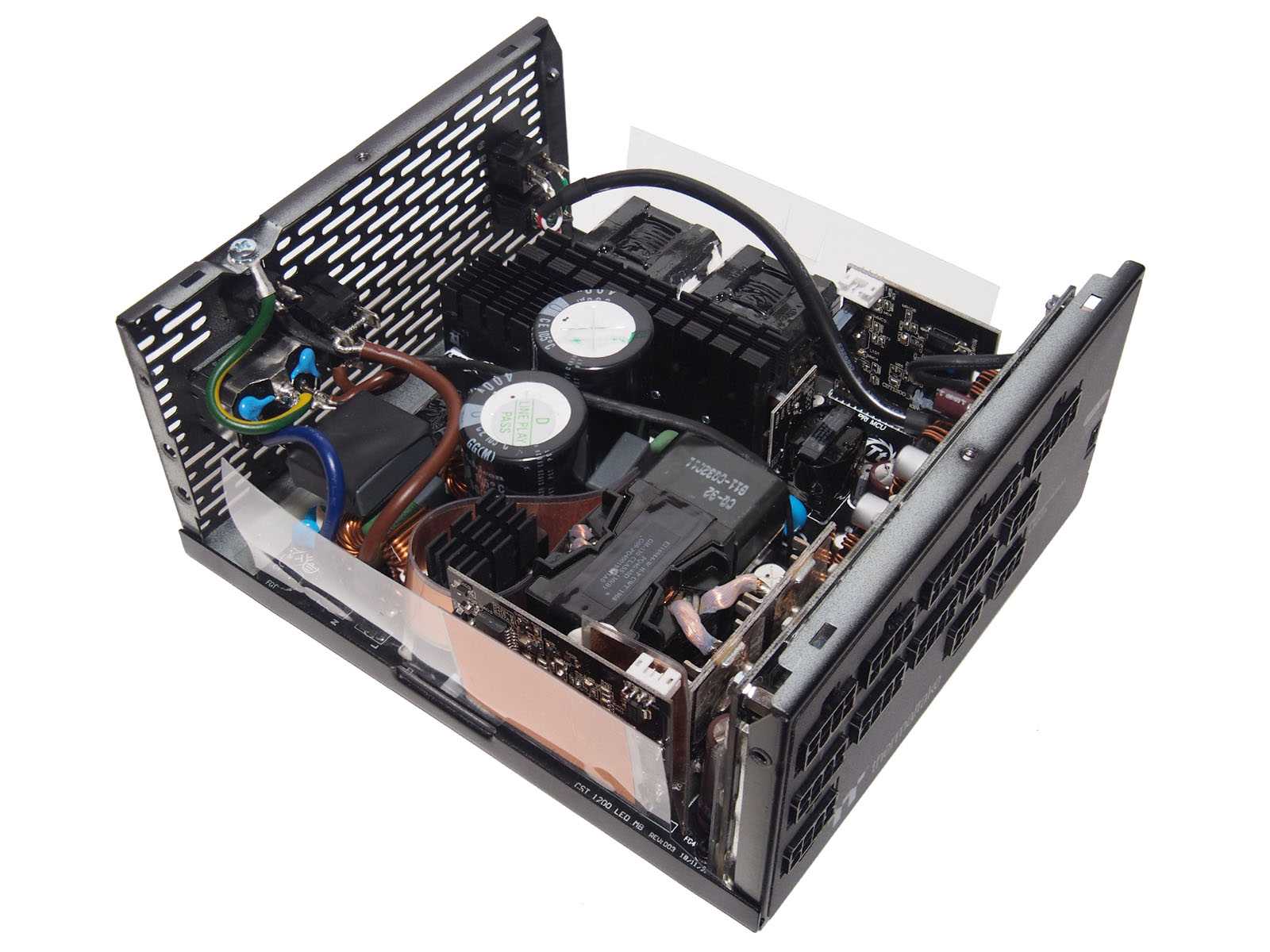

Блок питания легко разбирается, так как использует распространенное исполнение корпуса из двух П-образных частей. Крышку удерживают шесть винтов: по два с боков и два сверху. На одном из верхних стоит гарантийная наклейка. Учитывая 10-летний срок официальной гарантии от производителя, срывать её не стоит.

Корпус сделан качественно из окрашенного снаружи в чёрный цвет металла толщиной 0,7 мм. В основе Thermaltake Toughpower PF1 ARGB 1050W лежит та же самая платформа CWT, с которой уже ранее можно было встретиться в блоках серии Toughpower iRGB PLUS Platinum и полностью идентичная рассмотренной недавно в Toughpower PF1 ARGB 850W.

Примечательно, что «киловаттник» уместили в корпусе того же размера, что и модель на 850 Вт. Это обеспечивает высокую совместимость даже с не самыми крупными вариантами middle-tower-корпусов. Внутренняя компоновка получилась очень плотная, но без избыточного нагромождения. Thermaltake заявляет об отсутствии проводных соединений внутри, но по факту это касается выходных линий питания. Разъём на входе, а также управление питанием вентилятора и подсветки всё-таки не обошлись без проводов.

Для наилучшей утилизации внутреннего пространства многие компоненты БП размещены на небольших вертикальных платах. Блок использует управление на микроконтроллерах от Texas Instruments, поэтому часть микросхем отделена ламинированными фольгированными экранирующими вставками, попутно играющими роль и термоэкранов. Общее исполнение и пайка аккуратные, многие соединения дополнительно усилены герметиком белого цвета.

Схемотехника

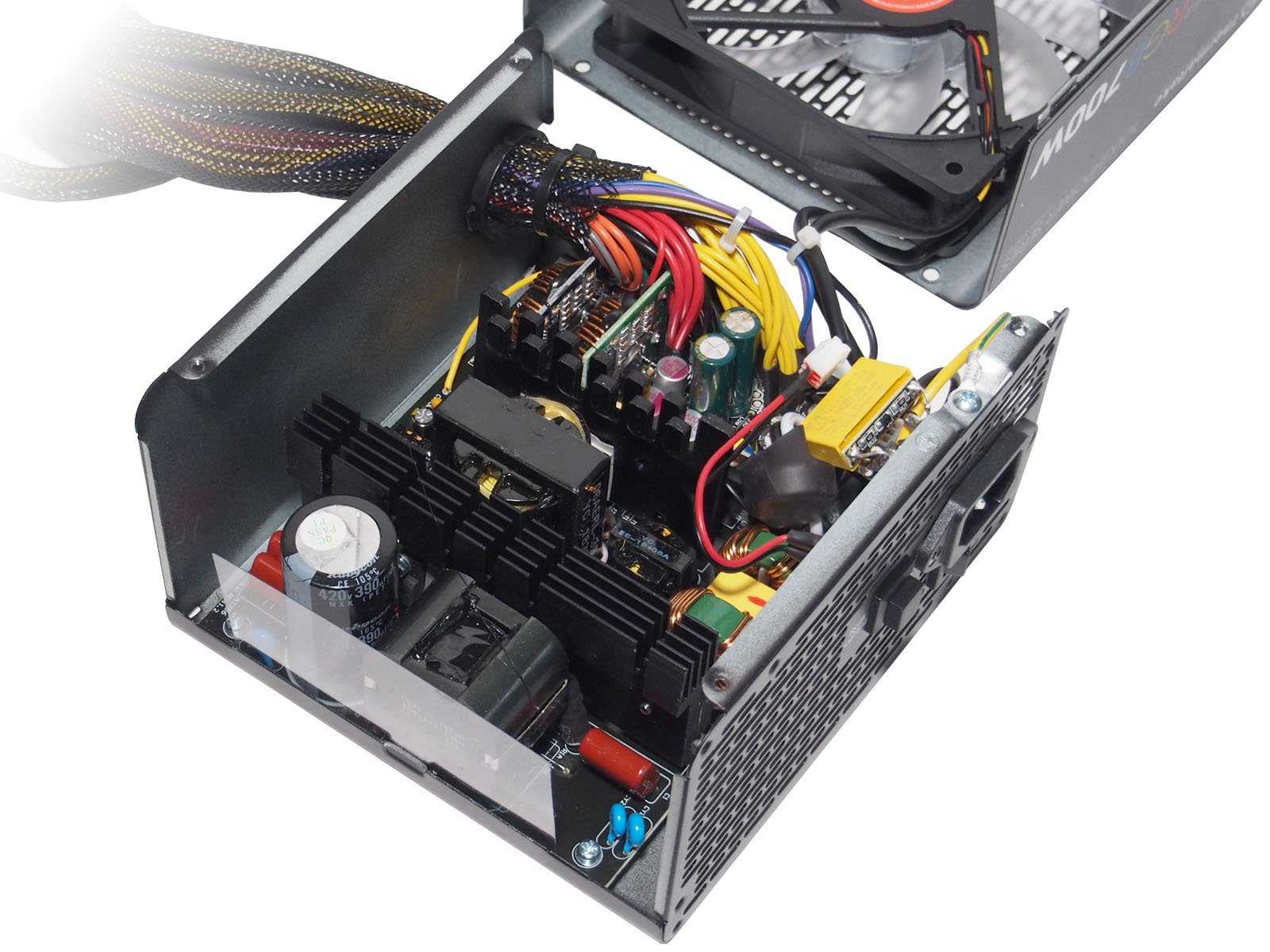

Конструкция корпуса блока питания стандартная — из двух металлических «П»-образных половин. Один из четырех винтов, их скрепляющих, опломбирован гарантийной наклейкой. Разбор автоматически лишит пользователя пятилетней гарантии. Толщина стенок корпуса — 0,5 мм.

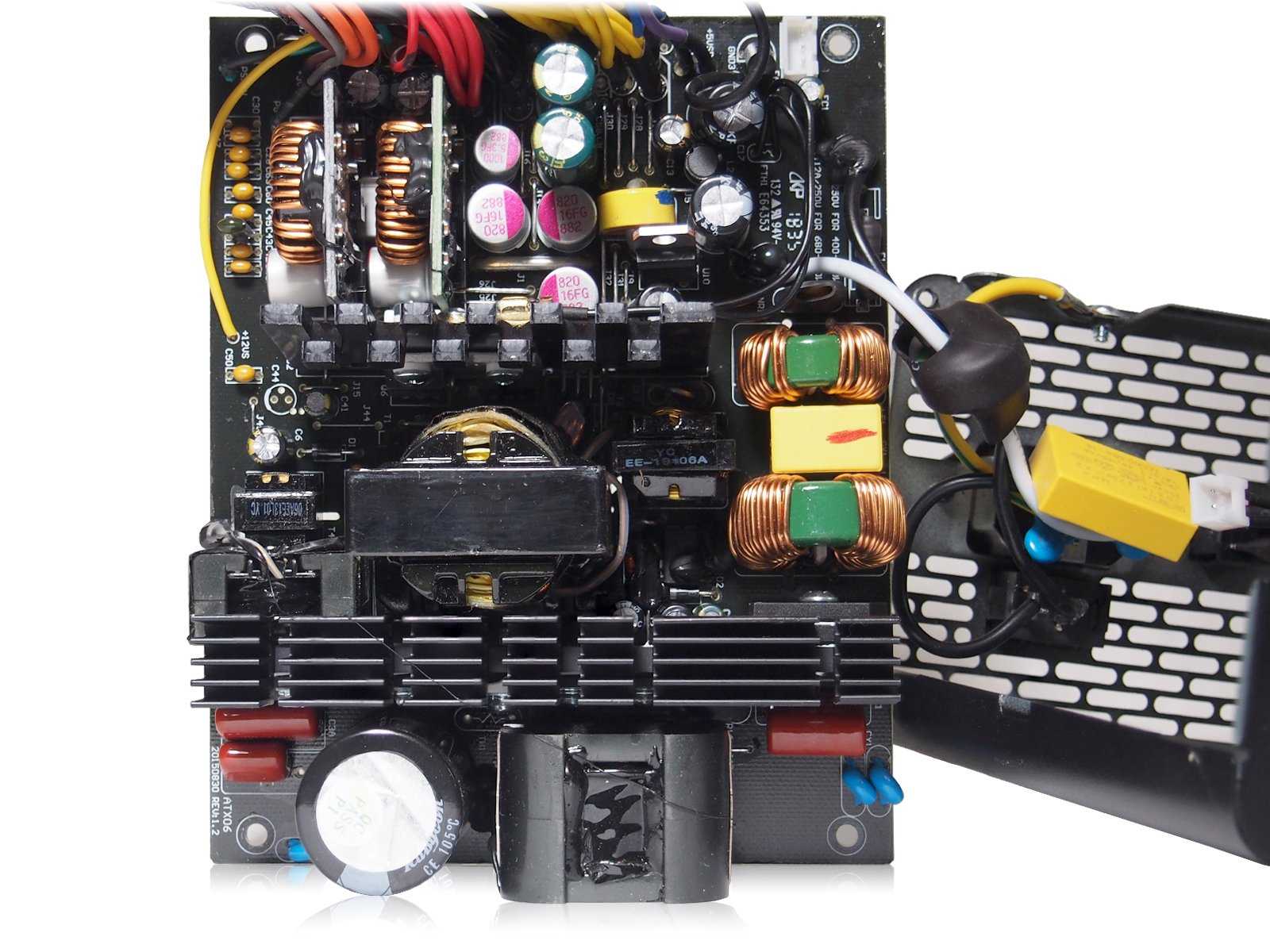

По внешнему виду платы и компоновке элементов предположительно блок питания изготовлен на схемотехническом решении и производственных мощностях одного из крупнейших OEM-производителей — CWT. Примечательно, что для уменьшения возможного прогиба текстолита с нижней стороны сделана мягкая подкладка.

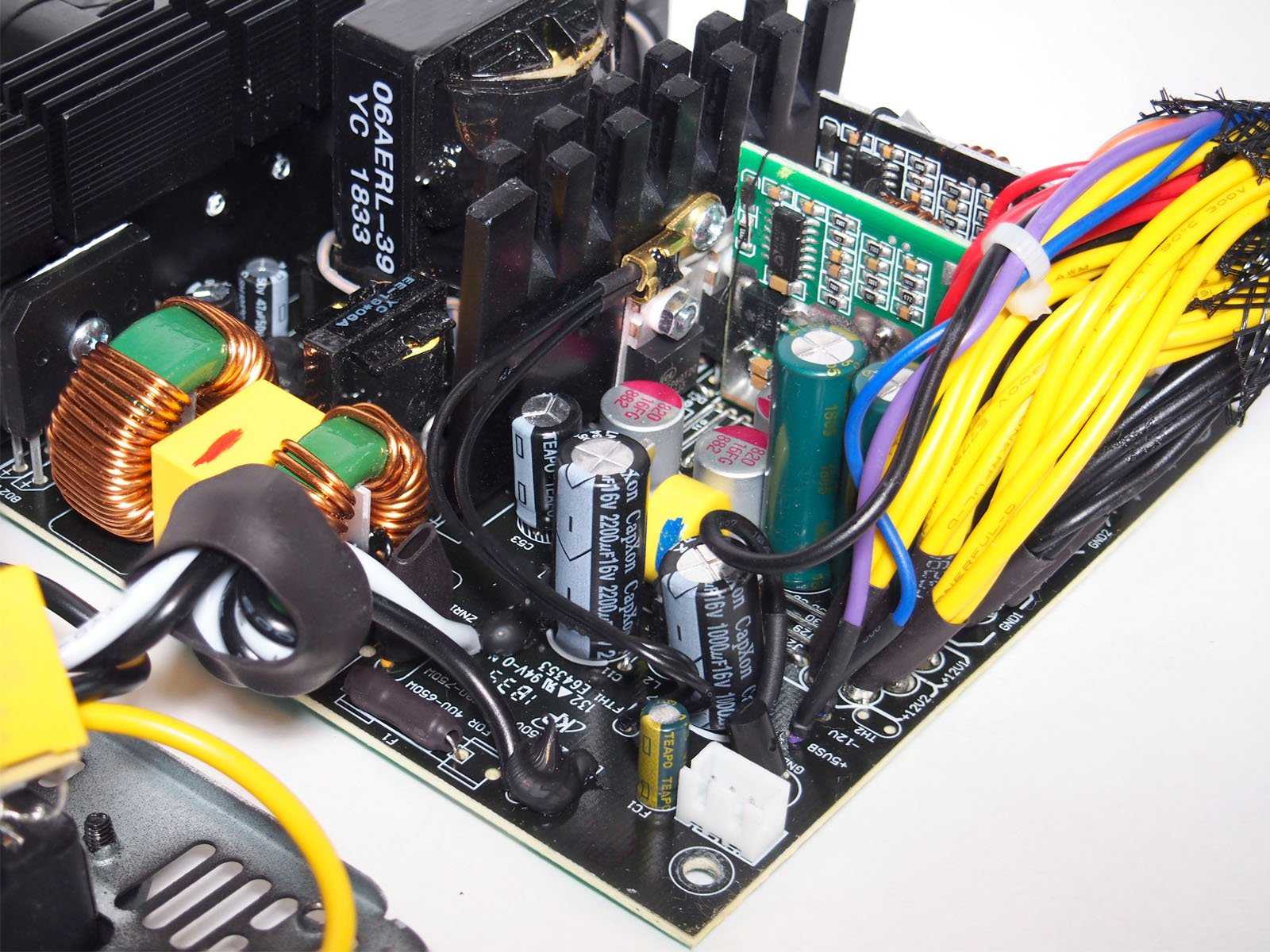

Размещение элементов на плате плотное и аккуратное, оставляющее пространство для воздушных потоков, нагнетаемых вентилятором. Часть компонентов вынесена на отдельные вертикальные платы. Выводы выходных проводов впаяны в плату напрямую достаточно компактно в углу, не загромождая внутреннее пространство. Некоторые элементы и точки соединений дополнительно зафиксированы герметиком черного цвета. Схема блока питания построена на резонансном полумостовом LLC-преобразователе и раздельной DC-DC стабилизации.

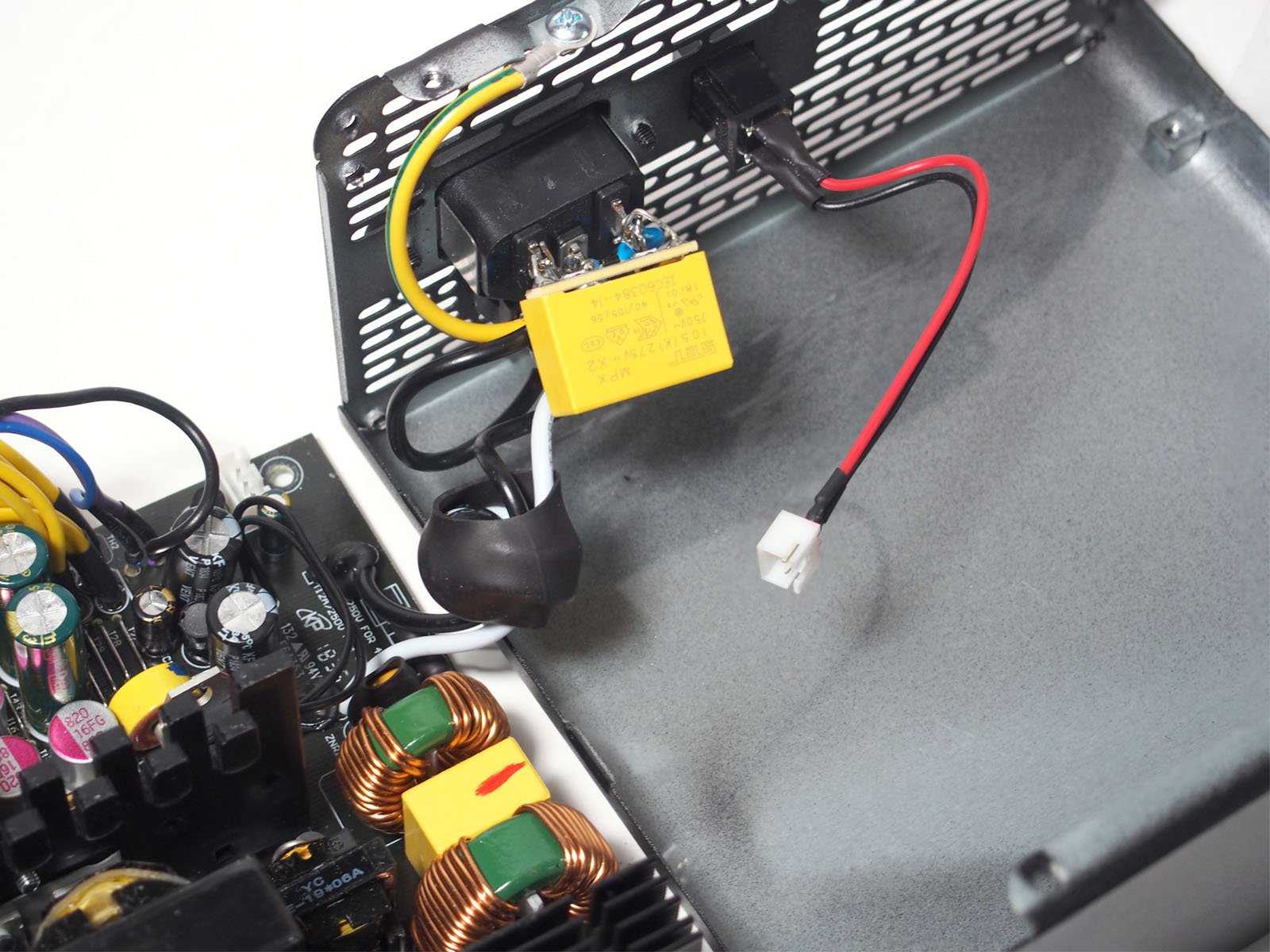

Провода от входного разъема питания сети переменного тока напряжением 110 — 230 В припаяны в плату через фильтр электромагнитных помех, первая половина которого распаяна непосредственно на разъеме, а вторая — на основной плате. Заземляющий провод прикручен на неокрашенную часть корпуса винтом. Кнопка управления подсветкой вентилятора подключается через двухконтактный разъем на отдельном проводе.

На входе перед второй частью EMI-фильтра впаян предохранитель и варистор в желтом корпусе, оба в чёрных термоусадочных трубках.

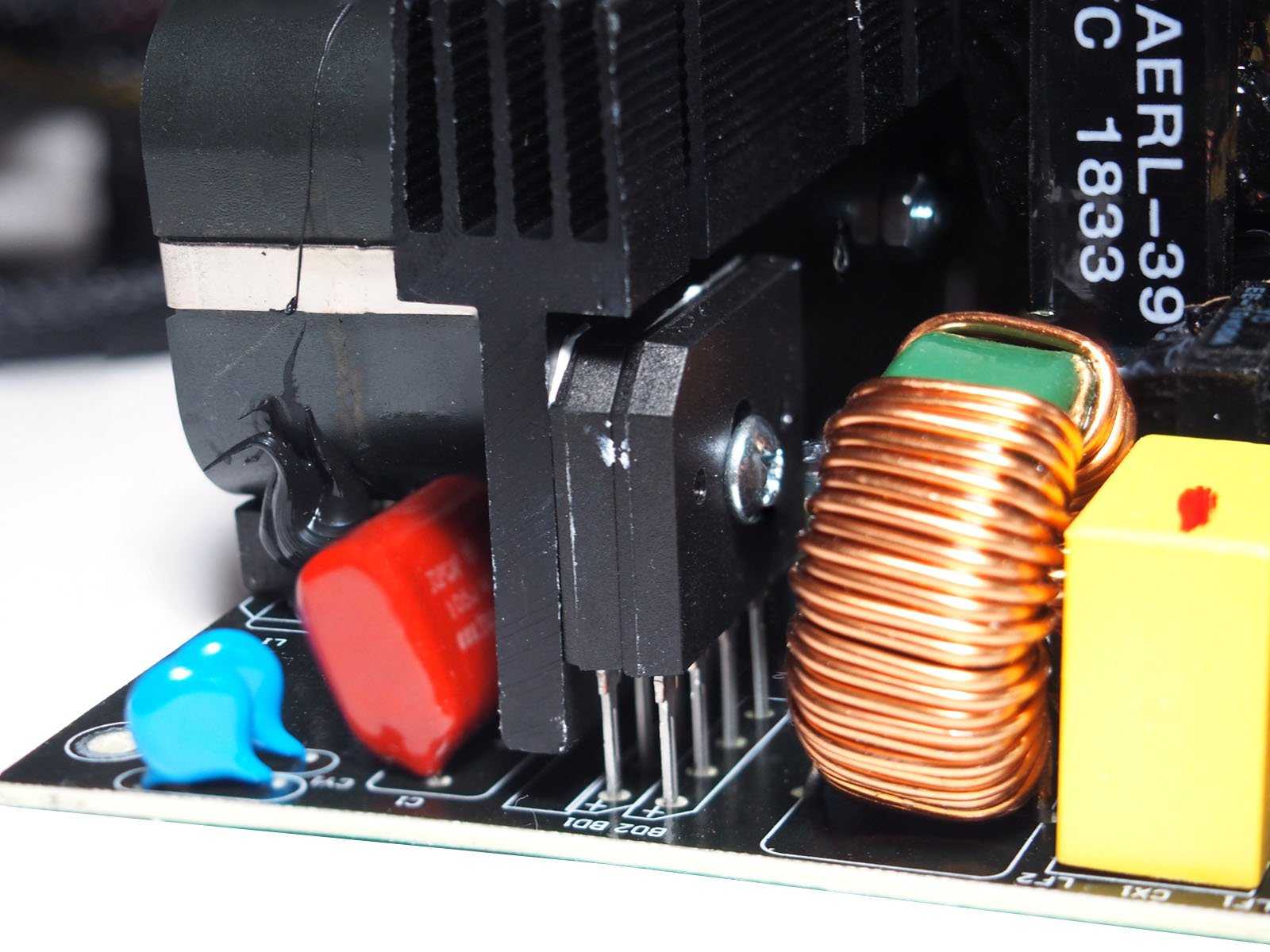

Диодный мост выпрямителя собран из двух вплотную расположенных силовых элементов, прикрученных к одному радиатору с увеличенным сверху оребрением. Маркировку прочитать невозможно.

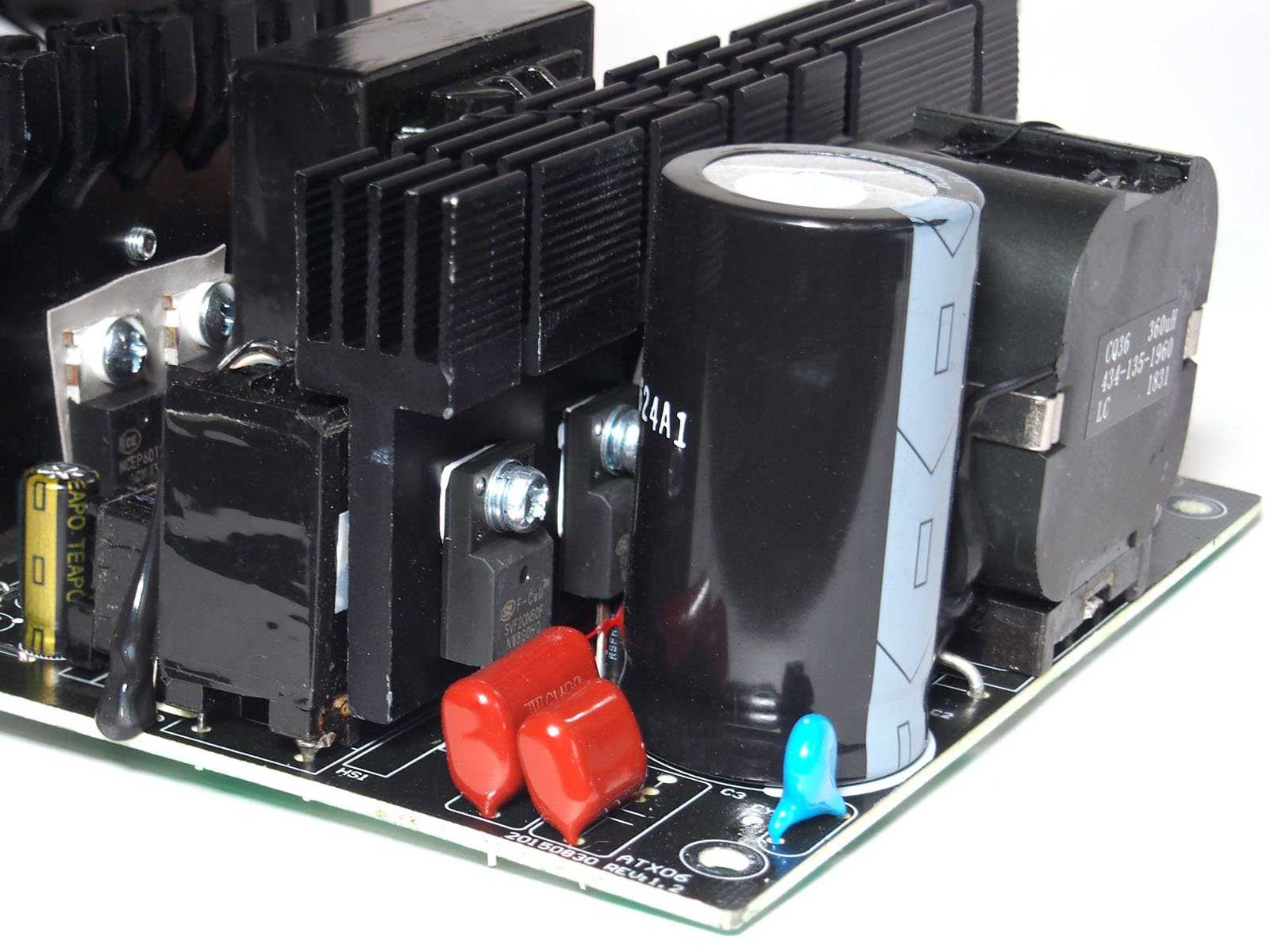

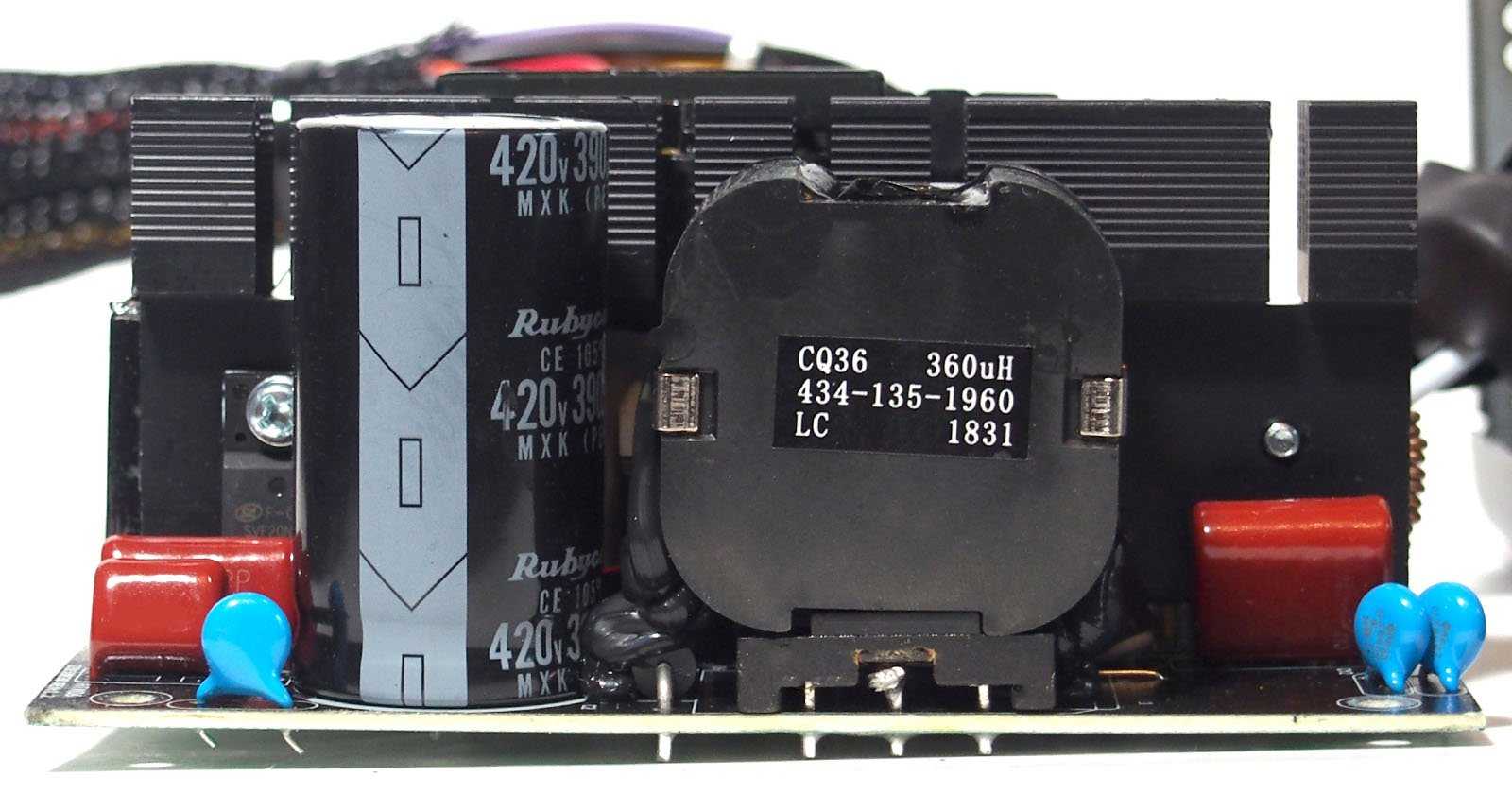

Этот же радиатор охлаждает элементы цепи активного корректора мощности и преобразователя. Три элемента корректора, маркировку которых не разобрать, закрыты от взора крупным корпусом дросселя с пластиковым кожухом и обильным слоем герметика.

А вот транзисторы преобразователя хорошо видны — это два SVF20N50F. Расположенный рядом сглаживающий высоковольтный конденсатор японской компании Rubycon серии MXK ёмкостью 390uF рассчитан на напряжение до 420 В и рабочую температуру до 105 градусов Цельсия.

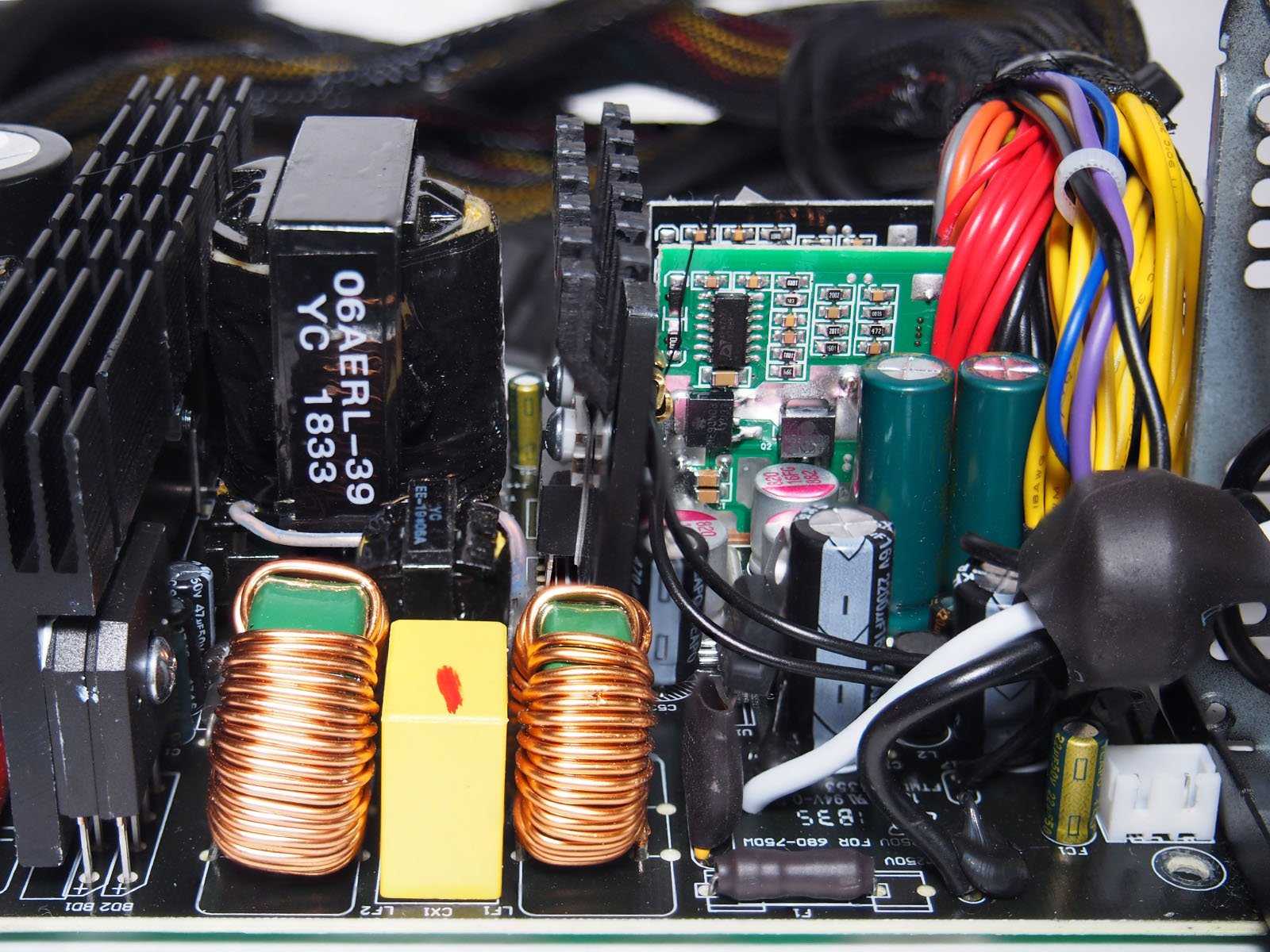

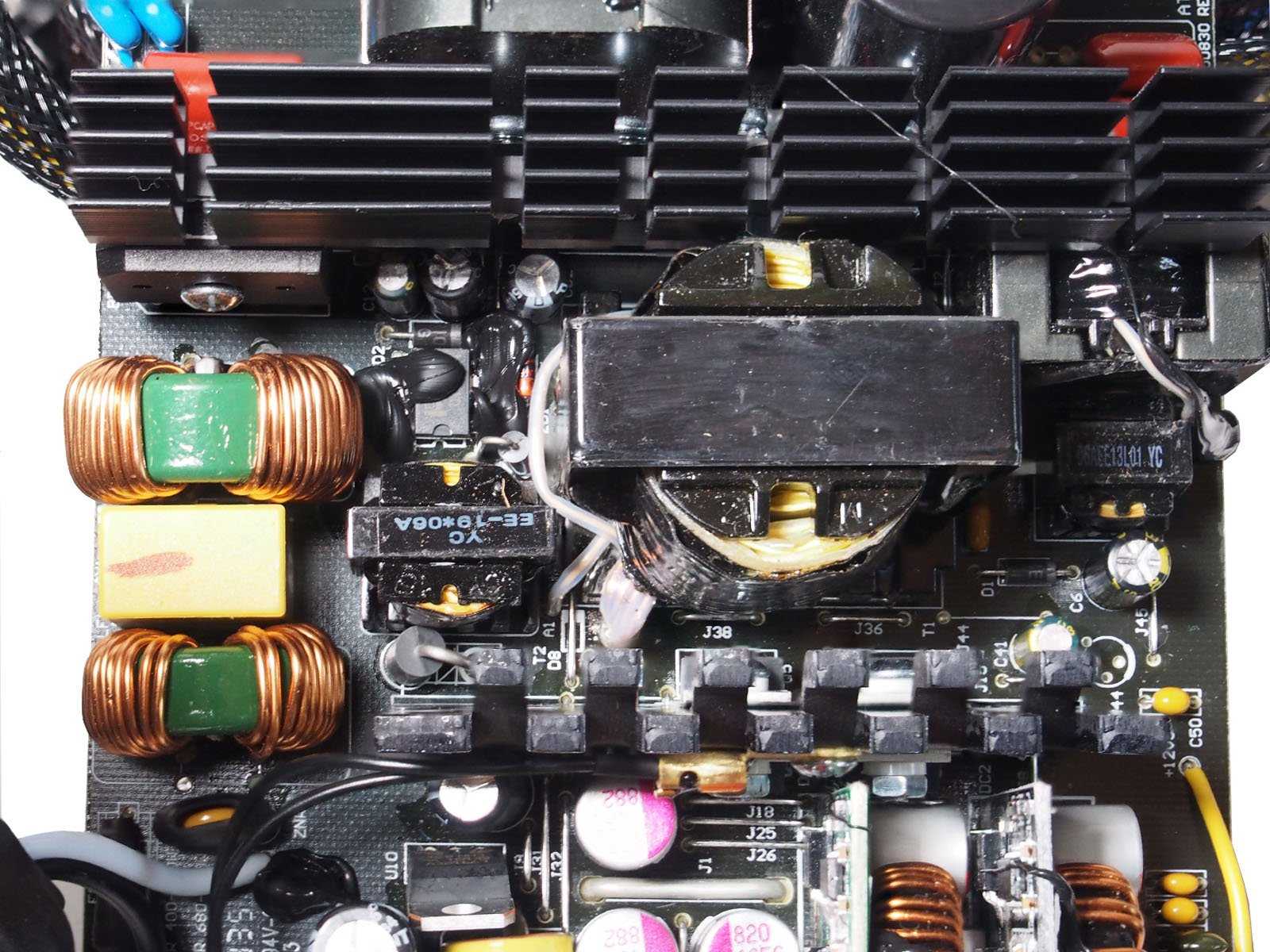

Вид сверху открывает взору основной (крупный) и дежурного режима (поменьше) трансформаторы. Рядом с ними залитая герметиком микросхема дежурного режима Excelliance MOS EM8564A.

Второй радиатор охлаждает мосфеты линии+12 В.

Это четыре (по два с каждой стороны радиатора)NCE Power NCEP60T20, прикрученные через прокладки.

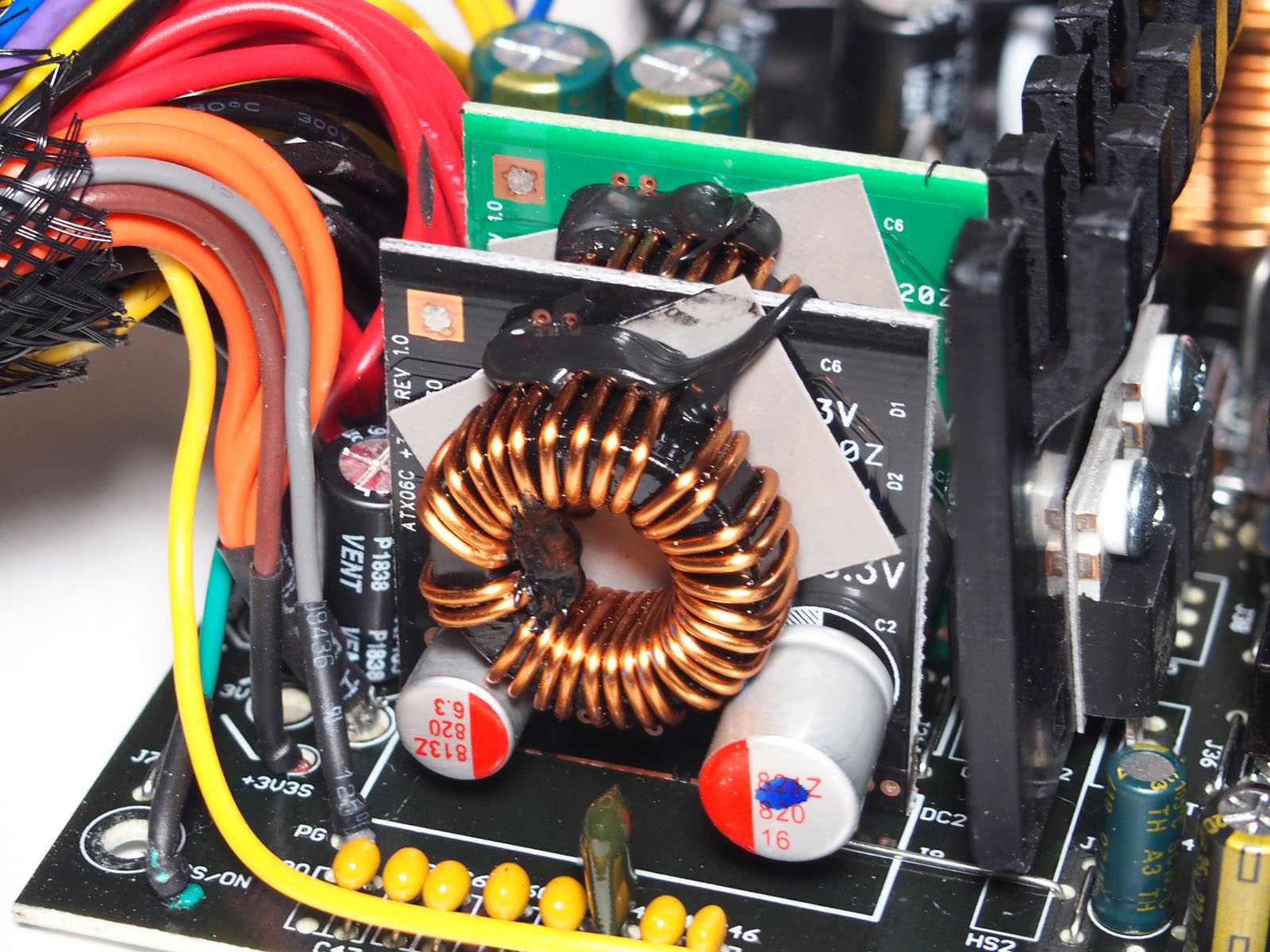

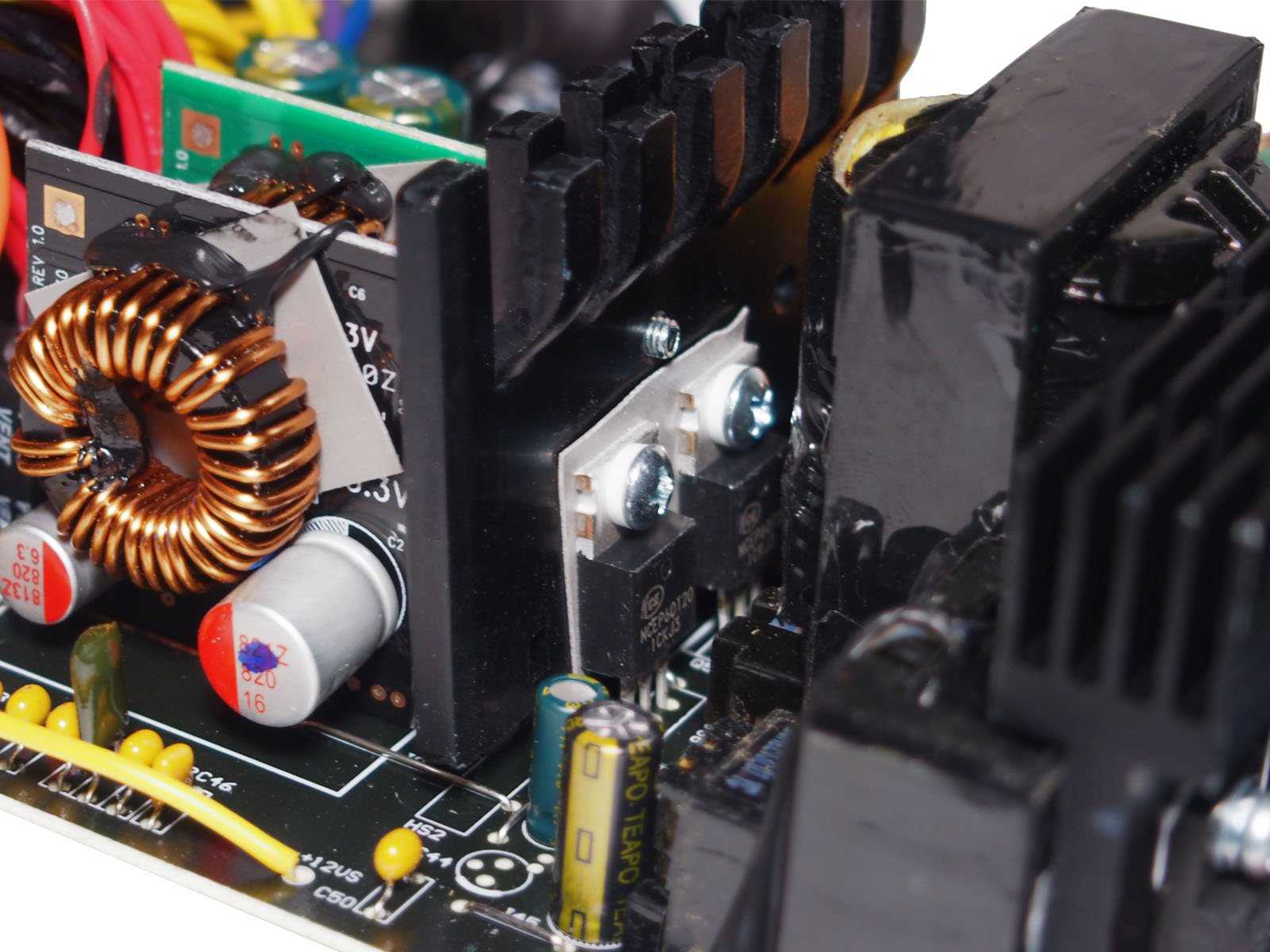

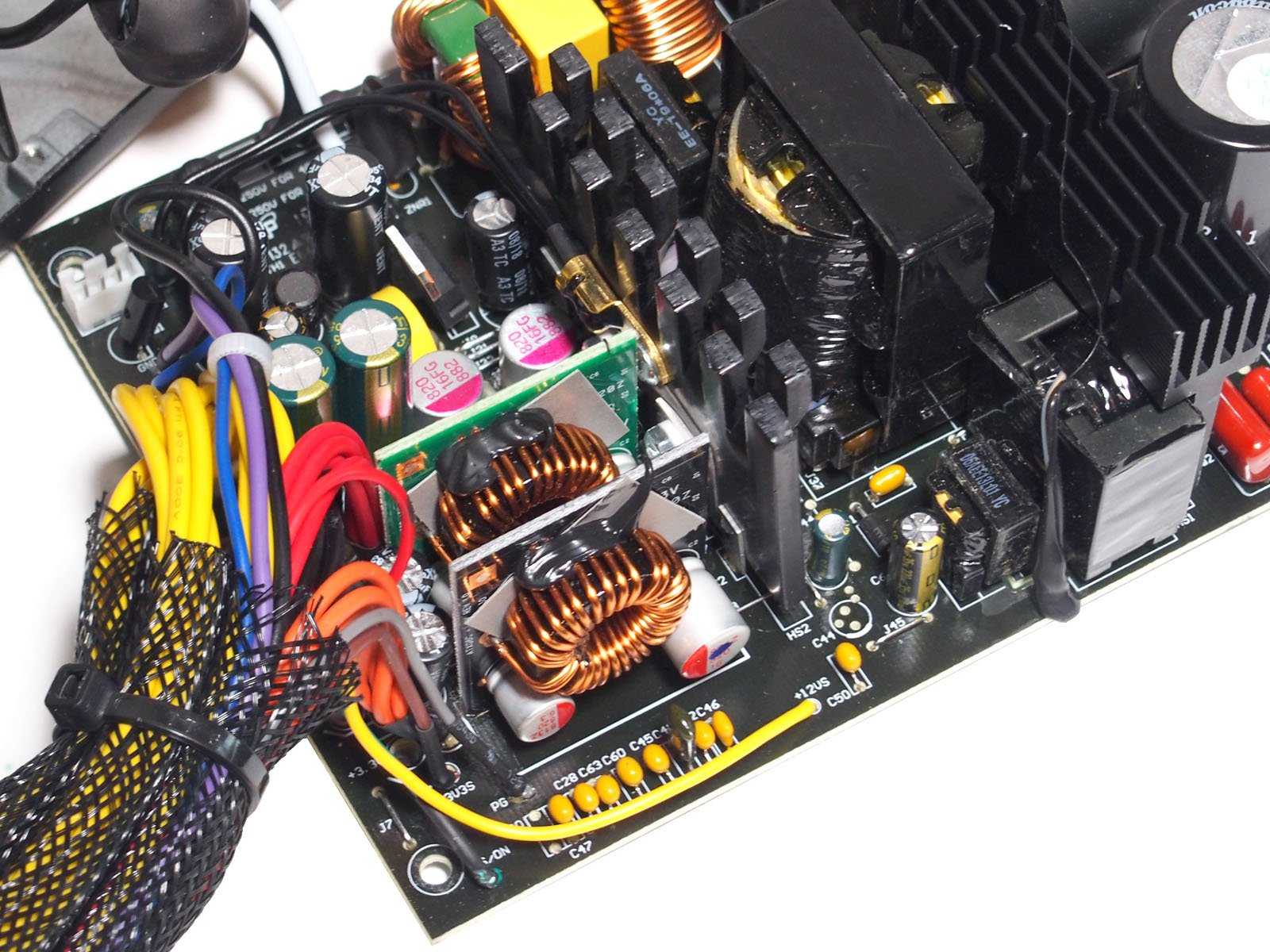

DC-DC преобразователи вторичных линий вынесены на компактные вертикальные платы: с черным текстолитом — линия +3,3 В, с зеленым — +5 В. С обратной стороны плат транзистор Matsuki Electric ME90N03 и ШИМ-контроллер Anpec APW7073.

Конденсаторы в выходных цепях преимущественно электролитические CapXon и ChengX с рабочей температурой до 105 градусов Цельсия, но есть и пара твердотельных конденсаторов.

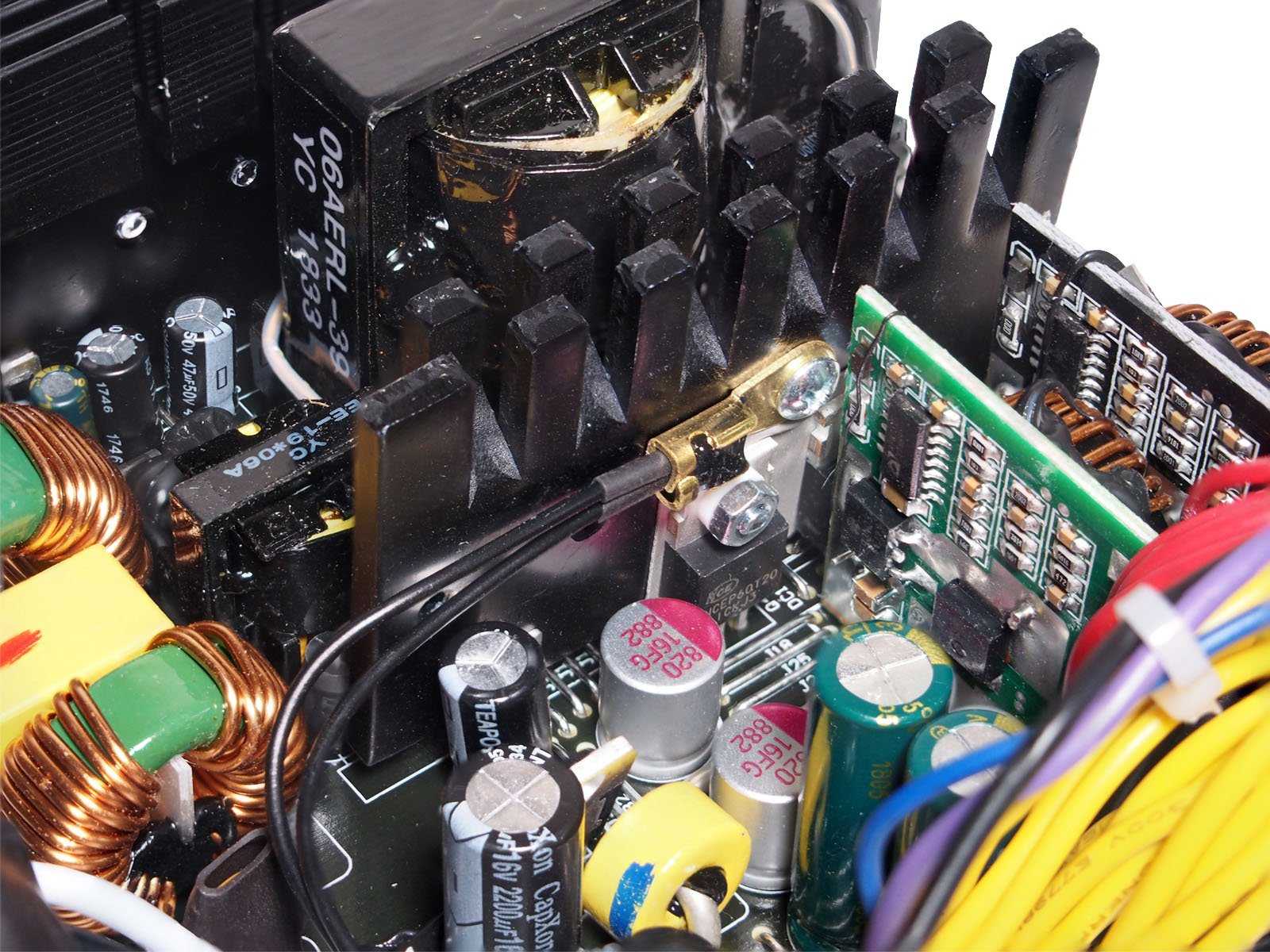

Термистор цепи управления скоростью вентилятора прикручен к радиатору вторичной цепи. Сам вентилятор подключается через трехконтактный разъем на основной плате.

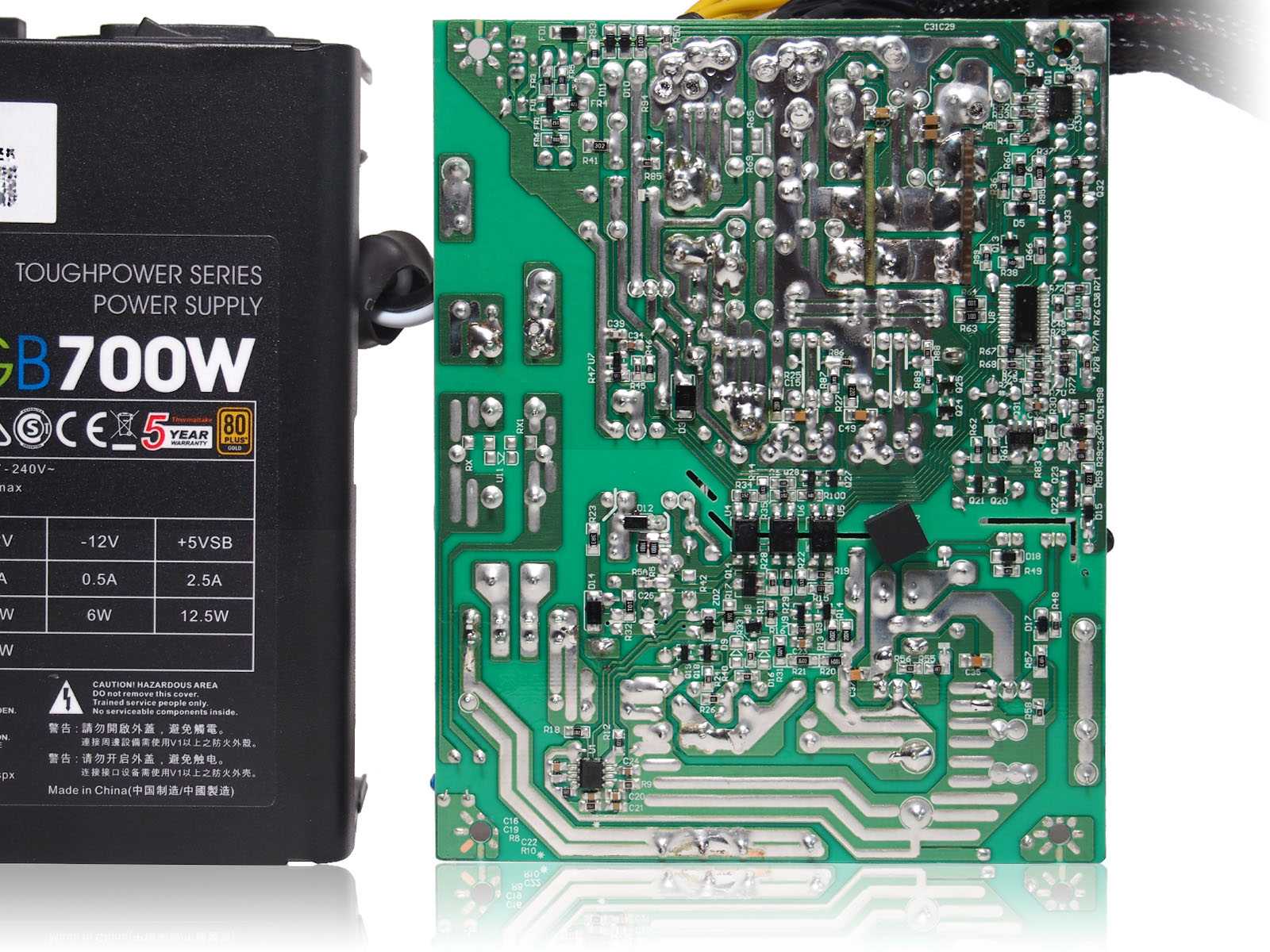

С обратной стороны основной платы распаяны всего три элемента: один с затертой маркировкой, PFC-контроллер ICE2PCS01 и SLS-контроллер CM6901X.

Качество пайки и размещения элементов в целом неплохое, без значимых недочетов.

Лучшие блоки питания на 550, 650, 750 и 850 Ватт

ASUS ROG-STRIX-750G

Форм-фактор: ATX, EPS | Мощность: 750 Вт | КПД: 92% & 80 PLUS Gold | Размеры: 160x150x86 мм | Вентилятор: 135 мм | Защита: OPP, OTP, OVP, SCP, OCP | Модульное подключение кабелей

Это блок питания высокого качества, которого хватит для игрового ПК

ASUS уделили внимание не только тому, как БП выглядит снаружи, но и как внутри. В активе компании можно выбрать блоки питания от 550 до 1000 Вт (в рамках серии)

Стоит ещё упомянуть о 10-летней гарантии.

be quiet! Straight Power 11 750W

Форм-фактор: ATX | Мощность: 750 Вт | КПД: 93% & 80 PLUS Gold | Размеры: 170х150х86 мм | Вентилятор: 135 мм | Защита: OCP, OPP, OTP, OVP, SCP, UVP | Модульное подключение кабелей

Компания be quiet! показала линейку Straight Power 11, модели с сертификатом 80 PLUS Gold. В неё вошли шесть блоков мощностью от 450 до 1000 Вт. Модульная система кабелей, тихий вентилятор без пассивного режима, только японские конденсаторы и пять лет гарантии.

MSI MPG A750GF

Форм-фактор: ATX, EPS | Мощность: 750 Вт | КПД: 90% & 80 PLUS Gold | Размеры: 150х160х86 мм | Вентилятор: 140 мм | Защита: OPP, OTP, OVP, SCP, OCP, UVP | Модульное подключение кабелей

Собран на качественно элементной базе с хорошим КПД, низкими температурами и невысоким уровнем шума. Японские конденсаторы позволили дать гарантию на 10 лет. Заявлена совместимость с видеокартами от NVIDIA 3000 серии. В наличии три модели 650, 750 и 850 Вт.

Thermaltake Toughpower Grand RGB 750W

Форм-фактор: ATX, EPS | Мощность: 750 Вт | КПД: 92% & 80 PLUS Gold | Размеры: 160x150x87 мм | Вентилятор: 140 мм | Защита: OVP, SCP, OPP, UVP, OTP, OCP |Модульное подключение

Линейка Toughpower Grand RGB включает блоки 650, 750 и 850 Вт плюс модели Sync Edition. Подключение кабелей полностью модульное, имеется тумблер, переключающий контроллер вентилятора в активный или пассивный режимы. Ещё 10-летняя гарантия производителя.

Chieftec Polaris 750W

Форм-фактор: ATX | Мощность: 750 Вт | КПД: 92% & 80 PLUS Gold | Размеры: 140х150х87 мм | Вентилятор: 120 мм | Защита: OCP, OPP, OTP, OVP, SCP, SIP, UVP | Модульное подключение

Линейка блоков питания Polaris среднего класса обеспечивает баланс качества, функций и производительности. Модели работают с эффективностью 80 PLUS Gold и имеют модульную систему кабелей. Отметим японские конденсаторы и наличие всех необходимых схем защиты.

Chieftronic PowerPlay 750W

Форм-фактор: ATX, EPS | Мощность: 750 Вт | КПД: 92% & 80 PLUS Gold | Размеры: 160х150х86 мм | Вентилятор: 140 мм | Защита: OCP, OPP, OTP, OVP, SCP, SIP, UVP | Модульные кабеля

Ранее компания Chieftec представила суббренд Chieftronic. В ряду блоков питания значатся пять моделей серии PowerPlay: «золотые» (550, 650 и 750 Вт) и «платиновые» (850 и 1050 Вт). Низкая термонагруженность, вентилятор на подшипнике качения и топовые японские конденсаторы.

GIGABYTE AORUS P750W

Форм-фактор: ATX | Мощность: 750 Вт | КПД: 90% & 80 PLUS Gold | Размеры: 150х160х86 мм | Вентилятор: 135 мм | Защита: OPP, OTP, OVP, SCP, OCP, UVP | Модульное подключение кабелей

Само название указывает номинальную мощность, ещё доступна модель 850 Вт. Речь идёт о полностью модульных «золотых» решениях с полным спектром защит, исключительно японскими конденсаторами. Плюс качественный вентилятор и нереальные 10 лет гарантии.

Corsair RM750x

Форм-фактор: ATX, EPS | Мощность: 750 Вт | КПД: 91% & 80 PLUS Gold | Размеры: 150х160х86 мм | Вентилятор: 135 мм | Защита: OVP, UVP, OVP, SCP, OTP, OPP | Только модульное подключение

Блоки RMx Series обеспечивают жёсткий контроль напряжения, бесшумную работу, 80 PLUS Gold эффективность и модульное подключение. Японские конденсаторы с рабочими температурами 105°C делают эти блоки отличным выбором. Плюс ещё контроллер вентилятора Zero RPM.

Cooler Master V Gold V2 750W

Форм-фактор: ATX, EPS | Мощность: 750 Вт | КПД: 90% & 80 PLUS Gold | Размеры: 150х160х86 мм | Вентилятор: 135 мм | Защита: OVP, OPP, SCP, OCP, UVP, OTP | Модульное подключение

Ранее Cooler Master представила блоки питания V Gold V2 мощностью 550, 650, 750 и 850 Вт. Высокая эффективность и стабильные напряжения, способность работать под нагрузкой, превышающей номинальное значение, тихая система охлаждения и хороший набор кабелей.

SeaSonic X-750

Форм-фактор: ATX, EPS | Мощность: 750 Вт | КПД: 87% & 80 PLUS Gold | Размеры: 150х160х86 мм | Вентилятор: 120 мм | Защита: OCP, OVP, SCP | Модульное подключение кабелей

Тестирование показывает, что блоки питания SeaSonic Х-650 и Х-750 скорее соответствуют «платиновым» устройствам, нежели «золотым». Отметим отличное состояние выходных линий питания под разными типами нагрузок. Гарантийный срок 7 лет говорит о высоком качестве.

Характеристики

Производитель (OEM)

HKC

Максимум. Выход постоянного тока

750 Вт

Эффективность

80 PLUS Platinum, ETA-A (88-91%)

Шум

LAMBDA-A- (25-30 дБ )

Модульный

✓ (Полностью)

Поддержка состояния питания Intel C6 / C7

Рабочая температура (непрерывная полная нагрузка)

0-50 ° С

Защита от перенапряжения

Защита от пониженного напряжения

Защита от превышения мощности

Защита от перегрузки по току (+12 В)

Защита от перегрева

Защита от короткого замыкания

Защита от перегрузки

Защита от пускового тока

Защита от сбоев вентилятора

Работа без нагрузки

Охлаждение

120-мм вентилятор с гидравлическим подшипником

Полупассивная операция

✓ (по выбору)

Размеры (Ш x В x Г)

150 х 85 х 140 мм

Вес

1,24 кг (2,73 фунта)

Фактор формы

ATX12V v2.4, EPS 2.92

Гарантия

10 лет

Общие фотографии

Мы не часто видим продукцию HKC, особенно в категориях высокого класса. Всегда интересно увидеть новые разработки. Thermaltake был достаточно умен, чтобы обратиться к менее известному OEM-производителю для этой линейки продуктов, добившись двух вещей: более низкой стоимости производства и возможности предложить что-то отличное от конкурентов, в основном на основе дизайнов Seasonic и CWT.

Качество сборки довольно хорошее, хотя HKC избегала использования дорогих полевых транзисторов (например, Infineon) на первичной стороне, чтобы снизить стоимость. Напротив, использовались качественные фильтрующие колпачки, в том числе многие полимерные, и вентилятор HDB. Вот почему у них не возникло проблем с предоставлением сверхдлительной десятилетней гарантии, соответствующей предложениям конкурентов.

Схемотехника

Блок питания легко разбирается без ущерба внешнему виду, так как боковые винты не спрятаны под декоративные наклейки. Единственным препятствием будет гарантийная наклейка на одном из верхних винтов. Учитывая десятилетний срок гарантии от производителя, периодическую чистку от пыли стоит осуществлять без разбора, например, с помощью баллончика со сжатым воздухом.

Корпус сделан качественно из металла толщиной 0,7 мм, окрашенного снаружи в чёрный цвет. В основе Thermaltake Toughpower GF1 ARGB 850W лежит OEM-платформа от CWT. Пометки на плате говорят, что это уже третья ревизия схемотехнического решения. Несмотря на отличие всего в одну букву в названии, GF1 заметно отличается от рассмотренной ранее серии PF1. Дело не ограничивается лишь избавлением от подсветки боковых стенок.

Приличная мощность в 850 Вт и относительно небольшие габариты корпуса блока питания не привели к нагромождению внутренних компонентов. Всё очень аккуратно и равномерно распределено с использованием дополнительных вертикальных плат и прямой пайки вместо проводов в выходных линиях питания. Проводные соединения остались лишь для подключения кнопок и вентилятора, а также соединения входного разъема с основной платой. Все они аккуратно стянуты в компактный пучок и не перекрывают области наибольшего нагрева.

Как и подобает любому современному блоку питания на входе распаян фильтр электромагнитных помех, часть которого навесным монтажом закреплена на контактах разъема питания, вторая часть распаяна на основной плате. В цепи есть плавкий предохранитель. Блок рассчитан на работу в трёхпроводных цепях электропитания с заземляющим контактом. Соединение входного разъема с платой осуществлено впаянными проводами.

Выпрямительный диодный мост установлен с использованием отдельного компактного радиатора с увеличенным сверху оребрением. Его маркировку не прочитать без выпаивания детали.

Элементы высоковольтного выпрямителя и корректора мощности размещены с общим охлаждением длинным радиатором. Плотная компоновка и близкое размещение крупного дросселя и конденсаторов также не позволяет их идентифицировать. Используется топология с основными коммутирующими полевыми транзисторами в полумостовой схеме включения и резонансный преобразователь LLC.

SLS-контроллер — микросхема CM6901, вынесенная на отдельную вертикальную плату рядом.

На высоковольтных конденсаторах не экономили: используются два параллельно установленных экземпляра (400 В, 470 uF, 105С) производства японской корпорации Nippon Chemi-Con с рабочей температурой до 105 °C. Суммарной ёмкости достаточно, чтобы обеспечить заявленные 16 мс удержания.

За формирование основной линии +12 В отвечает связка из крупного трансформатора и шести транзисторов SC430N на отдельной вертикальной плате. Контакты трансформатора впаяны напрямую в плату, чтобы минимизировать потери энергии.

Формирование напряжений +3,3 В и +5 В вынесено на отдельную плату DC-DC преобразования (GPR DC CARD ревизии C), на одной стороне которой обвязка из конденсаторов и катушек индуктивности, на другой — транзисторы и ШИМ-контроллер, маркировка которых неразличима из-за близкого расположения платы выходных разъемов.

Фильтрующие электролитические конденсаторы — Chemi-Con серии KZE. Плата выходных разъемов (TT GPR CM CARD ревизии 02) впаяна напрямую в основную и дополнительно зафиксирована удлиненными винтами к корпусу блока питания. На ней используются фильтрующие полимерные конденсаторы.

На обратную сторону основной платы вынесены несколько важных элементов: контроллер APFC — CM6502UHXX, сборка MOS-транзисторов CM03X (предположительно снижающая разряд конденсаторов при выключенном блоке питания) и дифференциальный компаратор ON Semiconductor LM393G, который совместно с супервизором участвует с реализации защиты блока питания.

Сам же супервизор Sitronix ST9S429-PG14 размещен с лицевой стороны платы.

Тестирование

В блоке питания реализованы три типа защиты:

  • Over Voltage Protection (OVP) — от подачи повышенного напряжения;
  • Over Power Protection (OPP) — от перегрузки;
  • Short Circuit Protection (SCP) -от короткого замыкания.

Защиты UVP в блоке как таковой нет, но в российских реалиях это — неважно, так как широкий диапазон поддерживаемого входного напряжения от 100 до 240 В позволяет блоку нормально функционировать при падении напряжения в бытовой электросети ниже 230 В. SCP реализована корректно, например, при тестовом замыкании линии +12 В блок мгновенно уходит в защиту и отключается без дальнейших негативных последствий

Проверка поведения блока питания под нагрузкой, вплоть до заявленной полной мощности 850 Вт, проводилась на самодельном стенде, позволяющем подключить нагрузку на линию +12 В с шагом 50 Вт. В связи с невысокой типичной нагрузкой на линии +3,3 В и +5 В в современных ПК, её имитация на уровне около 50 Вт проводилась набором мощных резисторов в керамических корпусах. Измерения осуществлялись с помощью цифрового мультиметра MASTECH MAS830L, ватт-метра Даджет Энергомер (MT-4014) и шумомера Актаком ATE-9015.

Результаты изменения выходного напряжения в зависимости от общей нагрузки на блок питания сведены в единую диаграмму.

Напряжение на основных линиях без подключенной нагрузки практически совпадает с номинальными значениями. Обычно производители пытаются завышать его, чтобы компенсировать падение под нагрузкой, но в этом блоке питания реализация другая. Обратная связь настроена таким образом, что при повышении нагрузки наблюдается легкое повышение напряжения на линии +12 В. Отклонения по линиям +3,3 В и +5 В близки к погрешности измерений, а по линии +12 В не превышает заявленные Thermaltake 2%, и это — отличный результат.

Ниже — пример потребления системы на базе процессора Intel Core i7-7740X, работающего на частоте 5 ГГц, и графического адаптера MSI Geforce GTX 1060 OCV3, при стресс-нагрузке CPU и GPU тестами в Furmark 1.20.1.0.

По данным мониторинга БП выходная мощность составила 268 Вт, в то же время по данным ватт-метра из розетки блок питания потреблял 280 Вт.

Если брать в теоретический расчет потребление системы с референсными видеокартами на Geforce GTX 1080 Ti около 400 Вт под нагрузкой, то Thermaltake Toughpower iRGB Plus 850W Platinum должен справиться с двумя графическими адаптерами топового уровня без просадки по линии +12 В.

Подсветка

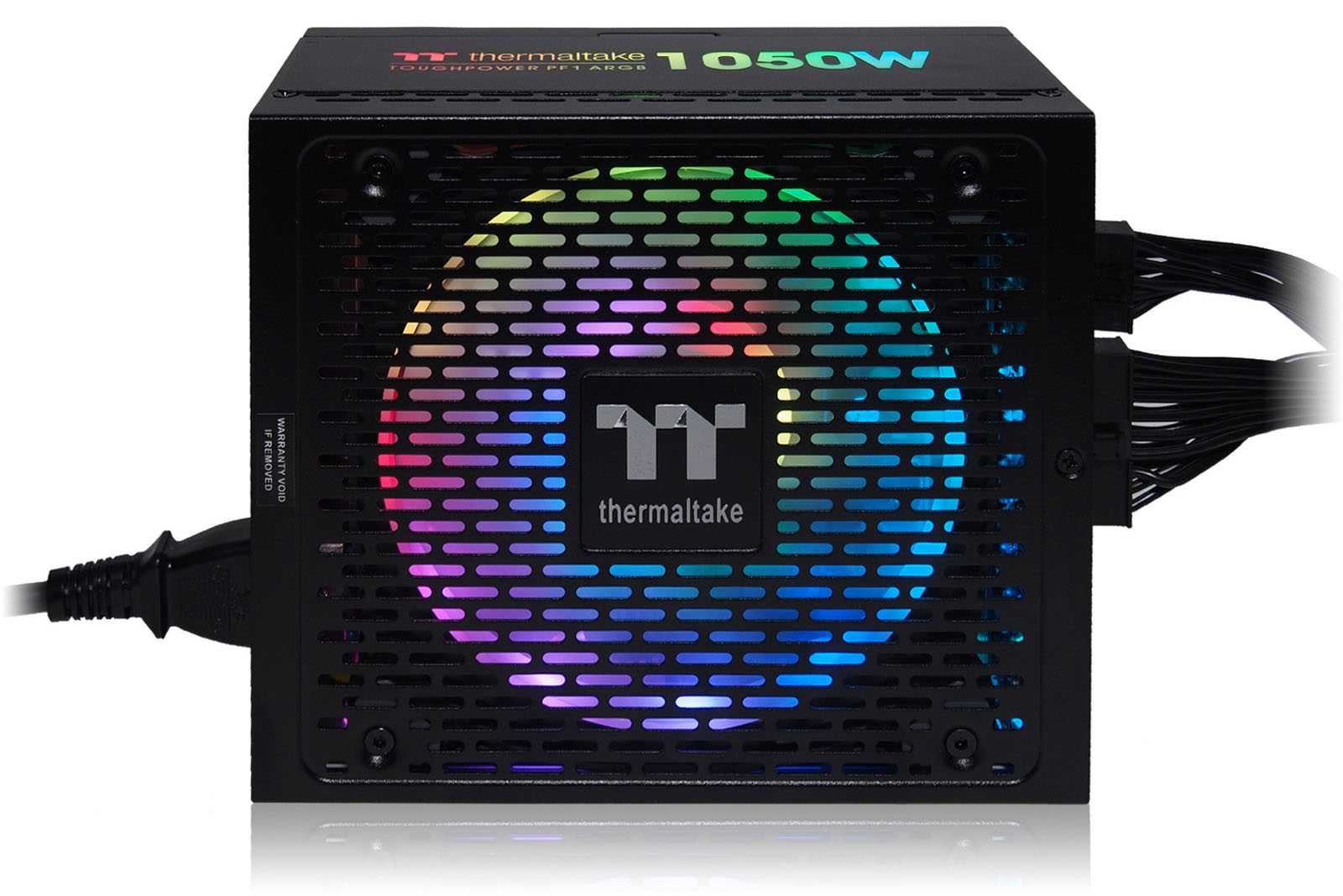

Внедрение подсветки в блоки питания компания Thermaltake сделала первой из крупных брендов. И если сначала это было однотонное свечение с переключением цвета кнопкой на задней стенке блока питания, что в собранной системе делать неудобно, то сейчас это — управляемый дистанционно массив из двенадцати RGB-светодиодов.

Смотрится очень интересно и эффектно, особенно в корпусах открытого типа, где блок питания устанавливается вертикально вентилятором к пользователю.

Даже при горизонтальном размещении боковая перфорация пропускает через себя достаточно света, чтобы передать игру света RGB-эффектов.

При этом управление полностью дистанционное, через приложение для настольных персональных компьютеров или мобильных платформ. На примере скриншота из DPS G PC App 3.0 для PC ниже показаны возможные эффекты и настройки подсветки.

Цветовых режимов три: RGB, один цвет (Single) и выключенная подсветка. Для первых двух возможно ручное указание любого цвета из палитры, а в случае с режимом RGB — вплоть до отдельного светодиода из двенадцати установленных по окружности вентиляторной рамки. Эффектов чуть побольше — семь штук. Среди них: Поток, RGB-спектр, Пульсирующий, Мерцающий, Волна, Полное освещение. Для каждого можно задать одну из четырех скоростей — от состояния «Медленно» до «Экстрим». Пример того, как это выглядит в действительности показан в видео на официальном YouTube-канале Thermaltake.

Тестирование

Для оценки параметров блока питания были построены стандартные характеристики. Напряжения и токи измерялись с помощью мультиметра MY-62. Тест проводился с полностью активной постоянной нагрузкой, чего в общем случае вполне достаточно. Так как предел измерений тестера не позволяет измерять токи более 10А, то применялся метод разделенной нагрузки и все значения токов свыше 10А являются расчетными.

Благодаря отдельным DC-DС преобразователям нагрузочные характеристики практически линейны. Все отклонения напряжений питания находятся в допустимых пределах. Зависимость КПД блока питания от мощности, отдаваемой в нагрузку имеет ярко выраженный пик, что является нормой для импульсных источников питания. Также необходимо отметить, что схемотехника блока не классическая. Силовая часть построена по резонансной мостовой схеме, что повышает устойчивость блока питания к короткому замыканию. Кроме того, наличие управляемого выпрямителя позволяет снизить потери во вторичной цепи.

Заключение

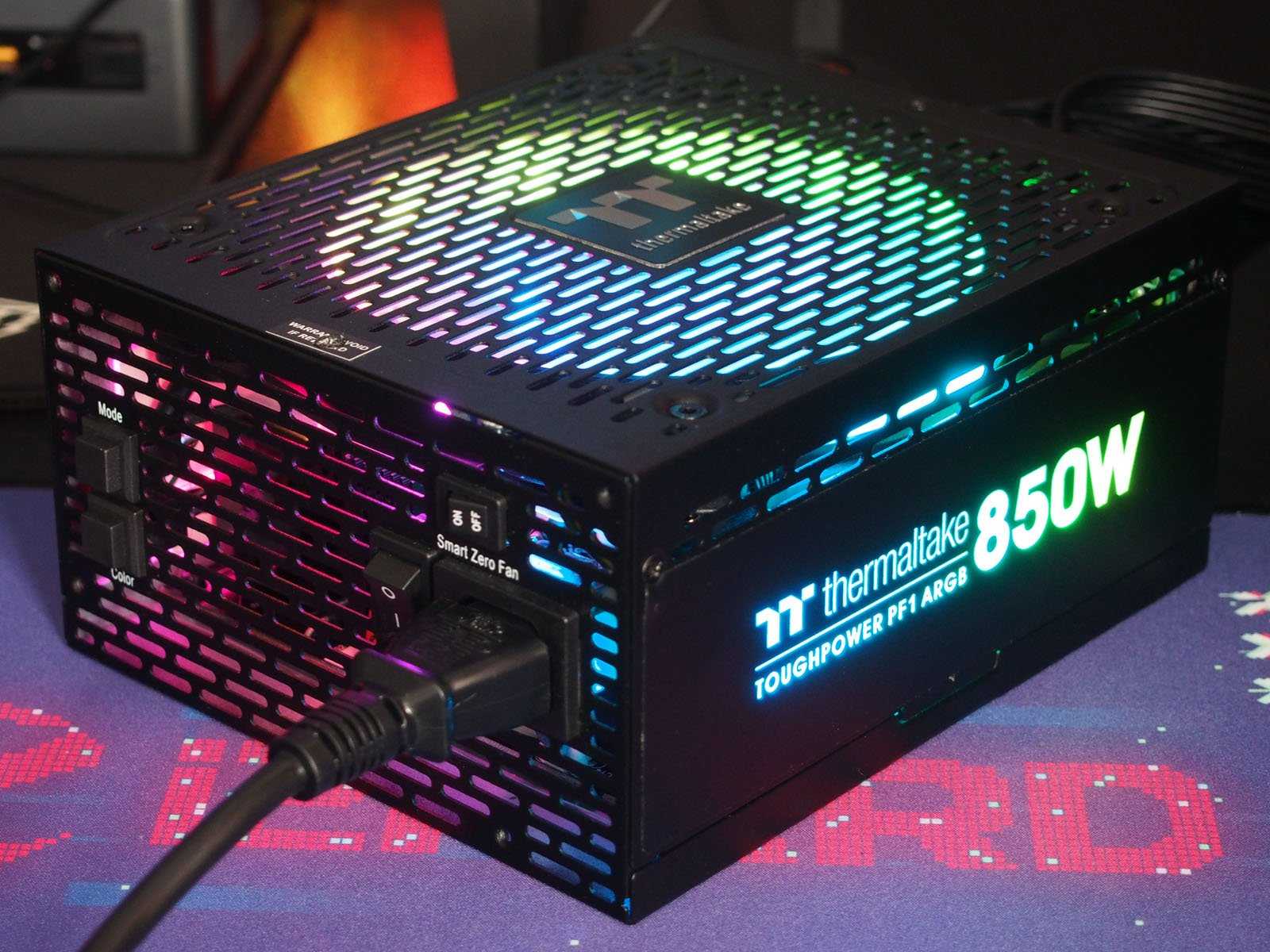

Блок питания Thermaltake Toughpower PF1 ARGB 850W должен вызвать у энтузиастов и любителей ARGB-моддинга неподдельный интерес. Реализованная в нём система подсветки с заложенными эффектами, которую можно синхронизировать с другими устройствами, смотрятся ярко и эффектно

Немаловажно, что визуальный тюнинг не стал единственным преимуществом этой модели, как это часто бывает при имиджевом, игровом или премиальном позиционировании. Благодаря качественной элементной базе и современной платформе от CWT с применением «японских» конденсаторов и микропроцессорного управления удалось добиться отличных технических характеристик

Мощные линии питания легко выдерживают максимальную нагрузку с точным контролем напряжения и отклонениями менее 2%, низким уровнем пульсаций и неплохим временем удержания. Для производительного рабочего или игрового ПК это имеет большое значение, позволяя не только говорить о комфортном рабочем режиме для мощных процессоров и видеокарт, но и гарантируя более стабильные результаты при разгоне комплектующих. Как это часто бывает с устройствами премиального сегмента основным камнем преткновения может стать стоимость блоков питания Thermaltake Toughpower PF1 ARGB, но качество и современный дизайн всегда имеют свою цену.

Преимущества Thermaltake Toughpower PF1 ARGB 850W:

  • Запоминающийся дизайн;
  • Качественная современная схемотехника;
  • Высокая выходная мощность;
  • Высокий КПД и сертификат 80 PLUS Platinum;
  • Синхронизируемая с другими устройствами ARGB-подсветка;
  • Возможность переключения режима работы вентилятора в активный или полупассивный режим (Smart Zero Fan);
  • Срок гарантии производителя — 10 лет.

Недостатки:

Высокая стоимость.

Заключение

Блок питания Thermaltake Toughpower iRGB PLUS 850W Platinum не зря отнесен к разряду интеллектуальных. Причина даже не столько во встроенном мониторинге подключенной нагрузки и параметров основных электрических цепей, сколько в современной платформе, управляемой программируемыми микроконтроллерами. Время «аналогового» управления компонентами блока питания начинает уходить, цифровые интерфейсы позволяют разработчикам более гибко подходить к проектируемым устройствам и точнее управлять выходными цепями в зависимости от нагрузки. В протестированном Toughpower iRGB PLUS 850W Platinum над этим трудятся, как минимум, два микроконтроллера Texas Instruments UCD3138A и один микропроцессор Microchip PIC32 MX230F064D. Для конечного пользователя это означает высокую эффективность блока питания, низкий разброс напряжений в зависимости от нагрузки, возможность дистанционного мониторинга и управления. Для последних целей компания Thermaltake планомерно развивает собственный сервис SPM и сопутствующие приложения для основных платформ — ПК, Android и iOS. К ним пока ещё есть нарекания в части стабильности работы и функционала, но за пару лет с начала знакомства прогресс имеет место, хотя проект по-прежнему находится в стадии Beta-версий. Если же рассматривать Thermaltake Toughpower iRGB PLUS 850W Platinum в автономном применении, то это надежный блок питания с гарантией 10 лет, мощностью, достаточной для работы конфигураций с несколькими производительными видеоадаптерами, при этом очень тихий и с интересной настраиваемой RGB-подсветкой. В имиджевых сборках с прозрачными боковыми стенками, корпусах открытого типа и проектах энтузиастов, требующих дополнительного мониторинга компонентов, он будет смотреться к месту, если бюджет позволит.

Преимущества Thermaltake Toughpower iRGB Plus 850W Platinum:

  • Современная схемотехника;
  • Высокая выходная мощность;
  • Высокий КПД и сертификат 80 PLUS Platinum;
  • Запоминающийся дизайн вентиляционных отверстий;
  • Управляемая дистанционно подсветка;
  • Очень тихая работа 140-мм вентилятора и полупассивное охлаждение;
  • Мониторинг подключенной нагрузки на основных линиях;
  • Программное обеспечение для мониторинга с ПК и мобильных платформ;
  • Срок гарантии производителя — 10 лет.

Недостатки:

  • «Сырое» программное обеспечение;
  • Не самая аккуратная пайка компонентов внутри;
  • Высокая стоимость.
